Motorkap verwijderen
De motorkap kan eenvoudig worden verwijderd om
onderhoudswerkzaamheden in het motorgedeelte van de
machine uit te voeren.
1. Ontgrendel en open de motorkap.
2. Verwijder de borgpen waarmee het draaipunt van de
motorkap vastzit aan de bevestigingsbeugels (Fig. 45).

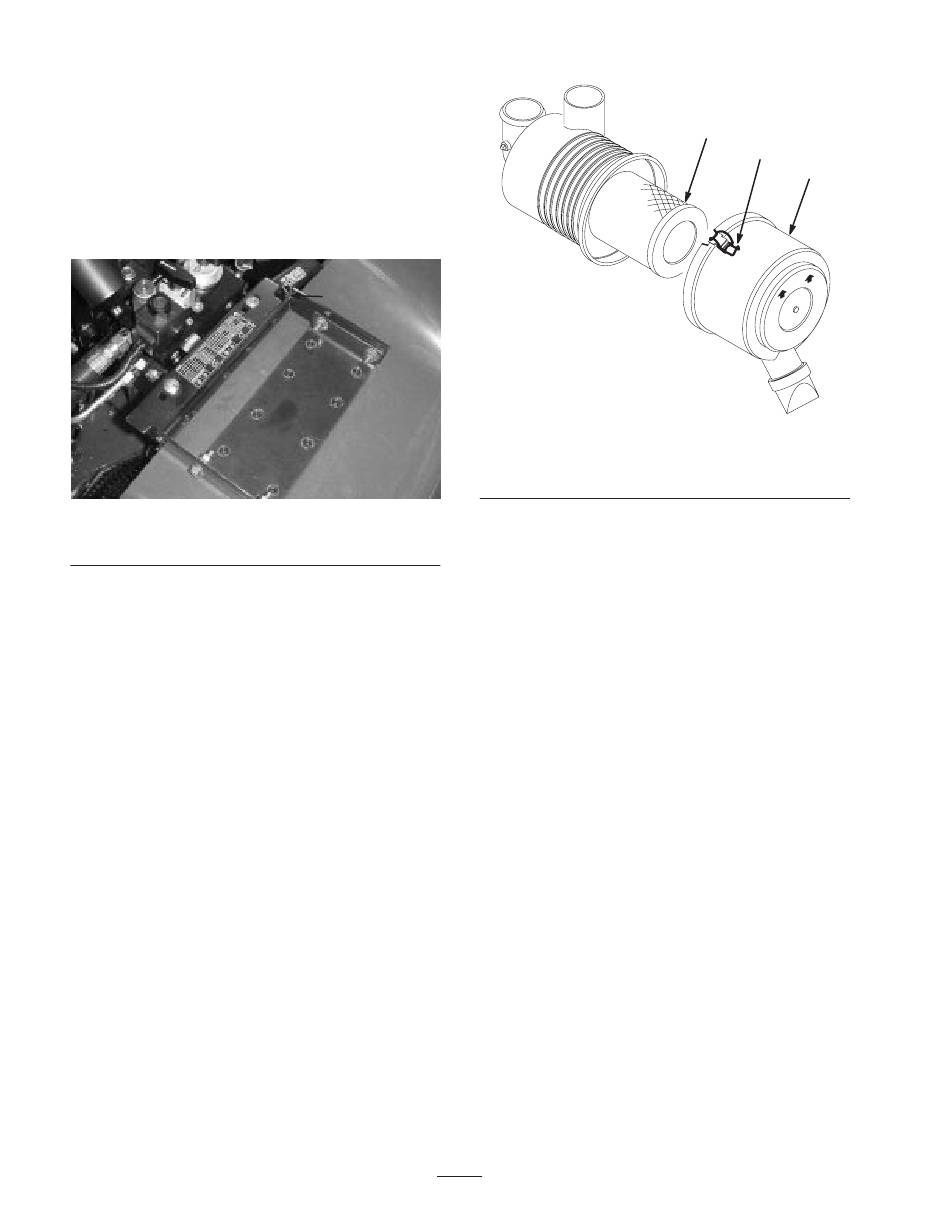

Figuur 45
1. Borgpen
3. Schuif de motorkap naar de rechterkant, til de andere
kant omhoog en trek de motorkap uit de beugels.
4. Monteer de motorkap in de omgekeerde volgorde.
Algemeen onderhoud van het
luchtfilter
Controleer het luchtfilterhuis op beschadigingen die een
luchtlek zouden kunnen veroorzaken. Vervang een
beschadigd luchtfilterhuis.
Geef het luchtfilter om de 200 uur een onderhoudsbeurt
(vaker in uiterst stoffige of vuile omstandigheden). Geef het
luchtfilter niet te vaak een onderhoudsbeurt.
Zorg ervoor dat het deksel goed afsluit rondom het
luchtfilterhuis.
Onderhoud van het luchtfilter
1. Maak de sluitingen los waarmee het deksel van het
luchtfilter is bevestigd aan het luchtfilterhuis (Fig. 46).
Verwijder het deksel van het luchtfilterhuis. Reinig de
binnenkant van het luchtfilterdeksel.
1
1. Sluitingen van het
luchtfilter
2. Schuif het filter voorzichtig uit het luchtfilterhuis
(Fig. 46) om zo weinig mogelijk stof te verplaatsen.
Zorg ervoor dat u niet met het filter tegen het
luchtfilterhuis stoot.
3. Controleer het filter en gooi dit weg als het beschadigd
is. Een beschadigd filter mag niet worden gewassen of
opnieuw worden gebruikt.
4. Persluchtmethode:
A. Blaas perslucht van binnen naar buiten door het
B. Houd de spuitmond van de luchtslang minstens
5. Inspecteer het nieuwe filter op transportschade.
Controleer het uiteinde van het filter dat moet
aansluiten. Een beschadigd filter mag niet worden
gemonteerd.
6. Plaats het nieuwe filter in het luchtfilterhuis. Zorg
ervoor dat het filter goed afsluit door de buitenring van
het filter aan te drukken tijdens het plaatsen. Druk niet
op het flexibele midden van het filter.
7. Plaats het deksel terug en maak de sluitingen vast. Zorg
ervoor dat de bovenkant van het deksel boven is.
38
Î Î Î
Î Î Î
Î Î Î
Figuur 46
2. Stofkap
3. Filter
droge filterelement. Zorg dat de druk niet hoger is
dan 690 kPa om beschadiging van het element te
voorkomen.
5 cm van het filter en beweeg de spuitmond op en
neer terwijl u het filterelement ronddraait.
Inspecteer het filter op gaten en scheuren door het
filter tegen een felle lichtbron te houden en er
doorheen te kijken.
3
1
2
