Hydraulische vloeistof
verversen en filter vervangen
Het hydraulische filter moet na de eerste 5 bedrijfsuren
worden vervangen en vervolgens om de 200 bedrijfsuren of
jaarlijks, waarbij de kortste periode moet worden
aangehouden. Als u het filter vervangt, moet u een origineel
Toro-oliefilter monteren. De hydraulische vloeistof moet om
de 400 bedrijfsuren worden ververst of jaarlijks, waarbij de
kortste periode moet worden aangehouden.
1. Parkeer de machine op een horizontaal oppervlak, laat
de maaidekken neer, stel de parkeerrem in werking en
zet de motor af.
2. Als alleen het filter moet worden vervangen, verwijdert
u de dop van het reservoir en plaatst u de plug van het
reservoir (Fig. 50) om de afvoerbuis dicht te stoppen.
Hierdoor blijft het merendeel van de vloeistof in het
reservoir als het filter wordt verwijderd.
1

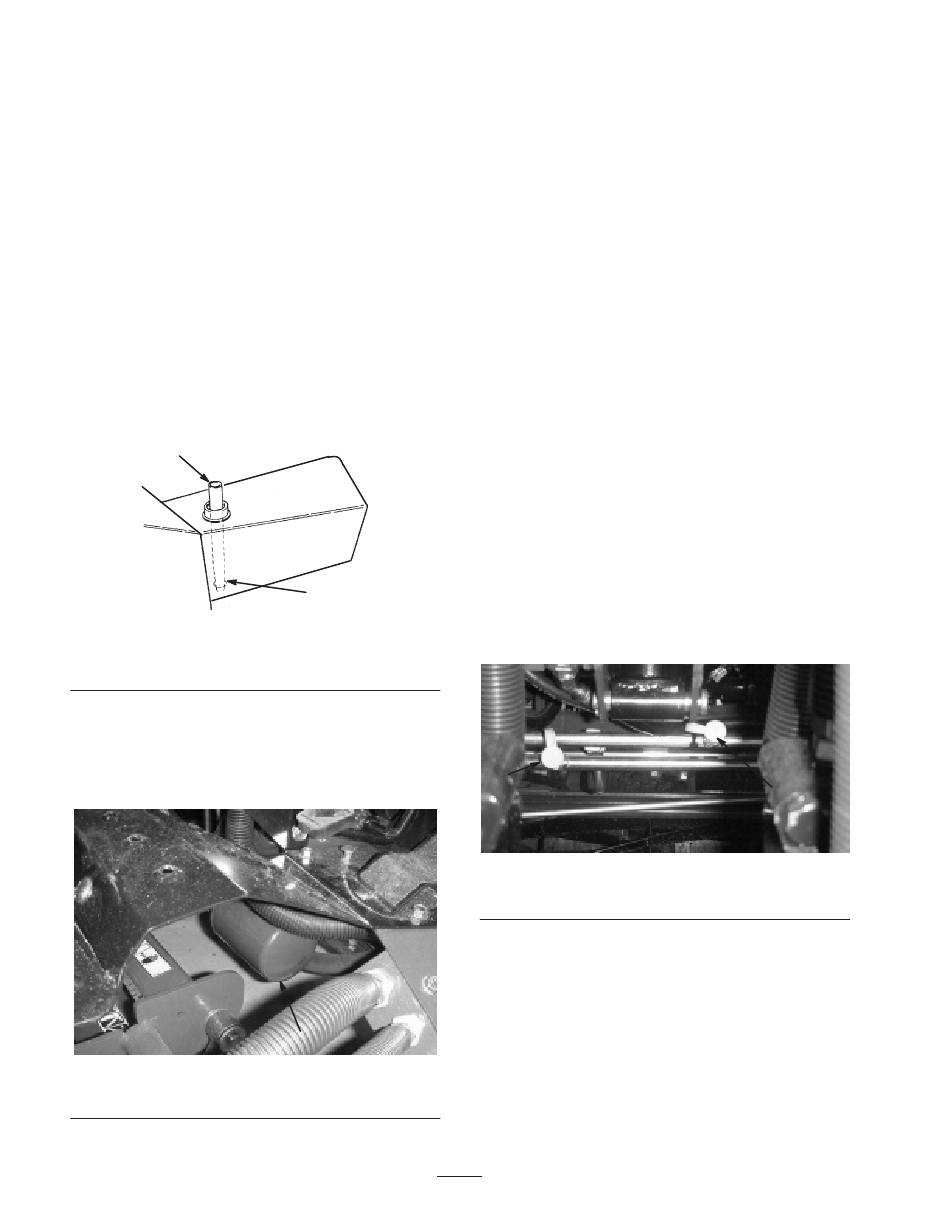

Figuur 50
1. Plug van het reservoir
3. Reinig de omgeving van de plaats waar het filter wordt
gemonteerd (Fig. 51). Verwijder het filter uit de onderkant
van het filterhuis en laat de vloeistof in de bak lopen.
Gebruik een sleutel die geschikt is voor een filter met een
bodem. U moet het oliefilter op de juiste wijze afvoeren.
Figuur 51
1. Hydraulische filter
2
2. Afvoerbuis van het
reservoir
1
40
4. Smeer een laagje olie op de pakking van het filter. Draai
het filter met de hand vast totdat de pakking contact
maakt met de bevestigingskop. Draai het filter
vervolgens nog een extra 3/4 slag.
5. Vul het reservoir tot het correcte niveau, zie
Hydraulische vloeistof controleren, blz. 24.
6. Zet alle bedieningsorganen in de neutraalstand of
schakel ze uit en start de motor. Laat de motor lopen bij
het laagst mogelijk toerental om alle lucht uit het
systeem te verwijderen.
7. Laat de motor lopen totdat de hefcilinders naar buiten
en naar binnen schuiven en de wielen vooruit en
achteruit kunnen draaien.
8. Zet de motor af en controleer het vloeistofpeil. Zonodig
vloeistof bijvullen.
9. Controleer alle aansluitingen op lekkages.
Testpoorten van het
hydraulische systeem
De testpoorten worden gebruikt om de druk in de
hydraulische circuits te testen. Neem contact op met uw
plaatselijke Toro-dealer als u hulp nodig heeft.
Testpoort nr. 1 (Fig. 52) wordt gebruikt om de druk in de
tractie in de vooruit-stand te meten.
Testpoort nr. 2 (Fig. 52) wordt gebruikt om de druk in de
tractie in de achteruit-stand te meten.
1
Figuur 52
1. Testpoort nr. 1
Testpoort nr. 3 (Fig. 53) wordt gebruikt om de druk in het
circuit van de messenkooi te meten.
2
2. Testpoort nr. 2
