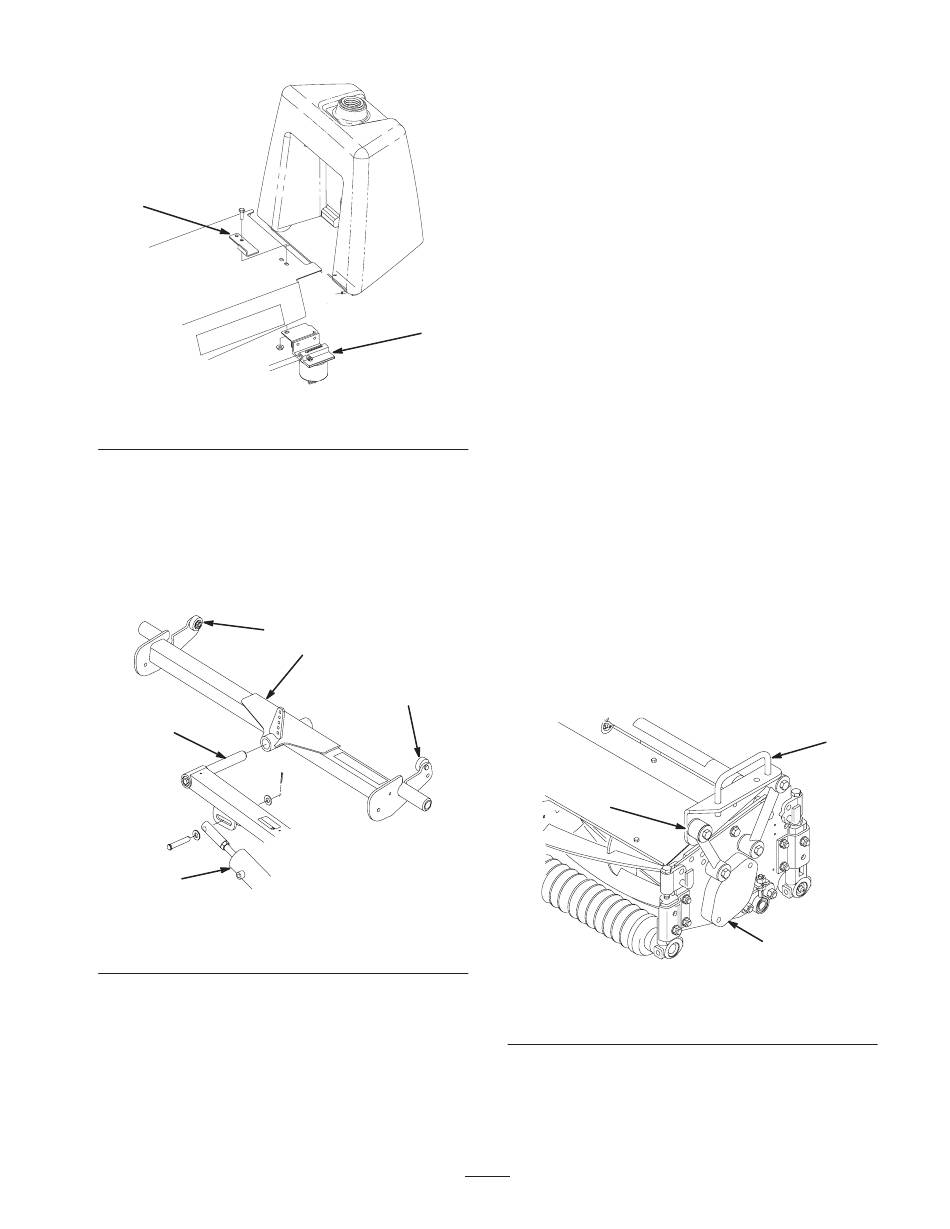

Figuur 3
1. Stoelaanslag
Hoogte van het achterste
draagframe afstellen
1. Schuif het achterste draagframe op de draaistang van de
achterste hefarm (Fig. 4). U mag hierbij het
draagframe niet bevestigen aan het maaidek.
3
2
4
Figuur 4
1. Achterste draagframe
2. Draaistang
2. Breng de hefarmen en het draagframe volledig omhoog.
3. Druk één uiteinde van het draagframe omlaag totdat de
Up-stop op het andere uiteinde in contact komt met de
onderkant van de voetplank (Fig. 4). De afstand tussen
de Up-stop en de onderkant van de voetplank op het
omlaag gedrukte uiteinde moet ongeveer 6 mm
bedragen. Als dit niet het geval is, moet de hefcilinder
2
2. Waterafscheider
1
3
3. Up-stop
4. Hefcilinder
15
worden afgesteld. Als de afstand correct is, verwijdert u
het draagframe en gaat u verder met de
montage-instructies.
4. Als de hefcilinder moet worden afgesteld, gaat u als
volgt te werk:
A. Verwijder de gaffelpen waarmee het uiteinde van de
stang van de hefcilinder is bevestigd aan de hefarm
(Fig. 4).
B. Draai de zeskantige moer los waarmee de gaffel is
bevestigd aan de cilinderstang.
C. Draai de gaffel naar binnen of naar buiten totdat de
afstand 6 mm is. Controleer de afstelling en herhaal
indien nodig stappen 2–3.
D. Draai de zeskantige moer vast en bevestig het
uiteinde van de cilinderstang aan de hefarm (Fig. 4).
De draagframes aan de
maaidekken monteren
1. Haal de maaidekken uit de dozen. U moet de
maaidekken afstellen overeenkomstig de instructies in
de gebruikershandleiding voor de maaidekken.
2. Plaats een draagframe op elk maaidek en houd daarbij
de montagegaten recht tegenover de
montageverbindingen (Fig. 5).
3. Zet elke montageverbinding vast aan het draagframe
met een tapbout (3/8 x 2-1/4 inch), 2 platte ringen en
een borgmoer, zoals is afgebeeld in Figuur 5. Plaats
tijdens de montage een ring op beide zijden van de
verbinding. Vastdraaien met een torsie van 42 Nm.
2
Figuur 5
1. Draagframe
2. Montageverbinding
1
3
3. Kap van lagerhuis
