6. Als de hoogte bij punten A en B niet gelijk is, moet u
de bandenspanning iets veranderen totdat deze punten
even hoog zijn.

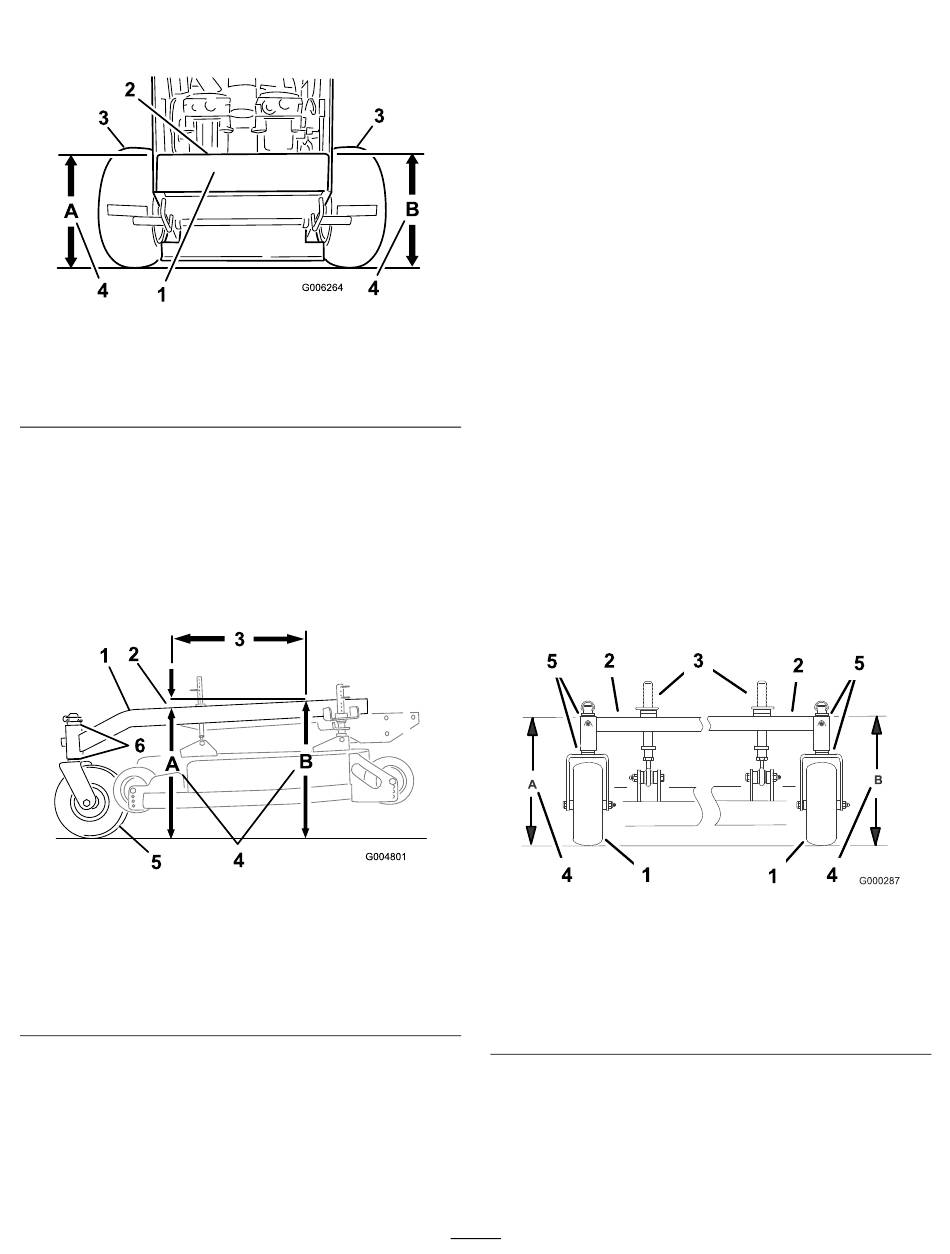

1. Achteraanzicht van
machine
2. Bovenkant van maaidek
Schuinstand van draagframe
controleren
Het draagframe moet een schuinstand tussen 3 mm en 9 mm
hebben over een lengte van 61 cm (Figuur 56).
1. Meet een lengte van 61 cm op het draagframe af
(Figuur 56).
1. Draagframe
2. Schuinstand van 3 tot
10 mm over een lengte
van 61 cm
3. 61 cm
2. Meet de hoogte van het draagframe bij punt A (Figuur
56).
3. Meet de hoogte van het draagframe bij punt B (Figuur
56).
4. De hoogte bij punt A moet 3 mm tot 10 mm lager zijn
dan bij punt B (Figuur 56).
Figuur 55
3. Banden
4. Gelijke hoogte bij punten A
en B
Figuur 56
4. Hoogte bij punten A en B
5. Zwenkwiel
6. Afstandsstukken van
zwenkwielen
5. Indien dit niet het geval is, moet u de afstandsstukken
van de zwenkwielen verplaatsen totdat het verschil
tussen beide punten 3-10 mm bedraagt (Figuur 56).
Verplaats de afstandsstukken naar boven of naar
beneden totdat de schuinstand correct is.
6. U kunt de bandenspanning ook iets veranderen om een
schuinstand van 3-10 mm te verkrijgen.
Draagframe horizontaal stellen
Het draagframe moet aan beide zijden even hoog vanaf de
grond staan
1. Schakel de aftakas uit en stel de parkeerrem in werking.
2. Zet de motor af, verwijder het contactsleuteltje en
wacht tot alle bewegende onderdelen tot stilstand zijn
gekomen voordat u de bestuurderspositie verlaat.
3. Pomp de banden op de voorgeschreven spanning; zie
Onderhoud aandrijfsysteem (bladz. 28).
4. Meet de hoogte van het draagframe bij punt A (Figuur
57).
5. Meet de hoogte van het draagframe bij punt B (Figuur
57).
6. Als de hoogte van het draagframe bij deze punten
niet gelijk is, moet u afstandsstukken van boven of
onder het zwenkwiel verplaatsen om het draagframe
horizontaal te stellen. U kunt ook de bandenspanning
iets veranderen om het draagframe horizontaal te
stellen.
1. Zwenkwiel
2. Draagframe
3. Voorste maaihoogtepen-
nen
De schuinstand van het
maaidek controleren
1. Pomp de achterbanden op de voorgeschreven
spanning; zie Onderhoud aandrijfsysteem (bladz. 28).
42
Figuur 57
4. Gelijke hoogte bij punten A
en B
5. Afstandsstukken van
zwenkwielen
