Onderhoud van zwenkwielen
en lagers
De zwenkwielen draaien op een rollager die wordt
ondersteund door een spanbus. Als het lager steeds goed
gesmeerd is, zal de slijtage zeer gering zijn. Indien dat niet het
geval is, zal het lager snel slijten. Een slingerend zwenkwiel
duidt erop dat het lager is versleten.
1. Verwijder de borgmoer en de wielbout waarmee het
zwenkwiel is bevestigd aan de zwenkwielvork (Figuur
34).
1. Borgmoer
2. Wielbout
3. Lagerbus
2. Verwijder 1 lagerbus. Trek vervolgens de spanbus en
de rollager uit de wielnaaf (Figuur 34).
3. Neem de andere lagerbus uit de wielnaaf en verwijder
vet en vuil van de wielnaaf (Figuur 34).
4. Controleer het rollager, de lagerbussen, de spanbus
en de binnenkant van de wielnaaf op slijtage; vervang
kapotte en versleten onderdelen (Figuur 34).
5. Montage: plaats 1 lagerbus op de wielnaaf. Smeer de
rollager en de spanbus en schuif ze in de wielnaaf.
6. Plaats de tweede lagerbus in de wielnaaf (Figuur 34).
7. Zet het zwenkwiel in de vork en zet dit vast met de
wielbout en de borgmoer.
8. Draai de borgmoer vast totdat de spanbus tegen de
binnenkant van de zwenkwielvorken aankomt (Figuur
34).
9. Pomp vet in de smeernippel op het zwenkwiel.

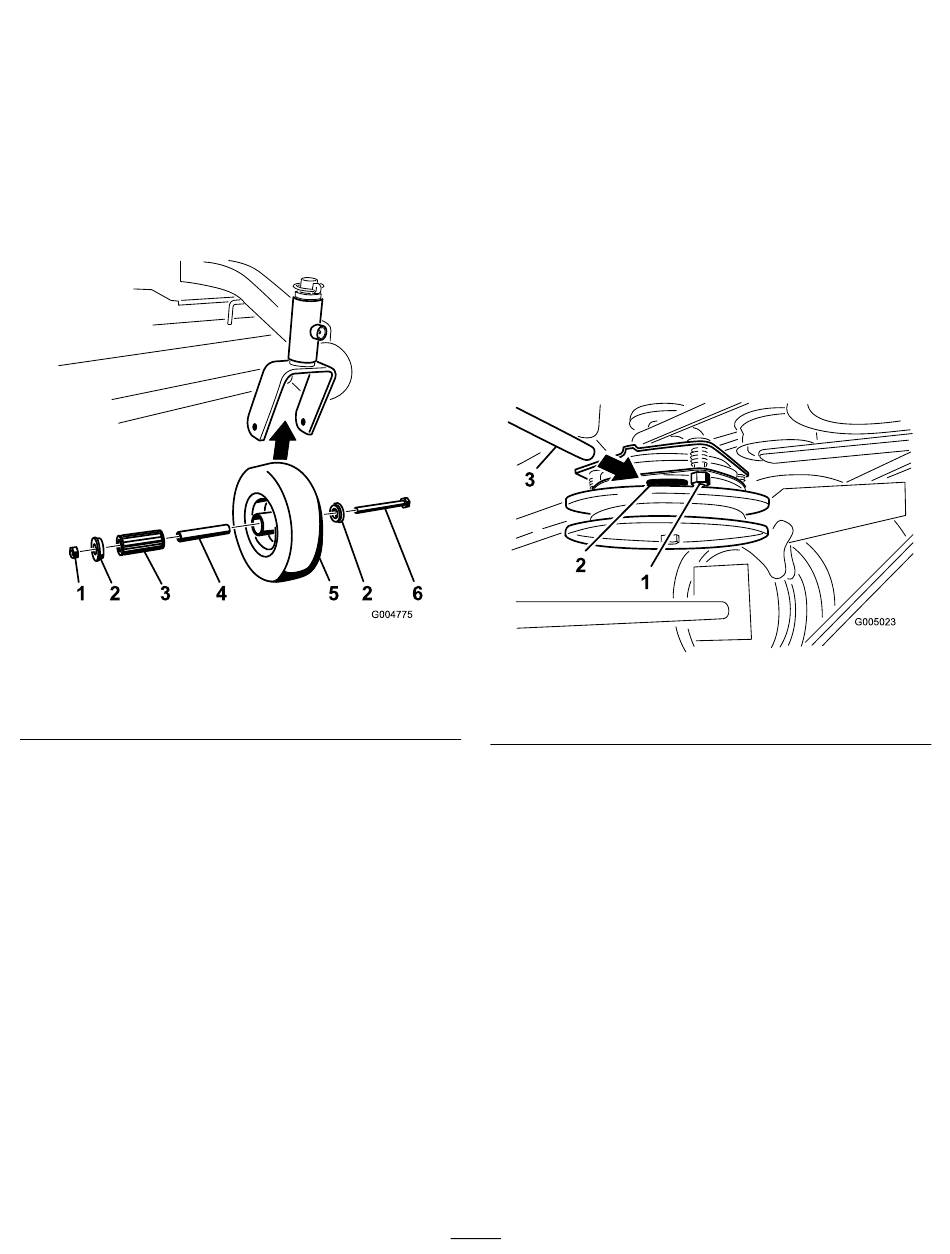

Figuur 34
4. Spanbus
5. Rollager
Elektrische koppeling afstellen
Onderhoudsinterval: Om de 100 bedrijfsuren
De koppeling is afstelbaar zodat er goed geschakeld en
geremd kan worden.
1. Steek een voelermaat van 0,381–0,533 mm door 1
inspectiesleuf in de zijkant van de armatuur.
Opmerking: Controleer of deze tussen de
wrijvingsvlakken van de armatuur en de rotor zit.
2. Draai de borgmoeren aan totdat de voelermaat licht is
vastgeklemd maar gemakkelijk binnen de spleet kan
bewegen (Figuur 35).
3. Herhaal deze procedure bij de overige gleuven.
4. Controleer nogmaals elke sleuf en stel de koppeling iets
bij totdat de voelermaat tussen de rotor en de armatuur
hiermee zeer licht contact maakt.
1. Stelmoer
2. Sleuf
30
Figuur 35
3. Voelermaat
