1. Drijfriem van maaidek
2. Aandrijfriem van aftakas
3. Aandrijfpoelie van riem
Drijfriem van aftakas
vervangen
Belangrijk: De bevestigingen op de deksels van deze
machine zijn zo ontworpen dat ze op het deksel blijven
zitten nadat de bevestiging is losgemaakt.
1. Schakel de aftakas uit en stel de parkeerrem in werking.
2. Zet de motor af, verwijder het contactsleuteltje en
wacht tot alle bewegende onderdelen tot stilstand zijn
gekomen voordat u de bestuurderspositie verlaat.
3. Ontgrendel en verwijder de kap van het draagframe.
4. Verwijder de bouten van de drijfriemkap en verwijder
de drijfriemkap.
5. Verwijder het hittescherm van het maaidek en het
draagframe.
6. Haal de riem van de middelste poelie op het maaidek
(Figuur 38).
Belangrijk: Wees voorzichtig als u de riem
verwijdert, want de spanning wordt groter omdat
de spanpoelie veerbelast is.
7. Verwijder de riem van de motorpoelie en de veerbelaste
spanpoelie (Figuur 38).
8. Monteer de nieuwe riem op de motorpoelie en de
veerbelaste spanpoelie (Figuur 38).
9. Plaats de riem op de middelste poelie op het maaidek
(Figuur 38).

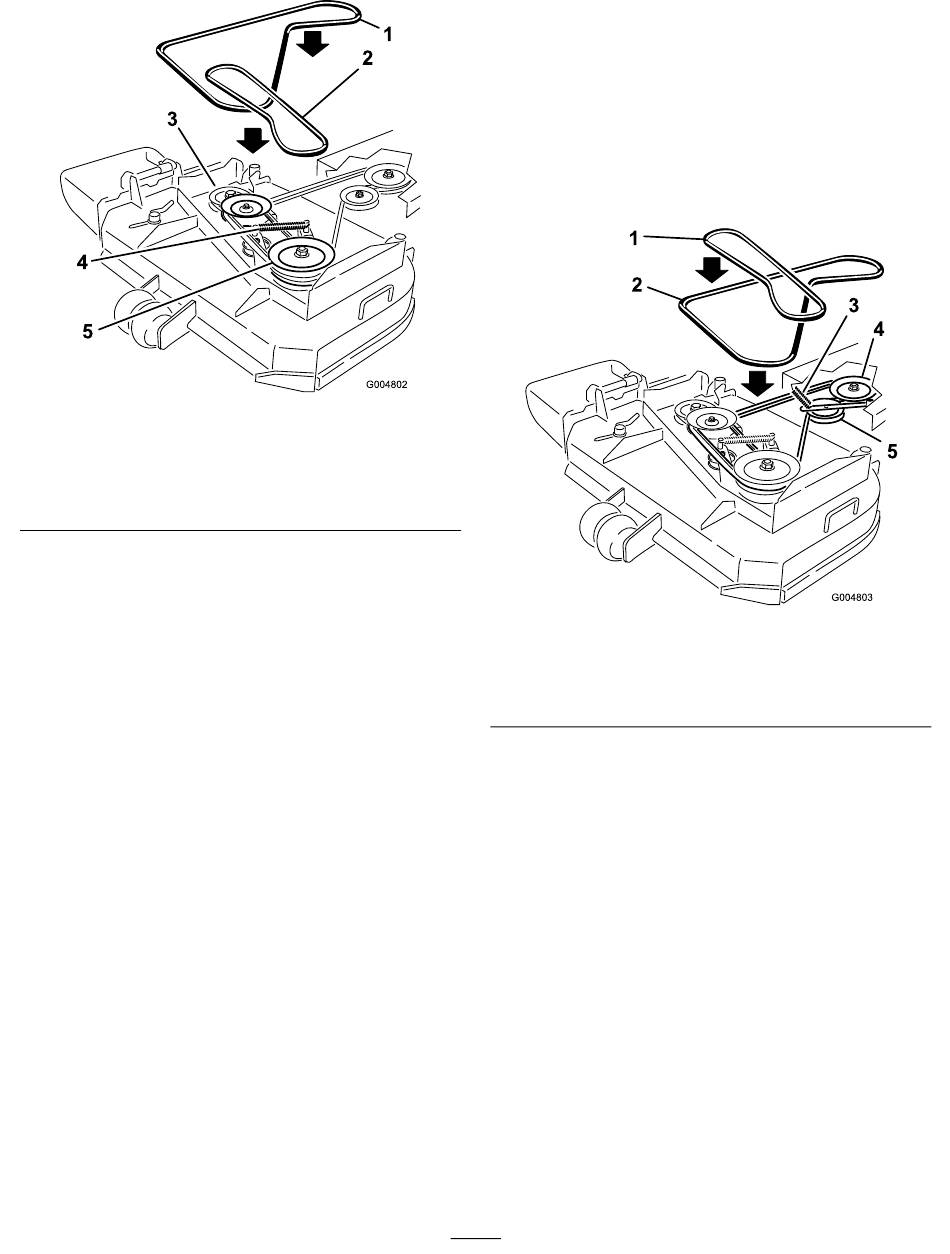

Figuur 37
4. Veer van arm van
spanpoelie
5. Aandrijfpoelie van riem
Belangrijk: Wees voorzichtig als u de riem
monteert, want de spanning wordt groter omdat
de spanpoelie veerbelast is.
10. Verwijder het hittescherm van het maaidek en het
draagframe.
11. Plaats de drijfriemkap op het maaidek en bevestig deze
met de bouten.
12. Plaats de kap van het draagframe op het draagframe
en maak de sluitingen vast.
1. Drijfriem van maaidek
2. Aandrijfriem van aftakas
3. Spanpoelie en veer
Veerverankering van
spanpoelie van drijfriem
van aftakas afstellen
De spanpoelie van de aftakas kan in verschillende standen
worden gezet om de spanning van de drijfriem te verhogen of
te verminderen.
Raadpleeg Figuur 39 voor de verschillende standen van de
spanpoelie.
33
Figuur 38
4. Koppelingspoelie
5. Spanpoelie
