Figuur 31
De lagerbussen van de
zwenkwielvork vervangen
De zwenkwielvorken zijn gemonteerd in lagerbussen die zijn
gedrukt in de boven- en onderkant van de bevestigingsbuizen
van het draagframe. Om de lagerbussen te controleren, moet
u de zwenkwielvorken naar voren en naar achteren en naar
links en rechts bewegen. Als de zwenkwielvork los zit, zijn de
lagerbussen versleten en moeten zij worden vervangen.
1. Zet de maaimachine omhoog, totdat de zwenkwielen
vrij van de grond komen. Plaats vervolgens de
voorkant van de maaimachine op kriksteunen zodat de
machine in deze positie blijft staan.
2. Verwijder de borgpen en de afstandsstuk(ken) uit de
bovenkant van de zwenkwielvork (Figuur 32).

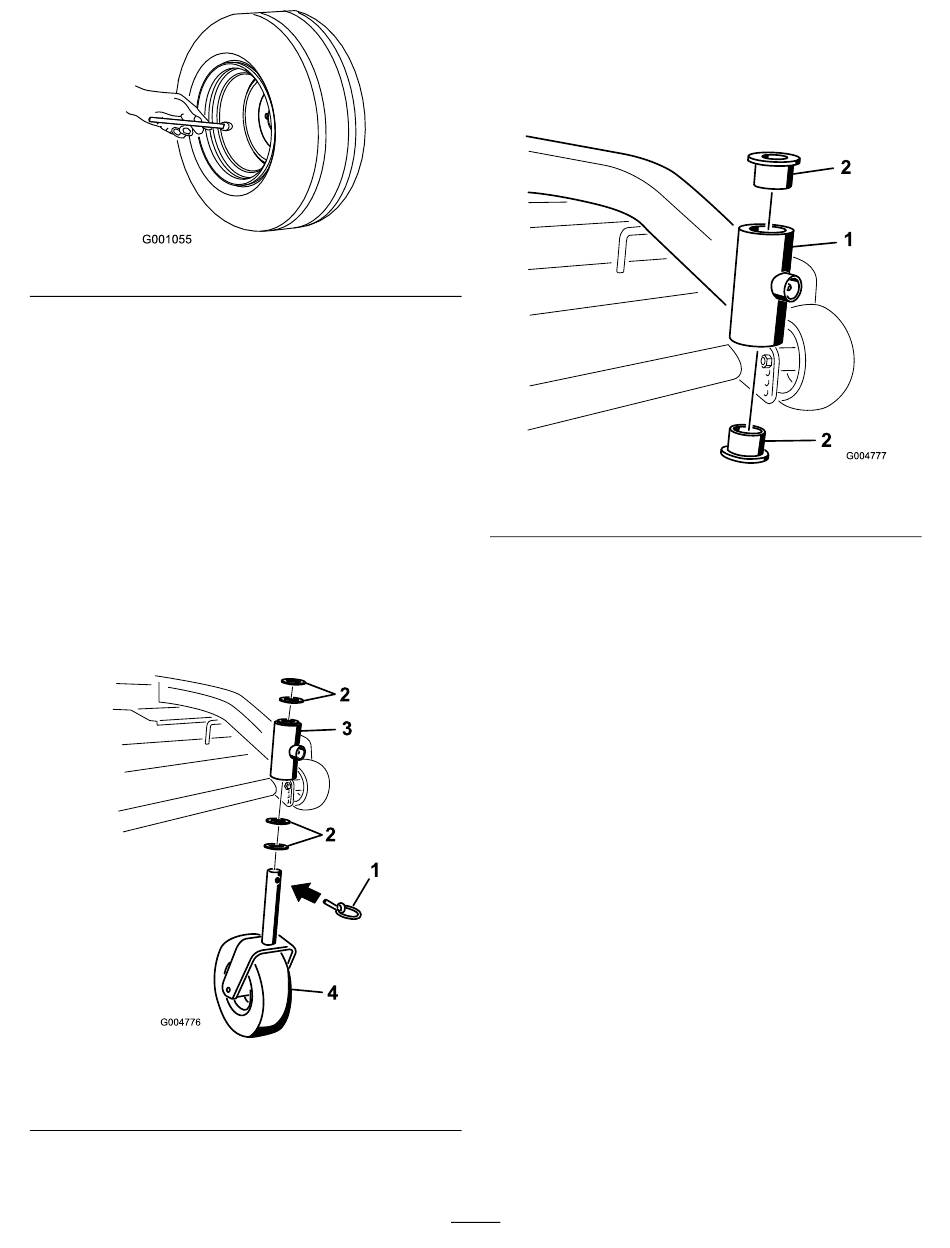

Figuur 32
1. Borgpen
2. Afstandsstukken
3. Trek de zwenkwielvork uit de bevestigingsbuis. Laat de
afstandsstuk(ken) op de onderkant van de vork.
3. Draaibuis van draagframe
4. Zwenkwielvork
4. Onthoud de plaats van de afstandsstukken op elke vork
om ze correct te kunnen monteren en het maaidek
horizontaal te houden.
5. Steek een drevel in de bevestigingsbuis en druk de
lagerbussen er voorzichtig uit (Figuur 33).
1. Bevestigingsbuis
6. Reinig de binnenkant van de bevestigingsbuis.
7. Smeer de binnen- en buitenkant van de nieuwe
lagerbussen.
8. Druk de lagerbussen voorzichtig in de draaibuis met
behulp van een hamer en een vlakke plaat.
9. Controleer de zwenkwielvork op slijtage en vervang
deze indien dit nodig is (Figuur 33).
10. Schuif de zwenkwielvork door de lagerbussen en de
bevestigingsbuis.
11. Plaats de afstandsstuk(ken) weer op de vork en zet deze
vast met de borgring (Figuur 33).
Belangrijk: De binnendiameter van de
lagerbussen kan tijdens de montage iets
afnemen. Als de zwenkwielvork niet in de nieuwe
lagerbussen schuift, moet u beide lagerbussen
uitboren totdat hun binnendiameter 29 mm is.
12. Pomp vet in de draaibuis van het draagframe. Gebruik
Nr. 2 vet op lithium-of molybdeenbasis voor algemene
doeleinden.
29
Figuur 33
2. Lagerbus
