2. Zet de machine op een maaihoogte van 102 mm
volgens de maaihoogtesticker.
3. Parkeer de machine op een horizontaal oppervlak en
zet 1 mes in de lengterichting.

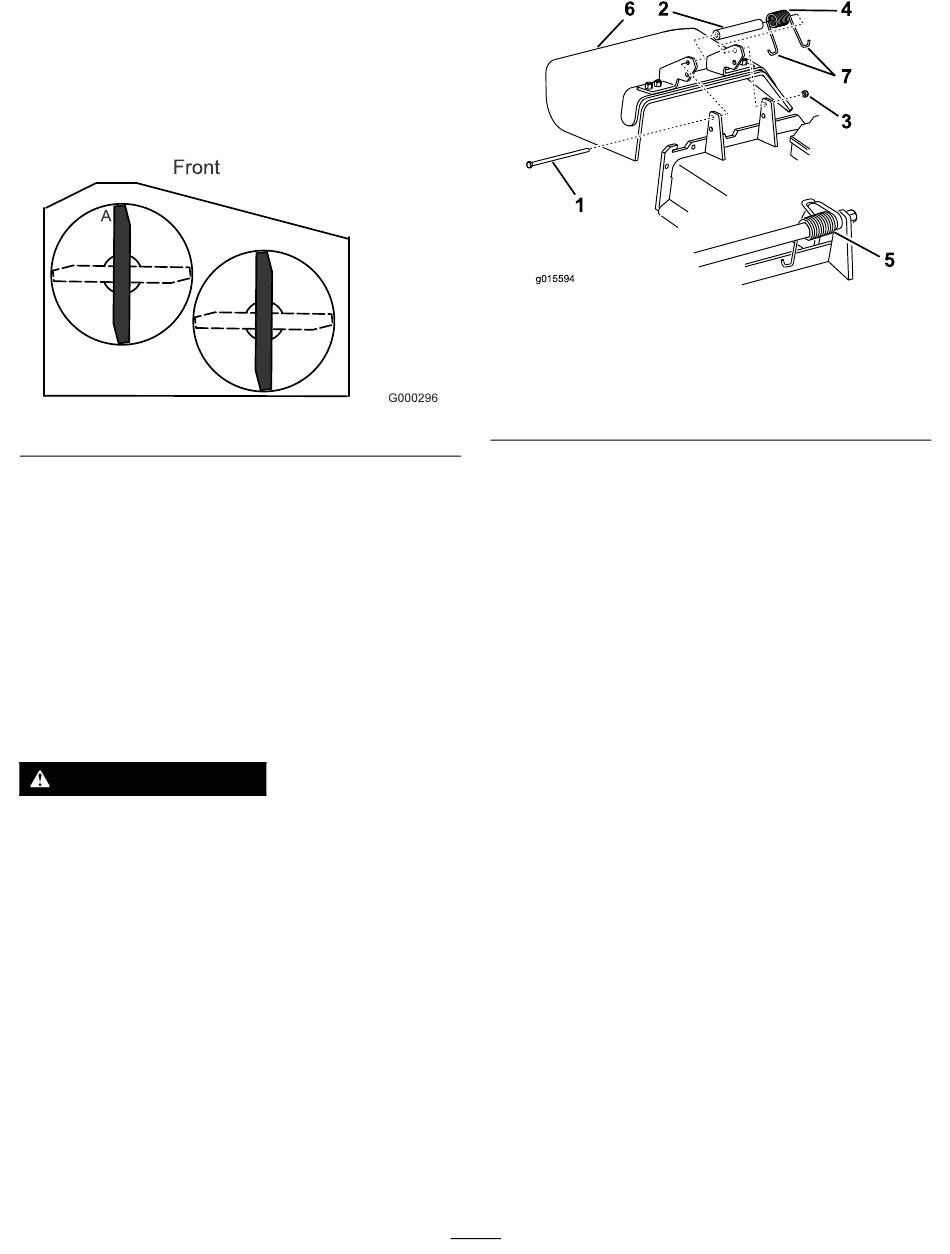

4. Meet bij A de afstand tussen een horizontaal oppervlak
en de snijrand van de messen (Figuur 61).
5. Deze afstand moet 102 mm bedragen.
6. Als dit niet het geval is, moet u de juiste afstand
afmeten.
A. Breng de banden op de juiste spanning.
B. Verplaats de afstandsstukken op de
zwenkwielvork.
C. Verstel de voorste steunpennen op het maaidek.
7. Controleer de schuinstand van het draagframe.
Grasgeleider vervangen
WAARSCHUWING
Als een afvoeropening niet is afgesloten, kan
het maaidek voorwerpen in de richting van de
bestuurder of omstanders werpen. Dit kan ernstig
letsel veroorzaken. Daarnaast kunt u ook in contact
komen met het mes.
Gebruik de maaimachine nooit zonder afdekplaat,
mulchplaat, grasgeleider of grasvanger.
1. Verwijder de borgmoer, bout, veer en afstandsstuk
waarmee de bevestigingen van de grasgeleider
vastzitten op de draaibeugels (Figuur 62).
Figuur 61
6 2
1
g015594
1. Bout
2. Afstandsstuk
3. Borgmoer
4. Veer
2.
Verwijder een beschadigde of versleten grasgeleider.
3. Plaats een afstandsstuk en de veer op de grasgeleider.
4. Plaats een J-vormig uiteinde van de veer achter de
rand van het maaidek.
Opmerking: Zorg ervoor dat één J-vormig einde van
de veer is gemonteerd achter de rand van het maaidek
voordat u de bout plaatst zoals wordt aangegeven in
Figuur 62.
5. Monteer de bout en de moer.
6. Plaats één J-vormig haakeind van de veer om de
grasgeleider (Figuur 62).
Belangrijk: De grasgeleider moet kunnen
ronddraaien Til de grasgeleider omhoog in de
volledige geopende stand om te controleren of
deze volledig omlaag kan worden gedraaid.
44
4
7
3
Figuur 62
5. Veer, gemonteerd
6. Grasgeleider
7. J-vormig haakeind van
veer
5
