3
De CE-stickers aanbrengen
Benodigde onderdelen voor deze stap:
1
Waarschuwingssticker (120-1686)
Procedure
Als deze machine wordt gebruikt in de EU, moet u de
waarschuwingssticker (120-1686) aanbrengen over
de Engelse waarschuwingssticker 120-1683.
4
De motorkapvergrendeling
monteren (alleen CE)
Benodigde onderdelen voor deze stap:
1
Vergrendelbeugel
2
Popnagel
1
Ring
1
Schroef (¼" x 2")
1
Borgmoer (¼")
Procedure
1.
Haak de motorkapvergrendeling los van de
beugel van de motorkapvergrendeling.
2.
Verwijder de 2 popnagels waarmee de beugel
van de motorkapvergrendeling is bevestigd
aan de motorkap
vergrendelbeugel van de motorkap.
(Figuur
13) en verwijder de
1. Beugel van
motorkapvergrendeling
3.
Plaats de beugel van de CE-vergrendeling en
de beugel van de motorkapvergrendeling op de
motorkap en lijn de montageopeningen uit.
Opmerking:
moet zich tegen de motorkap aan bevinden
(Figuur
14). Verwijder de bout en moer niet van
de arm van de vergrendelbeugel.
1. Beugel van
CE-vergrendeling
4.
Lijn de ringen uit met de openingen aan de
binnenzijde van de motorkap.
5.
Bevestig de beugels en de ringen met de
popnagels aan de motorkap
6.
Haak de sluiting op de vergrendelbeugel van de
motorkap
(Figuur
14

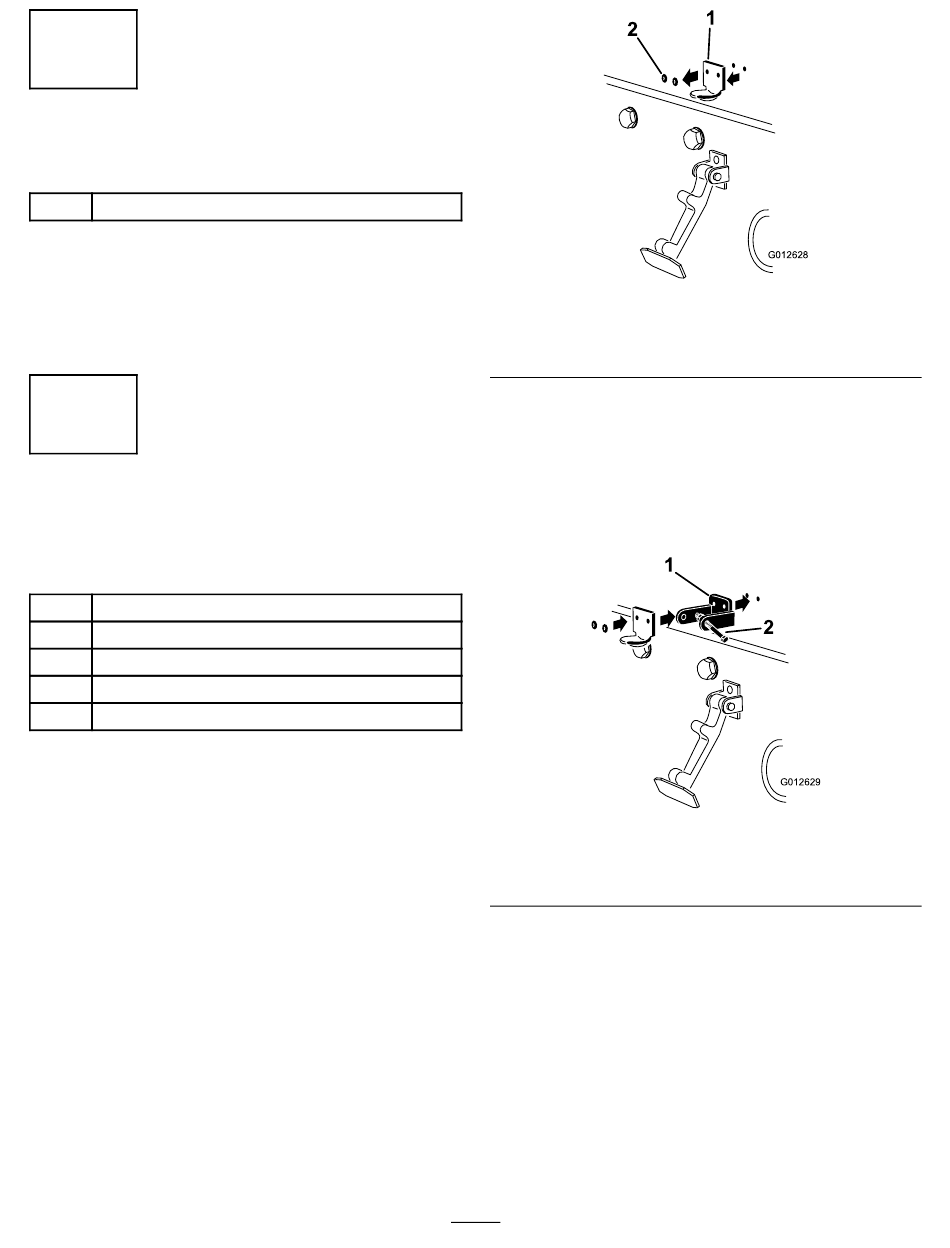

Figuur 13
2. Popnagels
De beugel van de vergrendeling
Figuur 14
2. Bout en moer
(Figuur
14).
15).
g012628
g012629
