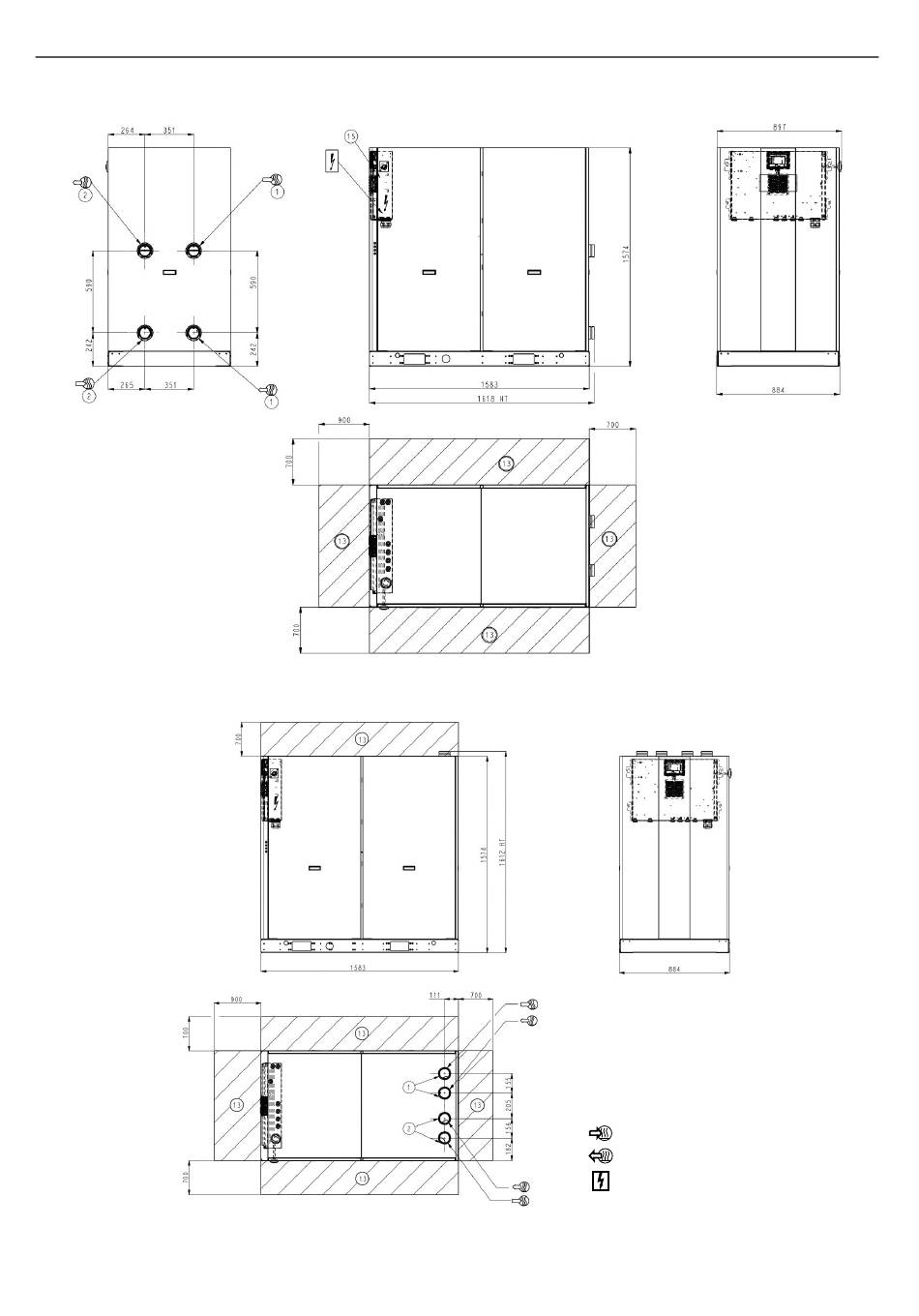

3 - AFMETINGEN, BENODIGDE VRIJE RUIMTE
3.19 - 30WG 150-190 - standaardunit
3.20 - 30WG 150-190 - unit met aansluitingen aan bovenkant (optie 274)
20
Verklaring
Alle afmetingen zijn opgegeven in mm.
B
Verdamper
C
Condensor
D
Overstortventiel
Ve r e i s t e v r i j e r u i m t e n v o o r o n d e r h o u d
E
(zie opmerking)
F
Schakelkast
Waterintrede
Aansluiting elektrische vermogensvoeding
Voedings- en regelingsaansluiting
OPMERKING: aan de tekeningen kunnen geen rechten
worden ontleend. Raadpleeg bij het ontwerpen van een
installatie de gecertificeerde maatschetsen die op
aanvraag beschikbaar zijn.
