16 - INBEDRIJFSTELLING

16.1 - Controles vooraf

- Probeer nooit om het apparaat te starten zonder de gebruiksaanwijzing
volledig te lezen en te begrijpen en zonder de volgende
voorzorgsmaatregelen te hebben genomen:
- Controleer de werking van de gekoeldwatercirculatiepomp met de
sneltest (Quick Test).
- Controleer de luchtbehandelingsapparaten en alle andere apparatuur
die is aangesloten op de verdamper. Raadpleeg de instructies van
de fabrikant.
- Controleer de werking van de condensatiesysteemwatercirculatiepomp
met de sneltest (Quick Test).
- V o o r a p p a r a t e n z o n d e r h y d r o m o d u l e m o e t e n d e
oververhittingsbeveiligingsinrichtingen van de waterpomp in serie
worden geschakeld met de elektrische voeding van de
magneetschakelaar van de pomp.
- Zorg ervoor dat er geen koudemiddel lekt.
- Controleer of alle veiligheidsbanden van de leiding goed vastzitten.
- Controleer of de elektrische aansluitingen veilig zijn.
- Voorkom een lange gemeenschappelijke voedingsbedrading in het
apparaat, dichtbij de regel- of signaalbedrading.
- Houd u aan de benodigde vrije ruimte aan elke zijde van het apparaat
om onderhoud mogelijk te maken.
- De apparaatleidingen zijn niet 100% geïsoleerd, ongeacht de opties.
De isolatie beschermt alleen tegen doorlopende condensatie.
- Een condensaatbak die 100% van het condensaat opvangt, moet
worden toegevoegd onder het apparaat om ervoor te zorgen dat er
geen condensaat onder het apparaat kan doorlopen.
- Als werk in een schakelkast of aan de compressorbedrading nodig
is,  moet  de  fasevolgorde  worden  geverifieerd  met  een  sneltest 
(zie de handleiding van de regeling van de SmartVu
De compressoren kunnen een langdurige werking (>30 seconden)
met verkeerde fasevolgorde niet doorstaan.
- Zorg ervoor dat de laatste koudemiddelinhoud die het serviceteam
heeft bijgevuld, overeenkomt met de vulling die op de naamplaat
staat vermeld - anders worden de bedrijfsbereiken en de efficiëntie 
van het apparaat aangetast. De vereiste tolerantie voor de vulling is
±2%.
- Wissel geen materiaal uit met een ander apparaat. De elementen
die voor dit apparaat worden gebruikt, zijn specifiek voor dit apparaat. 
Gebruik de specifieke onderdelenlijst van de fabrikant bij de bestelling 
van onderdelen.
- Zorg ervoor dat het apparaat waterpas staat (1,5 mm/m) voordat u
het apparaat opstart.
- Controleer de werking van de ventilatoren in de luchtgekoelde
condensors.
16.2 - Inbedrijfstelling
BELANGRIJK
- De inbedrijfstelling en het opstarten van het apparaat moeten
gebeuren onder toezicht van een gekwalificeerde koeltechnicus.
- De Inbedrijfstelling en bedrijfstesten moeten worden uitgevoerd
met voldoende belasting en er moet voldoende water door de
verdamper en condensor stromen.
- Alle wijzigingen van setpoints en het testen van de regeling
moeten worden uitgevoerd voordat de unit wordt opgestart.
Zorg ervoor dat alle beveiligingsinrichtingen operationeel zijn, met
name dat de hogedrukschakelaars werken en dat de alarmen worden
herkend.
58
16.3 - Werking van twee units in master/slave-
bedrijf (optie 58)
De regeling van een master/slave-combinatie bevindt zich in de
waterintredeleiding (systeemretour). Alle parameters die nodig zijn voor
d e m a s t e r / s l a v e - f u n c t i e m o e t e n w o r d e n i n g e s t e l d v i a h e t
serviceconfiguratiemenu.
Alle externe aansturingen van de master/slave-combinatie (bijv. start/stop,
setpoint, deellast) worden geregeld door de als master geconfigureerde unit 
en moeten dus ook alleen op de master-unit worden toegepast.
BELANGRIJK: beide apparaten moeten zijn uitgerust met
optie 58 om de master/slave-werking mogelijk te maken.
Afhankelijk van het installatie- en regeltype kan elk apparaat zijn eigen
waterpomp regelen.
16.4 - Parallelle of seriële aansluiting van twee
apparaten

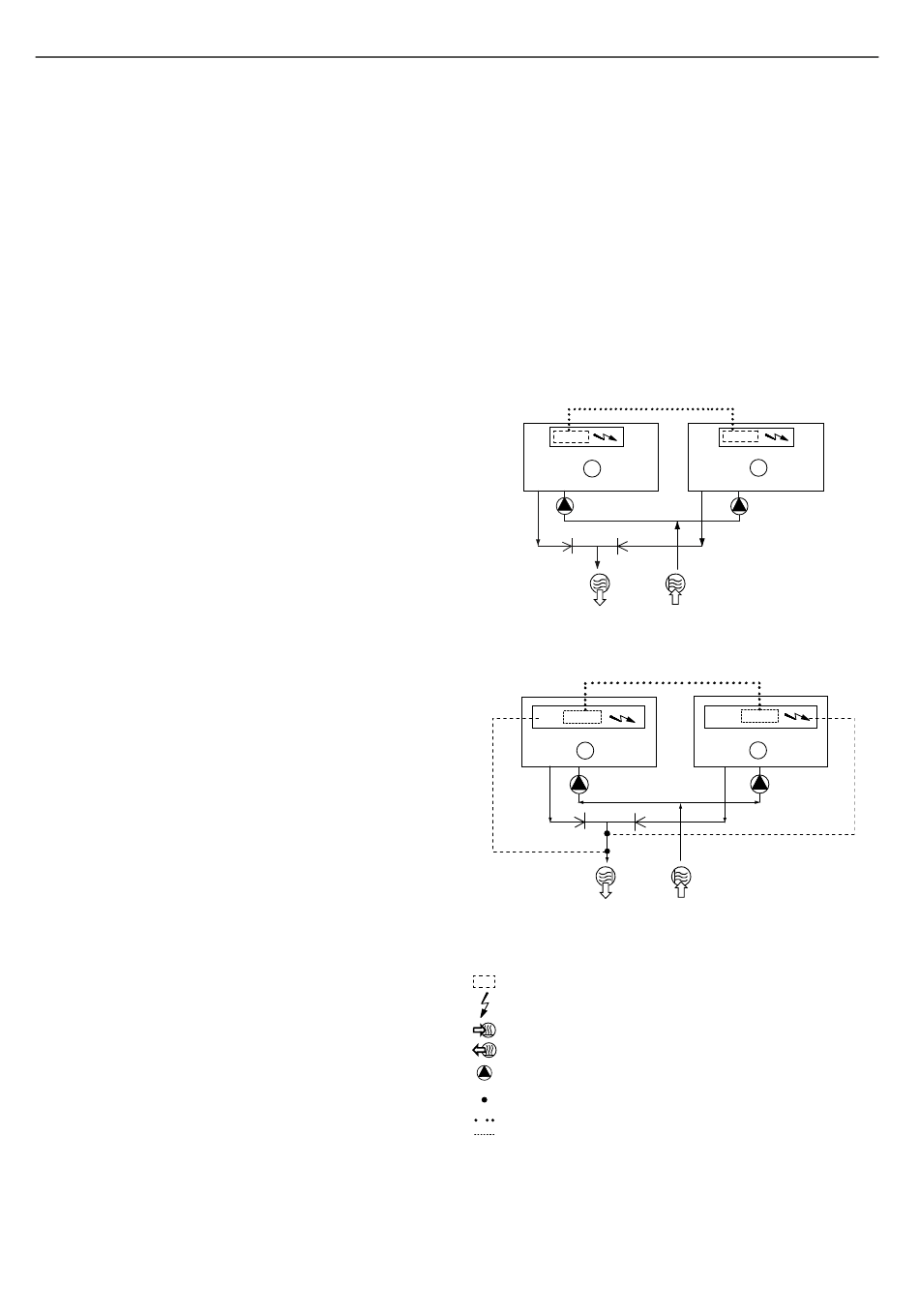

Regeling van de waterintrede voor een hydromodule
1
TM
).
Zie de verklaring in de volgende kolom.
Regeling van de wateruittrede
1
Zie de verklaring in de volgende kolom.
Verklaring
B
Master-unit
C
Slave-unit
Extra CCN-print (één per apparaat, met aansluiting via communicatiebus)
Schakelkasten van de master- en slave-units
Waterintrede (voor klanten met beide apparaten)
Wateruittrede (voor klanten met beide apparaten)
Waterpompen voor elke unit (standaard ingebouwd in units met hydromodule)
Extra sensoren voor de regeling van uittredend water, aan te sluiten op kanaal
1 van de slave-prints van elke master- en slave-unit
CCN-communicatiebus
Aansluiting voor twee extra sensoren
2
2
