12 - WERKING VAN 30WG UNITS MET SPECIALE VERWARMINGSREGELING
(OPTIE 153)
12.1 - Principe van de werking
De apparaten zijn ontworpen om de werking van verwarmingsinstallaties te optimaliseren die een warmwaterproductie voor een traditioneel
verwarmingssysteem en een productie van warm tapwater vereisen.
Het SmartVu
-regelsysteem van de apparaten bevat algoritmen die een constante automatische optimalisatie mogelijk maken van:
TM
- de regeling van een directionele aan/uitdriewegklep op basis van de verwarmingsvereisten of de vereisten van warm tapwater
- de regeling van de trappen van de elektrische verwarming waarmee de ontlasting van het verwarmingssysteem mogelijk is
- de nieuwe instelling van het warmwatersetpunt (verwarmingstoepassing) op basis van de luchttemperatuur
- de prioriteitsregeling tussen de verwarmingstoepassing en de toepassing van warm tapwater.
OPMERKING: de installateur is ervoor verantwoordelijk dat de installatie voldoet aan de geldende wetgeving op het gebied van de elektrische
en thermische veiligheid.

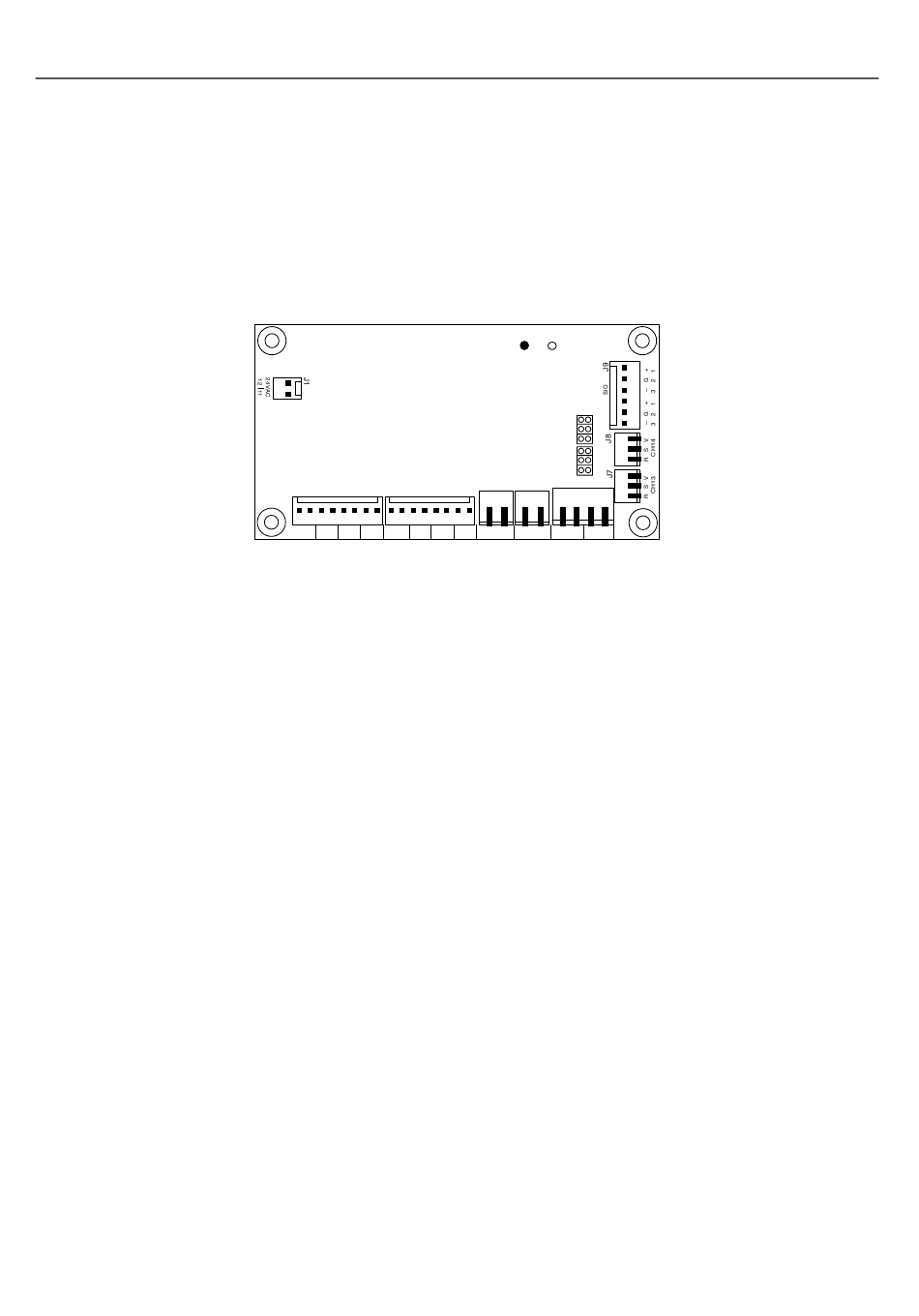

12.2 - Extra elektronisch bord (AUX1) - analoge en digitale in- en uitgangen
- Connector J2: digitale uitgangen CH 1 tot 4 voor elektrische verwarmingselementen 1 tot 4.
- Connector J3: digitale uitgang CH 6 om een directionele aan/uitdriewegklep te regelen
- Connector J6: analoge ingang CH 11 voor buitenluchttemperatuursensoren
- Connector J6: analoge ingang CH 12 voor informatie over de vraag naar warm tapwater
- Connector J7: analoge ingang CH 13 voor informatie over de vraag naar warm tapwater
- Connector J8: analoge ingang CH 14 voor informatie over alleen de werking in de zomer (alleen warm tapwater)
Raadpleeg de instructies in de IOM (montage, werking en onderhoud) van de regelaar van de SmartVu
configuraties toe te passen.
54
J2
J3
CH
--
CH
--
CH
--
CH
--
CH
--
CH
--
CH
--
CH
1
2
3
4
5
6
7
8
STATUS
SIO
CH14
T
P
V
T
P
V
CH13
J4
J5
J6
--
CH
CH
CH
CH
--
--
--
--
9
10
11
12
TM
om de verschillende vereiste
