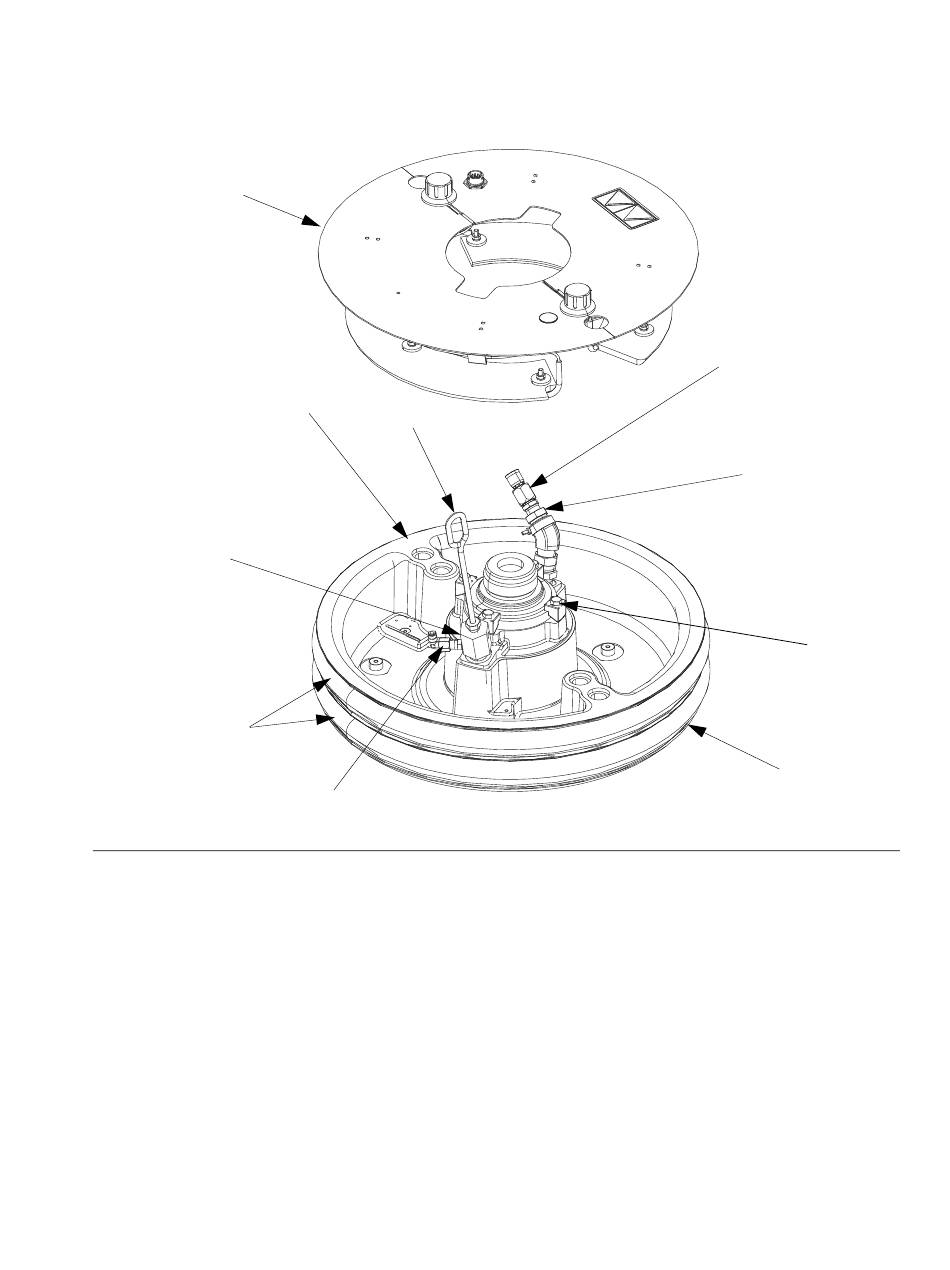

Identificatie van componenten van volgplaat (AD)
EC
EM
EA
EF
EL
EG
ED
EB
EJ
EH
A
. 7
FB
Verklaring:
EA Plaat
EB Afstrijker
EC Afdekking verwarmer
EF Ontluchtingsstang
EG Ontluchtingspoort
EH Luchtondersteund terugslagventiel behuizing
EJ Afstrijkerplaat (onder afstrijker)
EK Dichting O-ring (niet afgebeeld)
EL Ventielpoort volgplaat
EM Ventieldop volgplaat
