Repareren
De verdringerpomp
verwijderen
De procedure voor het verwijderen van de
verdringerpomp (AC) is afhankelijk van de driver (AB)
en volgplaat (AD) waarmee de eenheid wordt
gebruikt. Zoek uw rameenheid (AA), driver (AB) en
volgplaat (AD) hieronder om de verdringerpomp (AC)
te verwijderen. Zie de handleiding van de
verdringerpomp voor het uitvoeren van reparaties aan
de verdringerpomp.
Als de driver niet hoeft te worden onderhouden,
laat hem dan op de montagesteun zitten. Als het
aandrijfmechanisme wel moet worden verwijderd, zie
Het aandrijfmechanisme verwijderen op pagina 47.
Ramtoevoereenheden D200s 6,5 inch
1. Voer de Drukontlastingsprocedure uit op
pagina 36.
2. Schakel de voeding naar de ram uit:
a. Als u een toevoersysteem met enkele ram
gebruikt, draait u de rode voedingsschakelaar
(AZ) naar de stand UIT.
b. Als er een toevoersysteem met dubbele ram
wordt gebruikt, zet de rode
voedingsschakelaar (AZ) in de stand UIT op
de ramtoevoereenheid waarbij alleen een
reparatie moet worden uitgevoerd.
3. Zie De verdringerpomp loskoppelenin de
handleiding van uw pomppakket.
4. Open de hoofdluchtschuifklep (BA).
46

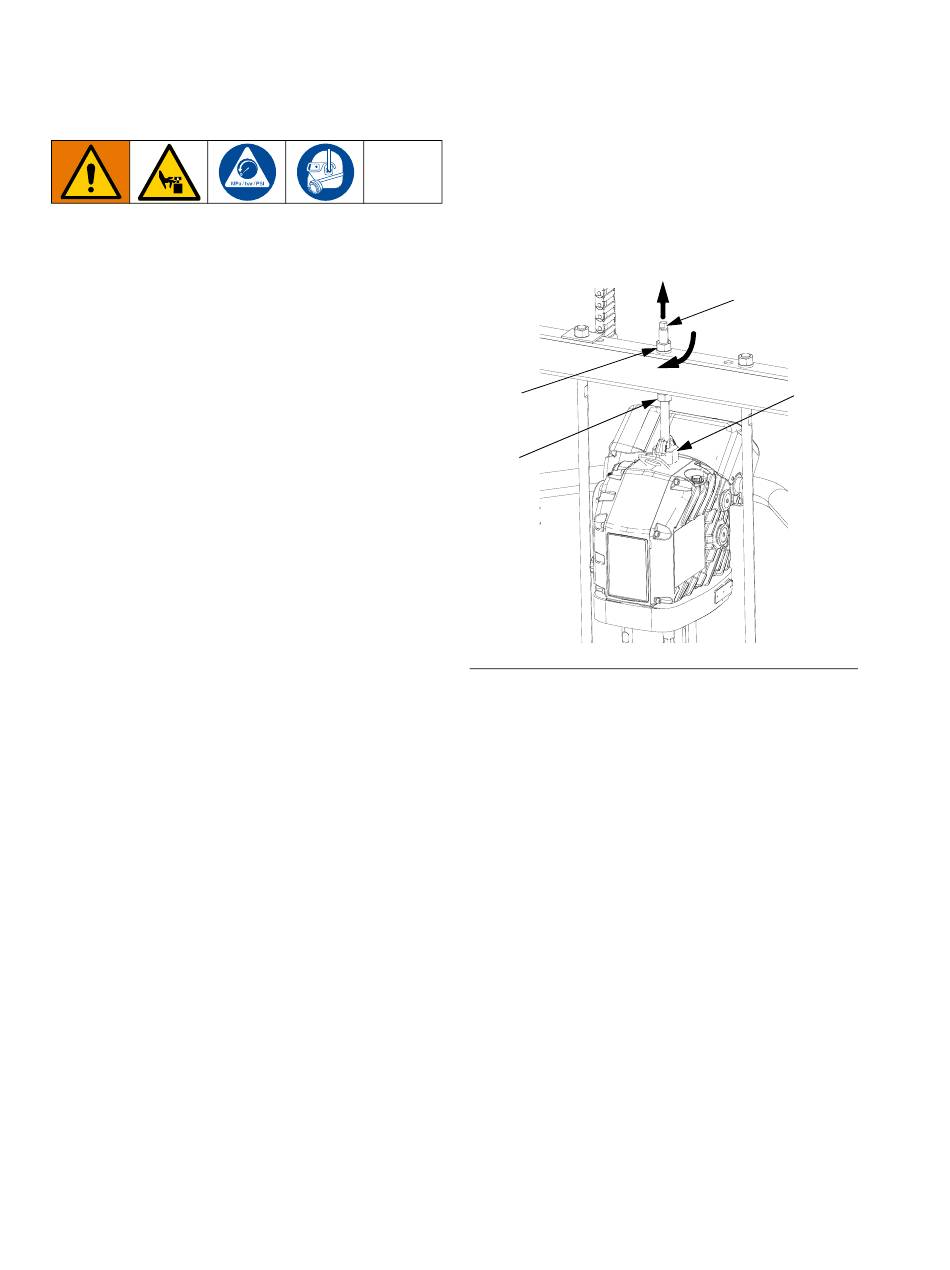

5. Zet het aandrijfmechanisme (AB) omhoog:
a. Draai de moer (105a) onder de stang van de
ram los en draai deze naar beneden op de
draadstang (106) tot de hefringadapter (107)
waarmee de driver is bevestigd. Gebruik een
sleutel op de moer (105) op de bovenkant van
de stang van de ram om de driver (AB) op
te heffen.
105
105a
A
. 36
FB
b. Voor aandrijfmechanismen (AB) met kleinere
volgplaten (AD) en alle ramtoevoereenheden:
Zie de procedure voor De verdringerpomp
monteren op pagina 47.
6. Zie Ontkoppel de pomp van de volgplaat op
pagina 45 voor het loskoppelen van de volgplaat
(AD) uit de verdringerpomp (AC).
106
107
3A8546A
