Sets en toebehoren

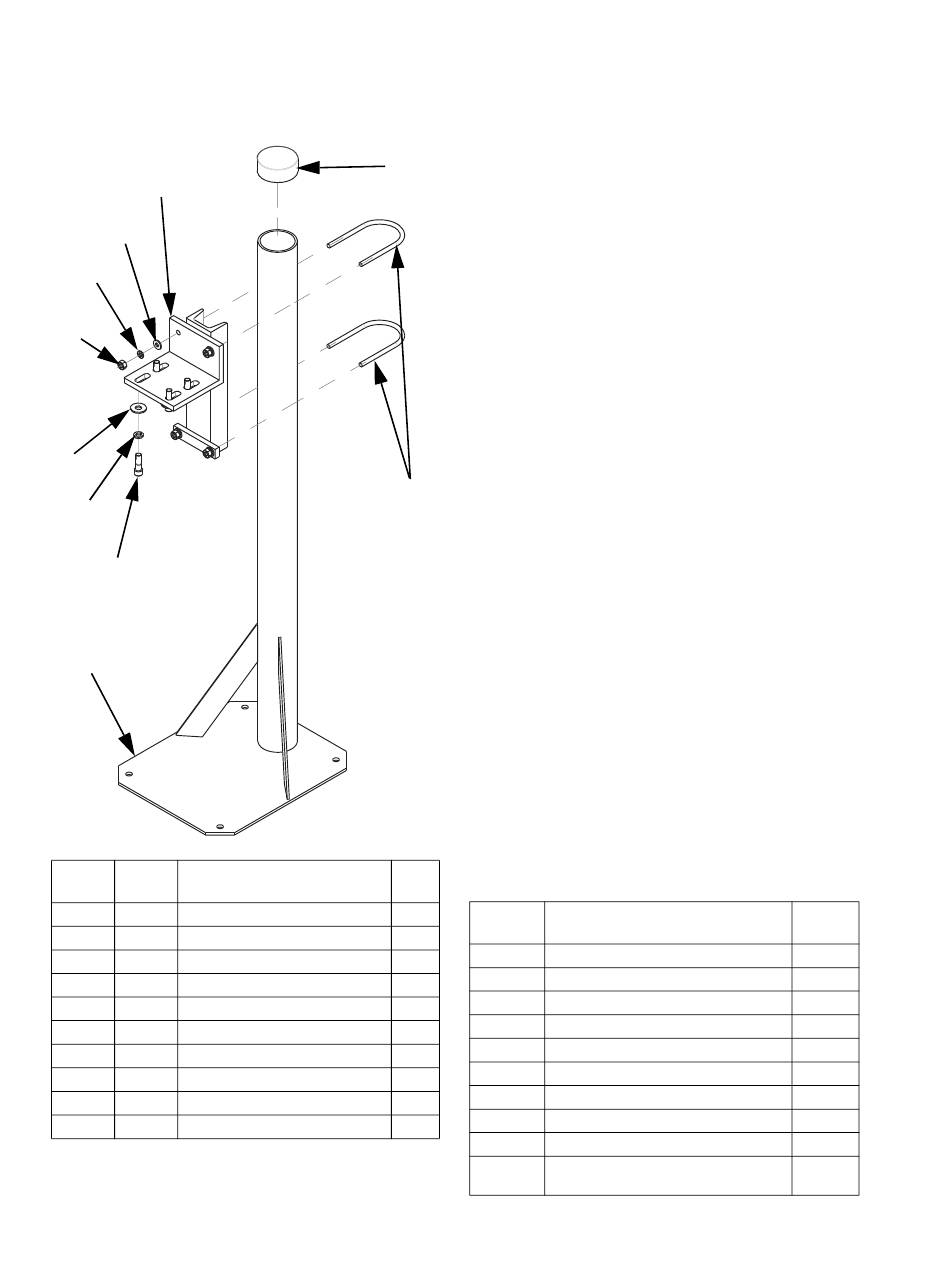

Staander tandemblok, 26B482
Alleen voor gebruik met tandemsystemen.
553
555
556
557
558
559
560
551
Onder-
Ref.
Omschrijving
deel
551
---
STEUN, staander
552
---
KAPPLUG, vinyl
553
---
BASIS, montage
554
C30021 BOUT, U
555
100023 RING
556
100133 BORGRING
557
100131 MOER
558
101044 RING
559
100018 BORGRING, veer
560
117638 SCHROEF
62
Voor het installeren van de staander voor het dubbele
blok:
1. Boor gaten voor ankers van 1/2 inch (13 mm) en
gebruik daarbij de gaten in de steun van de
staander voor het dubbele blok (551) als sjabloon.
552
2. Zet de steun (551) vast in de vloer met ankers van
1/2 inch (13 mm), die lang genoeg zijn om te
voorkomen dat de staander voor het dubbele blok
omvalt.
3. Bevestig het dubbele blok (R) aan de
montagevoet van de staander van het dubbele
blok (553) met de meegeleverde schroeven (560).
De waarschuwingslabels moeten weg van de
staander worden gericht, zodat ze zichtbaar zijn
nadat het dubbele blok (R) is bevestigd.
Vatsets en toebehoren
Sets met vatrollers voor
554
ramtoevoereenheden D200s, 255627
Zie de handleiding van de set met vatrollers voor meer
informatie.
Set met positieklem voor vat voor
ramtoevoereenheden D200, 206537.
Inclusief twee klemmen.
Positieklem voor vat voor
ramtoevoereenheden D200s
Bestel 2 stuks van C32463.
CAN-kabels
De volgende CAN-kabels en splitter zijn verkrijgbaar
Aan-
voor gebruik met elektrische E-Flo SP-pompen.
tal
Onder-
1
Omschrijving
deel
1
121000
KABEL, CAN, hol/hol
1
121001
KABEL, CAN, hol/hol
2
121002
KABEL, CAN, hol/hol
4
121003
KABEL, CAN, hol/hol
4
120952
KABEL, CAN, hol/hol
4
121201
KABEL, CAN, hol/hol
4
121004
KABEL, CAN, hol/hol
4
121228
KABEL, CAN, hol/hol
4
123341
KABEL, CAN, hol/hol
CONNECTOR, splitter,
121807
mannetje/mannetje
Lengte
0,5 m
1,0 m
1,5 m
3,0 m
4,0 m
6,0 m
8,0 m
15,0 m
40,0 m
3A8546A
