Repareren
Ontkoppel de pomp van
de volgplaat
De pomp is met behulp van verschillende
montagesets op de volgplaat gemonteerd.
Zie Reparatiesets op pagina 62.
Volgplaat van 55 gallon
1. Voer de Drukontlastingsprocedure uit op
pagina 36.
2. Schakel de voeding naar de ram uit:
a. Als u een toevoersysteem met enkele ram
gebruikt, draait u de rode voedingsschakelaar
(AZ) naar de stand UIT.
b. Als er een toevoersysteem met dubbele ram
wordt gebruikt, zet de rode
voedingsschakelaar (AZ) in de stand UIT op
de ramtoevoereenheid waarbij alleen een
reparatie moet worden uitgevoerd.
3. Verwijder de vier zeskantschroeven (426), vier
klemmen (427) en ringen (425).
4. Trek de pomp voorzichtig weg om schade aan de
pompinlaat te voorkomen en verwijder de O-ring
(428).
428
A

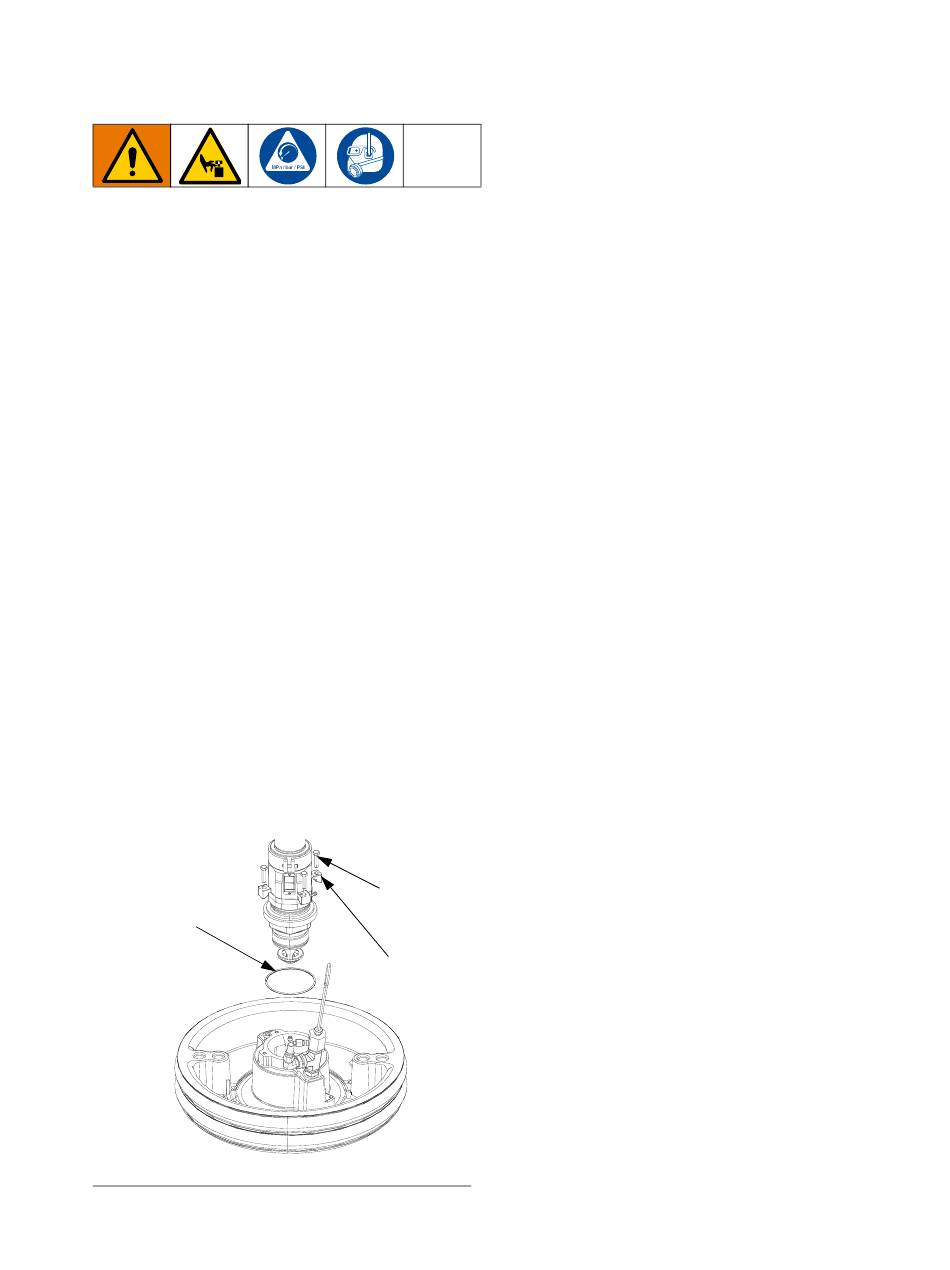

. 35: Montageset 55 gallon
FB
3A8546A
Volgplaat aansluiten
Volgplaat van 55 gallon
1. Plaats de O-ring (428) uit de montageset op de
volgplaat (AD). Wanneer deze aan de plaat is
bevestigd, plaats de verdringerpomp (AC) op de
volgplaat (AD). Zie A
2. Zet de inlaatflens van de pomp met de schroeven
(426), ringen (425) en klemmen (427) uit set
255392 vast op de plaat.
Afstrijkers verwijderen
Zie De afstrijkers verwijderen en weer monteren
op pagina 41.
Afstrijkers monteren
Zie De afstrijkers verwijderen en weer monteren
op pagina 41.
426
427
Repareren
. 35.
