10. Sluit de kabel voor EtherNet/IP, DeviceNet of
PROFIBUS aan op de veldbusaansluiting op de
CGM, waar van toepassing.
A

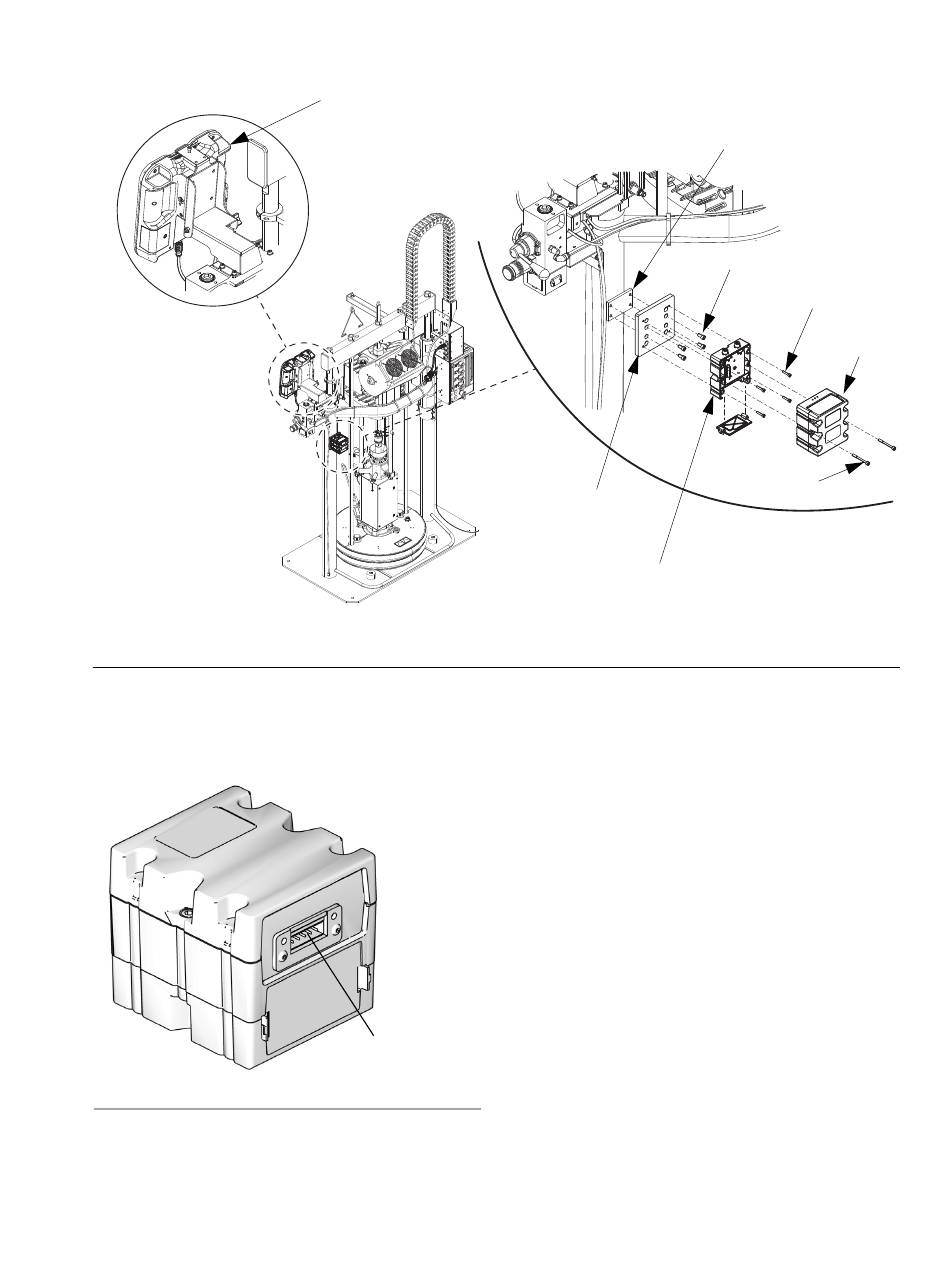

. 54: Veldbusaansluiting CGM
FB
3A8546A
ADM
Veldbus
Aansluiting
Beugel CGM
Basis CGM
(DC)
11. Sluit het andere uiteinde van de kabel voor
Ethernet/IP, DeviceNet, of PROFIBUS aan op
het veldbusapparaat.
12. Zie de handleiding voor het programmeren van de
Graco Control Architecture-module voor
stapsgewijze instructies voor het uitvoeren van
een update van de softwareversie van
GCA-modules. Zie Bijbehorende handleidingen
op pagina 3.
13. Zie de bedieningshandleiding van het E-Flo
iQ-toevoersysteem voor informatie over het
instellen van de veldbuspennen en de procedure
voor het configureren van de veldbus.
Zie Bijbehorende handleidingen op pagina 3.
Sets en toebehoren
Beugel staander ram
1/4-20 x 0,5 inch
M4-0.7 x 20 mm
CGM (DC)
M4-0.8 x 45 mm
67
