Opstellen
Solenoïdeventiel doseerventiel
3. Bij gebruik van een dubbel
iQ-ramtoevoersysteem:
a. Sluit de kabel van het solenoïdeventiel (VC)
aan op het M8 4-polige uiteinde van de
splitterkabel aangesloten op poort 4 op het
elektrische aandrijfmechanisme (AB). Zie
Communicatieaansluitingen elektrisch
aandrijfmechanisme voor enkele rams op
pagina 16. Zie A
FB
b. Sluit het uiteinde met een hoek van 90 graden
van de meegeleverde M8 4-polige kabel (VD)
aan op het doseerventiel en het rechte
uiteinde van de kabel van het
solenoïdeventiel op (VC). Zie A
4. Bij gebruik van een dubbel
iQ-ramtoevoersysteem:
a. Sluit de kabel van het solenoïdeventiel van
het doseerventiel aan op de connector van
het solenoïdeventiel van het dubbele
doseerventiel (YY) aan op het
tandemblok (R).
b. Sluit het uiteinde met een hoek van 90 graden
van de meegeleverde M8 4-polige kabel
(15N040) aan op het doseerventiel en het
rechte uiteinde van de kabel van het
solenoïdeventiel op (VC). Zie A
c. Sluit een mannelijk uiteinde van de M8
4-polige splitter (TT) aan op het tandemblok
(R) naar het M8 4-polige uiteinde van de
splitterkabel aangesloten op poort 4 op het
elektrische aandrijfmechanisme (AB) voor
ram 1 en ram 2. Zie
Communicatieaansluitingen elektrisch
aandrijfmechanisme voor Tandemram
op pagina 17.

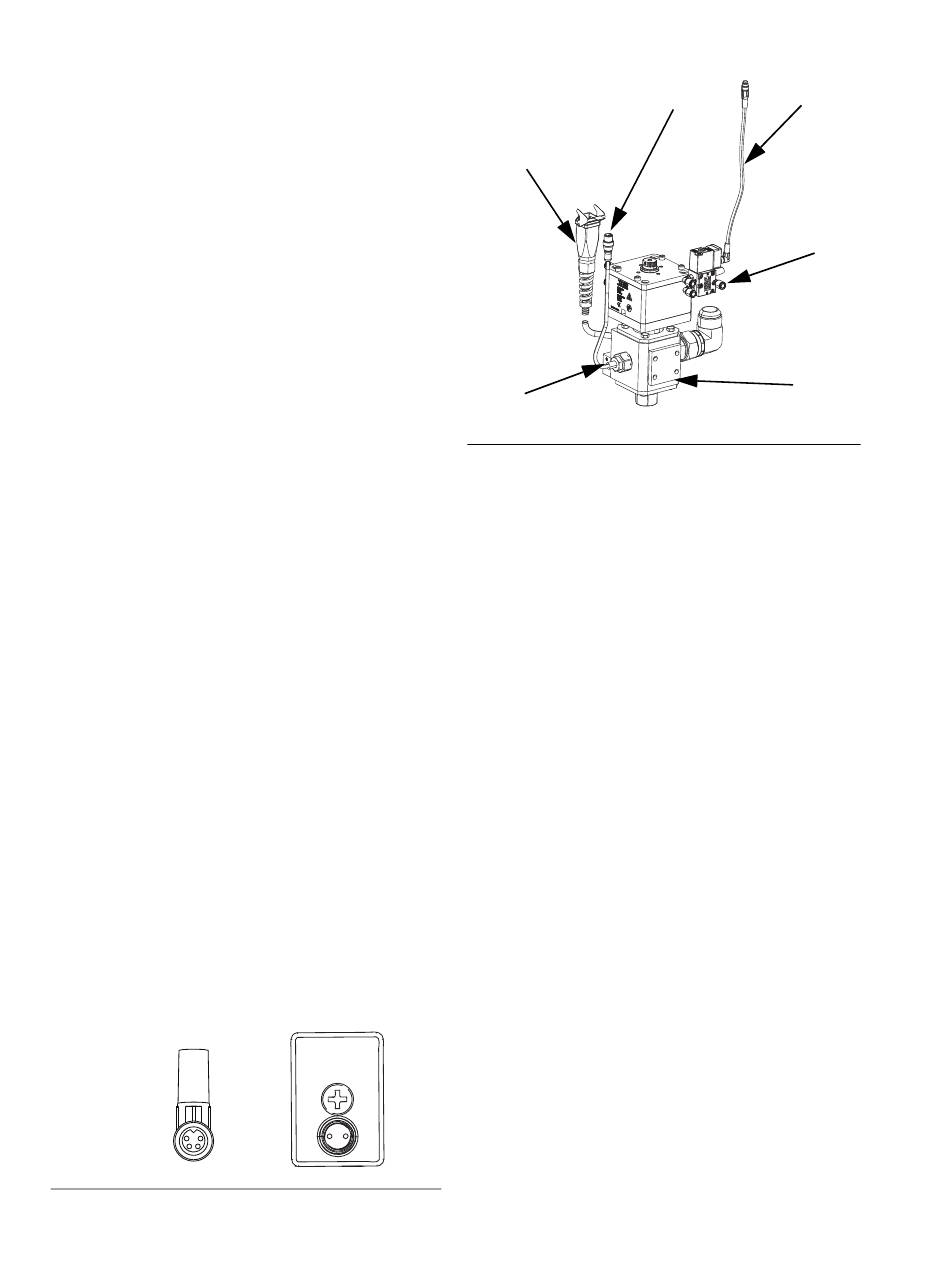

OPMERKING: Controleer of de pennen op de kabel
van het solenoïdeventiel zijn gericht zoals afgebeeld
in A
. 23 voordat de kabel in het solenoïdeventiel
FB
wordt gestoken.
Kabel
solenoïdeventiel
A
. 23
FB
28
. 24.
. 24.
FB
. 24.
FB
Solenoïdeventiel
NN
PA
A
. 24
FB
Robotaansluiting (wanneer gebruikt)
5. Bij gebruik van een dubbel
iQ-ramtoevoersysteem:
a. Sluit de meegeleverde M12 8-polige kabel
met losse draaduiteinden (128441) aan op
poort C4 van de voedingsaansluitkast (AJ)
b. Losse draaduiteinden van (128441) worden
aangesloten op een robotregelaar (niet
meegeleverd).
6. Wanneer u een dubbel iQ-ramtoevoersysteem
gebruikt:
a. Sluit de meegeleverde M12 8-polige kabel
met losse draaduiteinden (128441) aan op de
connector van de kabel voor de discrete robot
(SS) op het tandemblok (R).
b. Sluit de M12 8-polige splitter van de discrete
robot (RR) aan op poort C4 van de
voedingsaansluitkast (AJ) op ram 1 en ram 2.
c. Losse draaduiteinden vanaf (128441) worden
aangesloten op een robotregelaar (niet
meegeleverd).
VD
PC
FT
B
3A8546A
