Opstellen
Verwijder het axiale doseerventiel (B) uit de
verpakking. Zie de handleiding met
Instructies/Onderdelen voor axiale doseerventielen
die bij het ventiel is geleverd voor informatie over het
monteren van het ventiel. Zie Bijbehorende
handleidingen op pagina 3.
Aansluitingen luchtleidingen
Zie A
. 3 op pagina 11 voor een typische installatie.
FB
Bevestig de luchtleiding (AR) (niet meegeleverd) in de
onderkant van de ingebouwde luchtregelaar (AG) bij
de aansluiting van 3/4 inch NPT.
OPMERKING: Controleer of alle componenten het
juiste formaat en de juiste druk hebben om aan de
systeemvereisten te voldoen.
Slangen en fittingen
OPMERKING: Er zijn diverse opties verkrijgbaar voor
fittingen, slangen en kabels voor het E-Flo
iQ-doseersysteem. Uw systeem kan er anders uitzien
dan de systemen in A
. 1 op pagina 9 en A
FB
pagina 10. De stappen voor het uitvoeren van de
aansluitingen zijn echter hetzelfde.
Zie A
. 1 op pagina 9 en A
FB
aansluiting van de slangen en fittingen op de
iQ-ramtoevoereenheid (of-eenheden) (A, K) en het
doseerventiel (B).
OPMERKING: Sluit geen slangen aan als u de pomp
voor het eerst spoelt. Zie de bedieningshandleiding
voor het E-Flo iQ-doseersysteem voor instructies voor
het spoelen van de pomp en het aansluiten van
slangen.
OPMERKING: Voor de beste omschakelingswerking
met een dubbel E-Flo iQ-systeem moeten dubbele
slang 1 en dubbele slang 2 dezelfde binnendiameter
en lengte hebben.
1. Voer de Drukontlastingsprocedure uit op
pagina 36.
3A8546A
. 2 op
FB
. 2 op pagina 10 voor
FB
2. Wanneer u een enkel iQ-ramtoevoersysteem
gebruikt, sluit de fitting van het
ramtoevoersysteem naar toevoerslang 1 (E) aan
op het terugslagventiel voor vloeistof (AE) op de
iQ-ramtoevoereenheid (A).
3. Wanneer u een dubbel iQ-ramtoevoersysteem
gebruikt:
a. Sluit de fitting van ramtoevoereenheid 1 naar
tandemslang 1 (N) aan op het
terugslagventiel voor vloeistof (AE) op
iQ-ramtoevoereenheid 1 (A).
b. Sluit de fitting van ramtoevoereenheid 2 naar
tandemslang 2 (P) aan op het terugslagventiel
voor vloeistof op iQ-ramtoevoereenheid 2 (K).
OPMERKING: De recirculatieslang (ZB) mag nu nog
niet op de fitting van de volgplaat worden
aangesloten. Zie de bedieningshandleiding voor het
E-Flo iQ-doseersysteem voor meer informatie over
wanneer u de recirculatieslang (ZB) moet aansluiten.

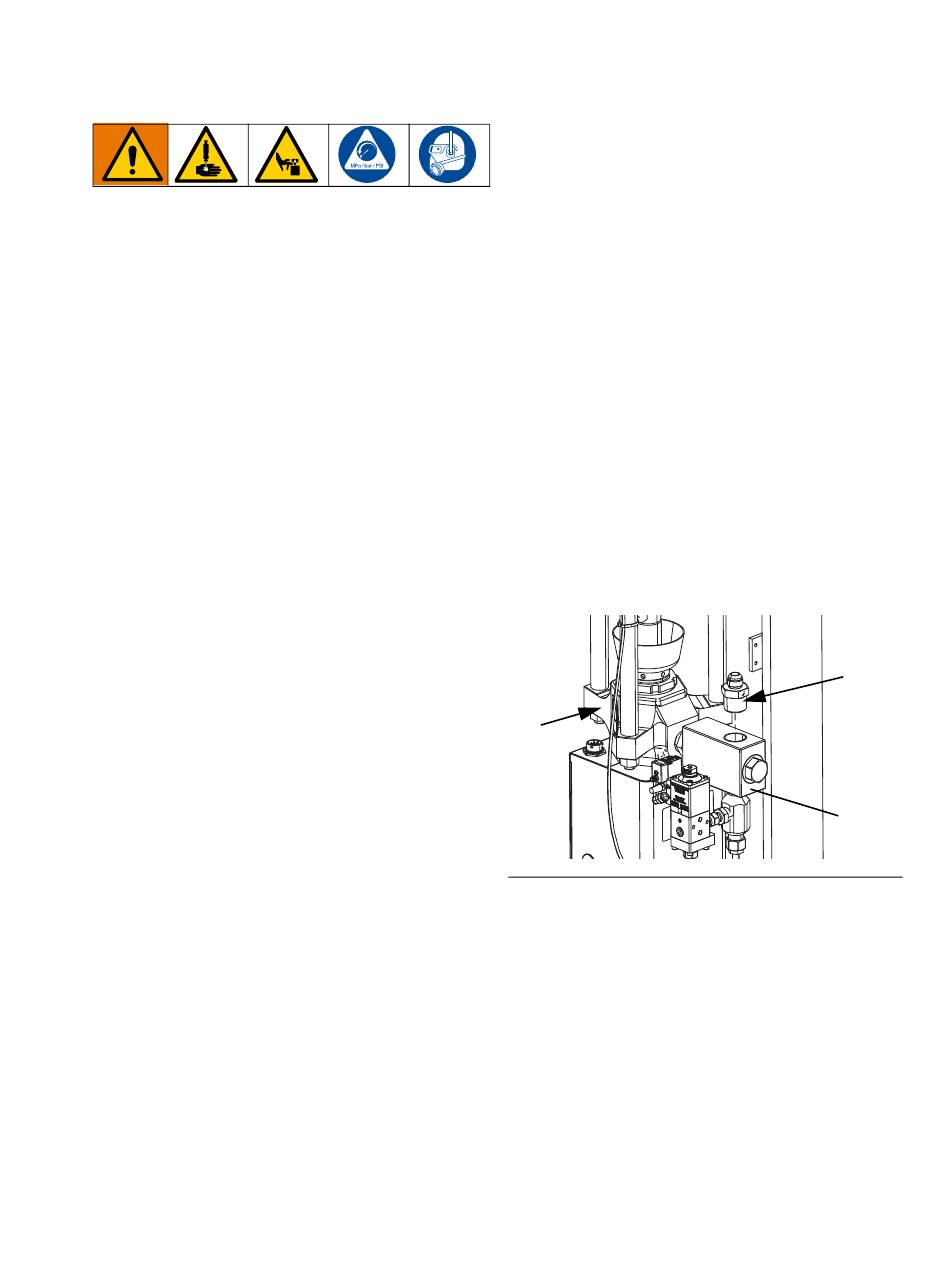

A, K
A
. 17
FB
4. Wanneer u een enkel iQ-ramtoevoersysteem
gebruikt, sluit toevoerslang 1 (C) aan op de fitting
van het ramtoevoersysteem naar toevoerslang 1
(E), zoals afgebeeld in A
5. Wanneer u een dubbel iQ-ramtoevoersysteem
gebruikt:
a. Sluit tandemslang 1 (L) aan op de fitting van
ramtoevoereenheid 1 naar tandemslang 1
(N), zoals afgebeeld inA
b. Sluit tandemslang 2 (M) aan op de fitting van
ramtoevoereenheid 2 naar tandemslang 2
(P), zoals afgebeeld inA
Opstellen
E, N, P
Terug-
slag-
ventiel
vloeistof
Ventiel
. 1 en A
. 18.
FB
FB
. 2 en A
. 18.
FB
FB
. 2 en A
. 18.
FB
FB
25
