8.3.2 Meten van de windingssluiting met COIL ADAPTER XTRA*
In combinatie met de optionele COIL ADAPTER XTRA zijn metin-
gen van de windingssluiting mogelijk met een testspanning van
1000 V in het inductantiebereik van 10 μH tot 5 H (100 Hz).
Schakelaarstand
High:
Low:
Dit bereik komt overeen met DIN-normmotoren met vermogens
van ca. 0,16 kVA tot ca. 80 MVA.
Schakelaarstand
High:
Low:
Bij deze meting wordt met hoge spanning achtereenvolgens voor
elke motorwikkeling of elke wikkelingscombinatie een deelperio-
dieke tijd bepaald afhankelijk de inductantie van de betreffende
wikkeling. Door de deelperiodieke tijden met elkaar te vergelijken
kan men de symmetrie van de motorwikkelingen controleren en
dus een mogelijke windingssluiting achterhalen.

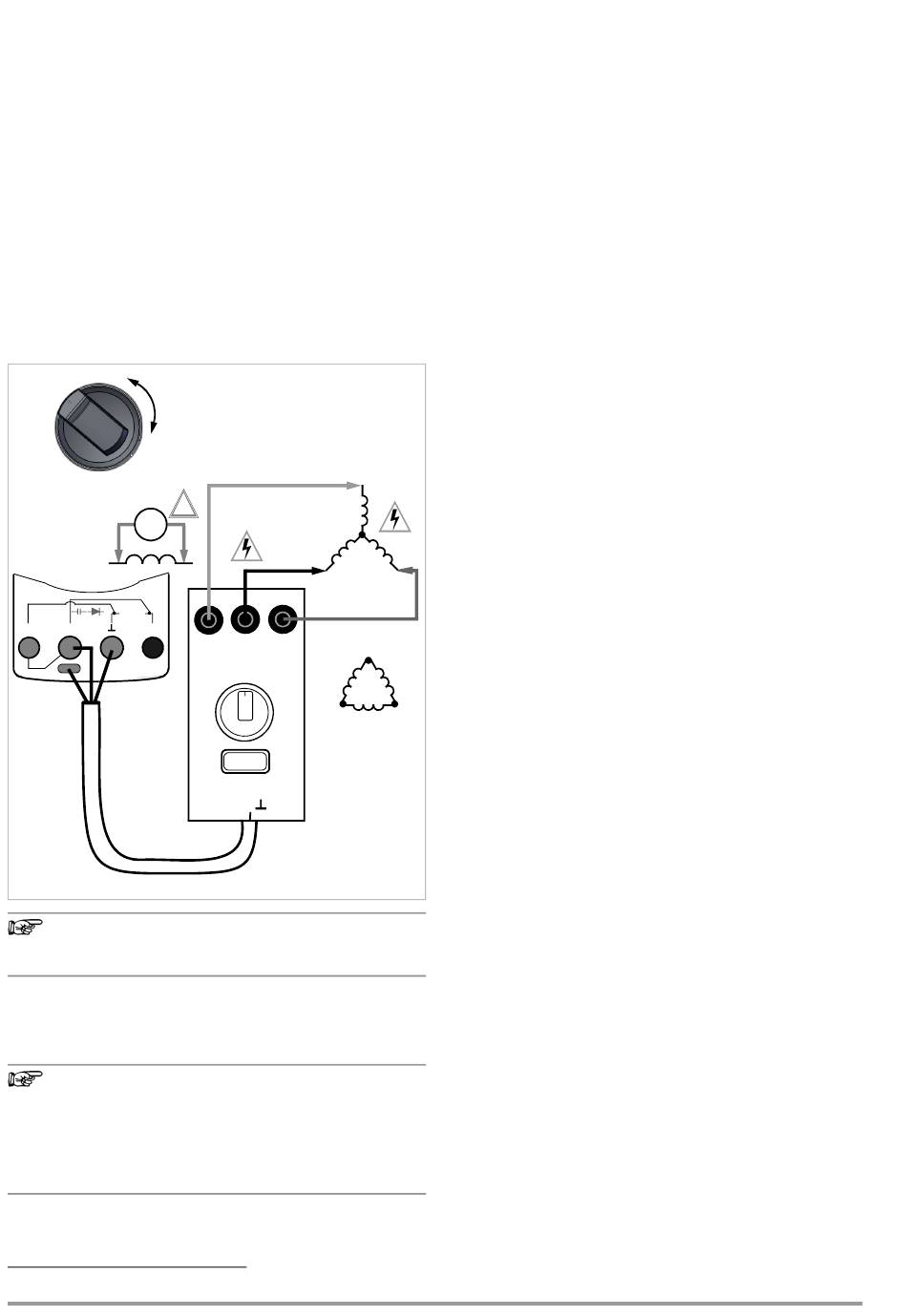

8.3.2.1 De meting voorbereiden
RISO
COIL
0 V !
V
m/4
Temp
COIL
S–
S+
A
U
Surge max
1200 V !
Opmerking
Windingssluitingen mogen alleen worden gemeten op
spanningsvrije wikkelingen.
➭ Zet de draaiknop op „
RISO
➭ Druk herhaaldelijk op de softkey Func totdat het meetbeeld
voor COIL op het display verschijnt.
Opmerking
Na aansluiting van de COIL ADAPTER XTRA op de multi-
meter is een handmatige instelling van de meetsoort en
de polariteit niet nodig (zie "Verbinding en contact" op
blz. 31). Na aansluiting wordt automatisch overgescha-
keld op de 3-fasen motormeting en op de polariteitsmo-
dus „Bipolar".
➭ U kunt de automatisch ingestelde meetsoort en de polariteit
bekijken in de „Setup for present measurement".
*
Vanaf firmwareversie 1.003.000.
30
5 mH tot 5 H
10 μH tot 50 mH
van ca. 0,16 kVA tot 160 kVA
van ca. 15 kVA tot 80 MVA
COIL ADAPTER XTRA en
meetkabels aansluiten
Voorbeeld
Sterschakeling
!
Impulsstromen tot
600 A mogelijk!
V
U
V
W
L1
0
V-W
V-U
U-W
W-U
U-V
W-V
V
Voorbeeld
High Low
Driehoekschakeling
COIL ADAPTER XTRA
COIL /
COIL
of
".
U
W
U
L2
W
L3
