8.9
Temperatuurmeting met weerstandsthermometer –
Temp RTD
De temperatuurmeting gebeurt met een weerstandsthermometer
van het type Pt100 of Pt1000 (toebehoren, wordt niet meegele-
verd), die aangesloten wordt op de spanningsingang.

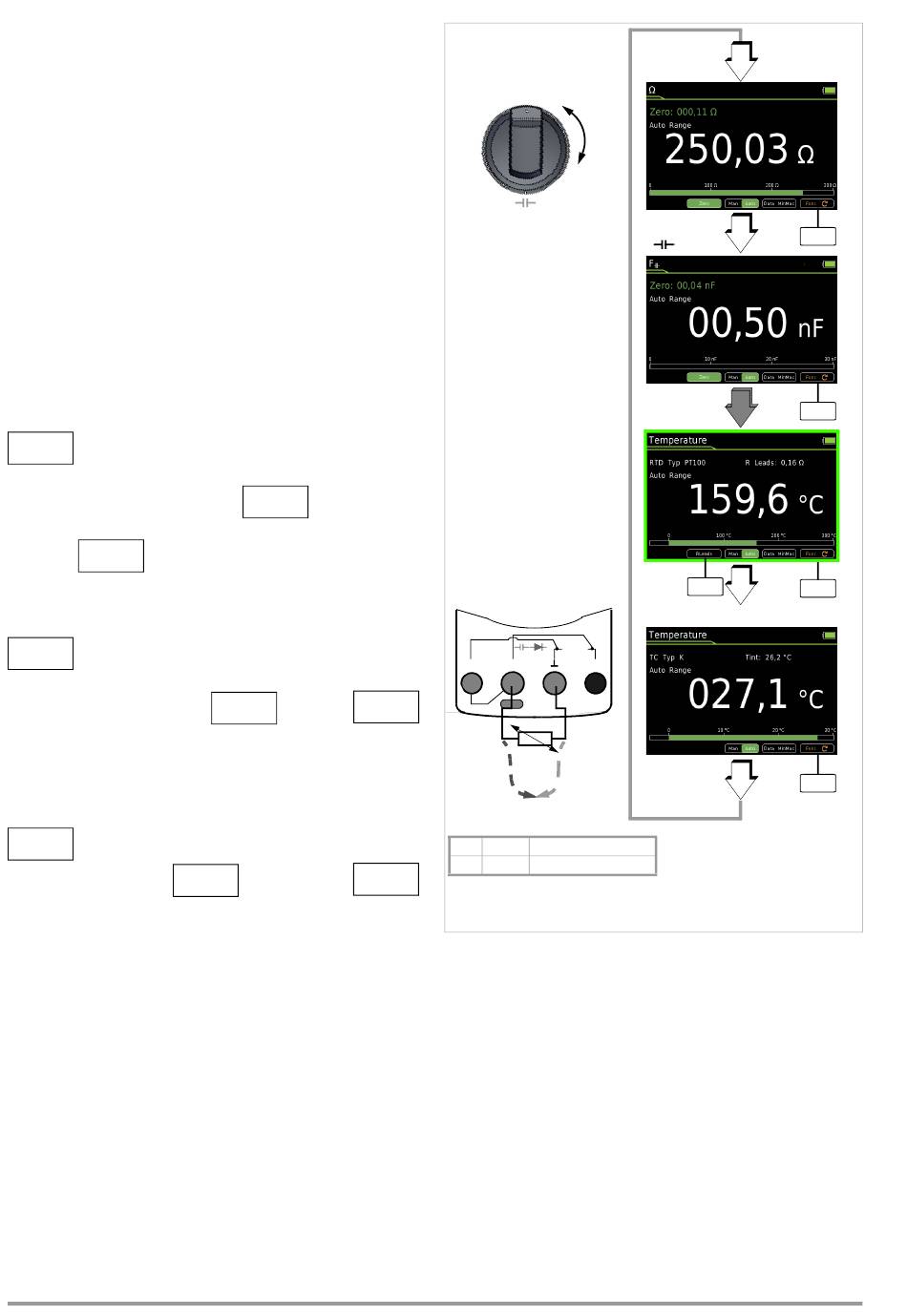

➭ Zet de draaiknop op „" of „Temp".
➭ Druk herhaaldelijk op de softkey Func totdat de meetfunctie
Temp RTD wordt weergegeven.
➭ Selecteer de aangesloten temperatuursensor, zie hieronder
voor het instellingenmenu.
➭ Bepaal de offsetweerstand met de softkey R Leads of voer een
bekende waarde in via het submenu „Setup for present
measurement", zie hieronder. De huidige ingestelde waarde
voor R leads verschijnt boven de meetweergave.
➭ Sluit de voeler met meetkabels op de connectoren aan zoals
afgebeeld.
➭ De meting begint onmiddellijk. Het apparaat geeft de gemeten
temperatuur in de gekozen eenheid aan.
De temperatuursensor kiezen
> Setup for present measurement
MENU
(Temp
Setup)
RTD
Temperature Sensor
OK
De temperatuureenheid kiezen
> Setup for present measurement
MENU
(Temp
Setup)
RTD
Temperature U/M
(°C = Standaardwaarde/fabrieksinstelling)
De offsetweerstand R Leads invoeren
> Setup for present measurement (Temp
MENU
R Leads
➭ Toets mt de cursorknoppen de bekende weerstand van aan-
sluitleidingen in:
kiest u de decade, d.w.z. de positie van
Met de knoppen
het cijfer dat u wilt veranderen en met de knoppen
het betreffende cijfer in. De defaultwaarde is 0,43 . De invoer-
grenzen liggen tussen 0 en 50 .
De weerstand van de toevoerleiding bepalen – R Leads
➭ Druk op de softkey RLeads. Op het display verschijnt „Short cir-
cuit cable!"
➭ Sluit de aangesloten meetkabels kort.
➭ Sla de gemeten offsetweerstand op met de softkey Save. De
vastgestelde waarde voor R Leads verschijnt boven de meet-
weergave. Er vindt een automatische compensatie van de
weerstand van de aansluitkabels bij toekomstige metingen
plaats. De weerstand van de toevoerleiding blijft ook in het ge-
heugen als u het apparaat uitschakelt.
42
OK
PT100 / PT1000
°C / °F
OK
Setup)
RTD
00.xx
OK
Temp
V
Temp
COIL
S+
S–
OK
RTD
Meetbereiken
– 200,0 + 850,0 C
RTD
Pt 100
Pt 1000 – 150,0 + 850,0 C
RTD
OK
stelt u
F
Temp RTD
RLeads
TEMP TC
m/4
A
