8.4
Absorptie index meten – DAR (alleen METRAHIT IM XTRA
BT en METRAHIT IM E-DRIVE BT)
Het meten van de absorptie index is als het ware een subtaak van
het meten van de polarisatie-index PI. Hierbij worden metingen
van de isolatieweerstand reeds na 30 sec. en na 60 sec. in een
bepaalde verhouding geplaatst.
Toepassing: snellere versie van het meten van de polarisatie-
index.

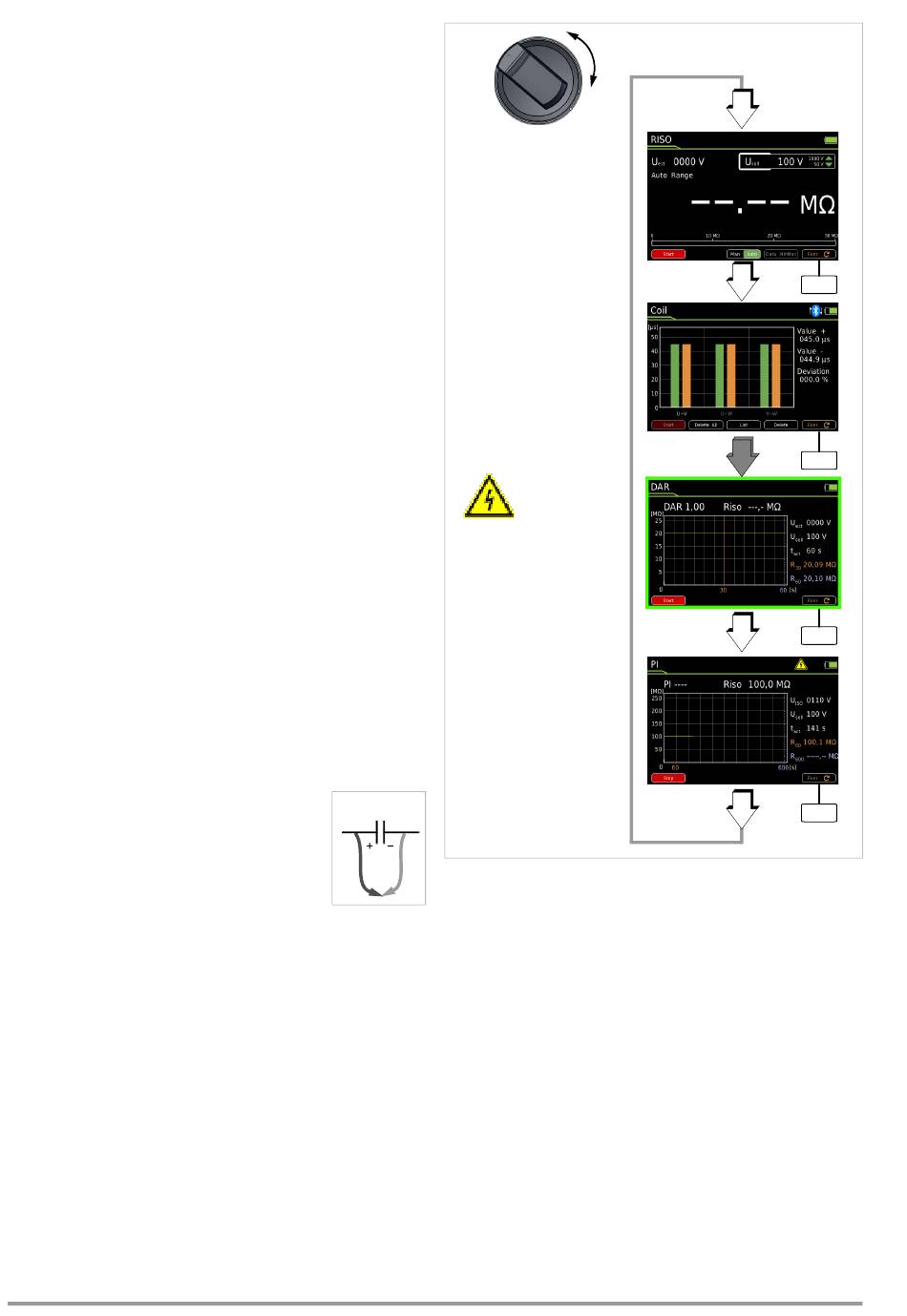

➭ Zet de draaiknop op „
RISO
➭ Druk herhaaldelijk op de softkey Func totdat het meetbeeld
voor DAR op het display verschijnt.
➭ Breng het meetobject in contact met de (krokodillen-)klem-
men die op de meetpennen zijn aangebracht.
➭ In deze schakelaarstand verricht u een meting van de externe
spanning V AC+DC TRMS.
➭ Als het meetobject spanningsvrij is (U
de meting beginnen.
➭ Activeer de meting door op de softkey Start te drukken. Tijdens
de meting knippert het hoogspanningssymbool naast de bat-
terijstatusindicator.
➭ Met de softkey Stop kunt u de meting op elk gewenst moment
annuleren.
De meting wordt opgetekend en u kunt het verloop van de meting
volgen als een curve op de tijdas.
Na het bereiken van de 30 s-markering wordt het resultaat voor
R
weergegeven. Na het bereiken van de 60 s-markering wordt
30
de meting automatisch gestopt en wordt het resultaat voor R
DAR weergegeven.
Naast de grafische weergave worden de volgende meetwaarden
digitaal weergegeven:
DAR
Absorptie-index na 60 s
Riso
Actuele meetwaarde in M/G
U
Actuele meetspanning (huidige waarde)
ext
U
Testspanning (nominale waarde)
set
t
Gemeten tijd sinds het begin van de meting
act
R
Meetwaarde na 30 s in M/G
30
R
Meetwaarde na 60 s in M/G
60
Na afloop van de meting wordt een eventuele
restspanning U
weergegeven. Deze kan het
ext
gevolg zijn van leidingcapaciteiten en een capaci-
tief testobject, weergegeven. De interne weer-
stand van 1 M van het apparaat zorgt er voor
dat de ladingen snel verdwijnen.
Het contact met de isolatieweerstand moet hiervoor
blijven bestaan.
34
".
= 0000 V), kunt u met
ext
Ontladen
0 V !
RISO
Pictogram knippert:
en
60
wanneer de testspanning
wordt ingeschakeld
RISO
COIL
Zero:
Coil
DAR
PI
