Milliohmmeting – Rlo (2-draads meting)
(alleen METRAHIT IM XTRA BT en METRAHIT IM E-DRIVE)
➭ Sluit de stroomtoevoer van de stroomkring van het apparaat
af dat u wilt meten en ontlaad alle hoogspanningscondensa-
toren.
!
Let op!
Het meetobject moet spanningsloos zijn!
Als een externe spanning Uext van > 2 V bestaat, dan
wordt er een optische en akoestische waarschuwing ge-
geven. Bovendien wordt de meting geblokkeerd.
De spanningsvrijheid meten met behulp van de ge-
lijkspanningsmeting, zie Hoofdst. 8.6.4.
➭ Zet de draaiknop op Rlo.
➭ Selecteer de gewenste teststroom Ip set met de cursortoetsen
.
➭ Kies de gewenste polariteit voor de teststroom Ip set:
/+/–

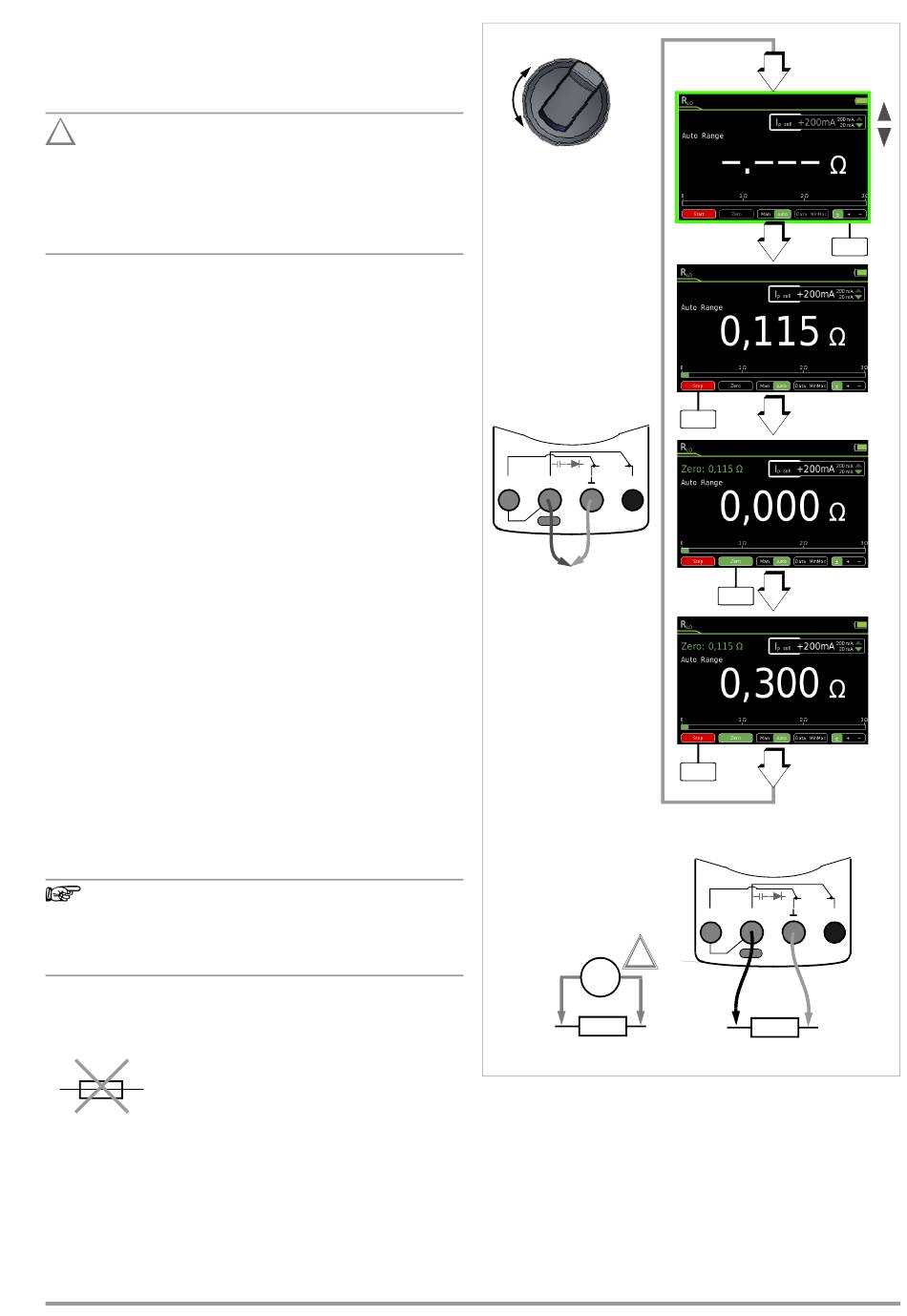

➭ Sluit het testobject aan zoals getoond op de afbeelding.
➭ Activeer de meting door op de softkey Start op het apparaat of
op de Start-toets op de meegeleverde drukknopsonde te
drukken.
➭ Voer indien nodig een nulpuntinstelling uit met de toets Zero,
voor een beschrijving zie hieronder.
➭ Om de meting te stoppen, drukt u op de softkey Stop.
Verbeteren van de nauwkeurigheid door nulpuntinstelling – Zero
In alle meetbereiken kunt u de weerstand van de toevoerleidingen
en overgangsweerstanden elimineren met een nulpuntinstelling.
➭ Om dit te doen, moet u de aangesloten meetkabels kortsluiten.
➭ Activeer de meting door op de softkey Startte drukken.
➭ Als de waarde voor Zero onder een toelaatbare drempel van 0
tot 50% van het meetbereik ligt, zal de softkey Zero niet meer
gerasterd in beeld verschijnen, zodat de functie Zero met een
druk op de toets Zero kan worden geactiveerd.
➭ De vastgestelde waarde voor Zero wordt bewaard en weerge-
geven boven het metingendisplay. Er vindt een automatische
compensatie van de weerstand van de aansluitkabels bij toe-
komstige metingen plaats. De weerstand van de toevoerleiding
wordt gewist nadat de meting is voltooid.
➭ Door opnieuw op Zero te drukken tijdens de meting of door de
meting te beëindigen, wordt de correctie- of offsetwaarde
weer gewist. De in beeld verschenen tekst verdwijnt.
Opmerking
Voor de milliohmmeting kan geen submenu „Setup for
present measurement" worden opgeroepen, omdat de
nulpuntinstelling en de polariteit naar de teststroom I
rechtstreeks in het meetbeeld kunnen worden gekozen.
Defecte zekering
Als de zekering defect is, is een meting niet mogelijk en verschijnt
het volgende scherm: .
