8.5
Meting polarisatie-index – PI (alleen METRAHIT IM XTRA
BT en METRAHIT IM E-DRIVE BT)
Bij elektrische machines is het meten van de polarisatie-index
aanbevolen. Dit is een uitgebreidere meting van de isolatieweer-
stand R
. Gedurende 10 minuten wordt de meetgelijkspanning
ISO
van de multimeter op de isolatie opgebracht. R
en na tien minuten afgelezen. Als de isolatie in orde is, is de
waarde na tien minuten hoger dan die na één minuut. De verhou-
ding tussen de meetwaarden is de polarisatie-index. Door langer
inwerken van de meetgelijkspanning worden de ladingdragers in
de isolatie afgesteld, er ontstaat dus een polarisatie. De polarisa-
tie-index geeft aan of de ladingdragers in de isolatie nog beweeg-
lijk zijn, d.w.z. of er überhaupt een polarisatie kan intreden. Dit is
opnieuw een maat voor de toestand van de isolatie.
In principe kan het volgende worden gedefinieerd:
PI-waarden < 1 :
Er moet naar een fout worden gezocht
PI-waarden = 1 2
Onderhoud wordt aanbevolen
PI waarden = 2 4
Meetobject in orde,
onmiddellijke actie is niet vereist.
Preventief onderhoud kan worden
ingepland afhankelijk van de werklast.
PI-waarden > 4
Meetobject is helemaal in orde
Toepassing: bepalen van de mate van vocht of verontreiniging
Voor elektrische aandrijvingen geldt het volgende voor de isolatie
ervan:
PI 2
intacte isolatie
zeer goede isolatie
PI > 4

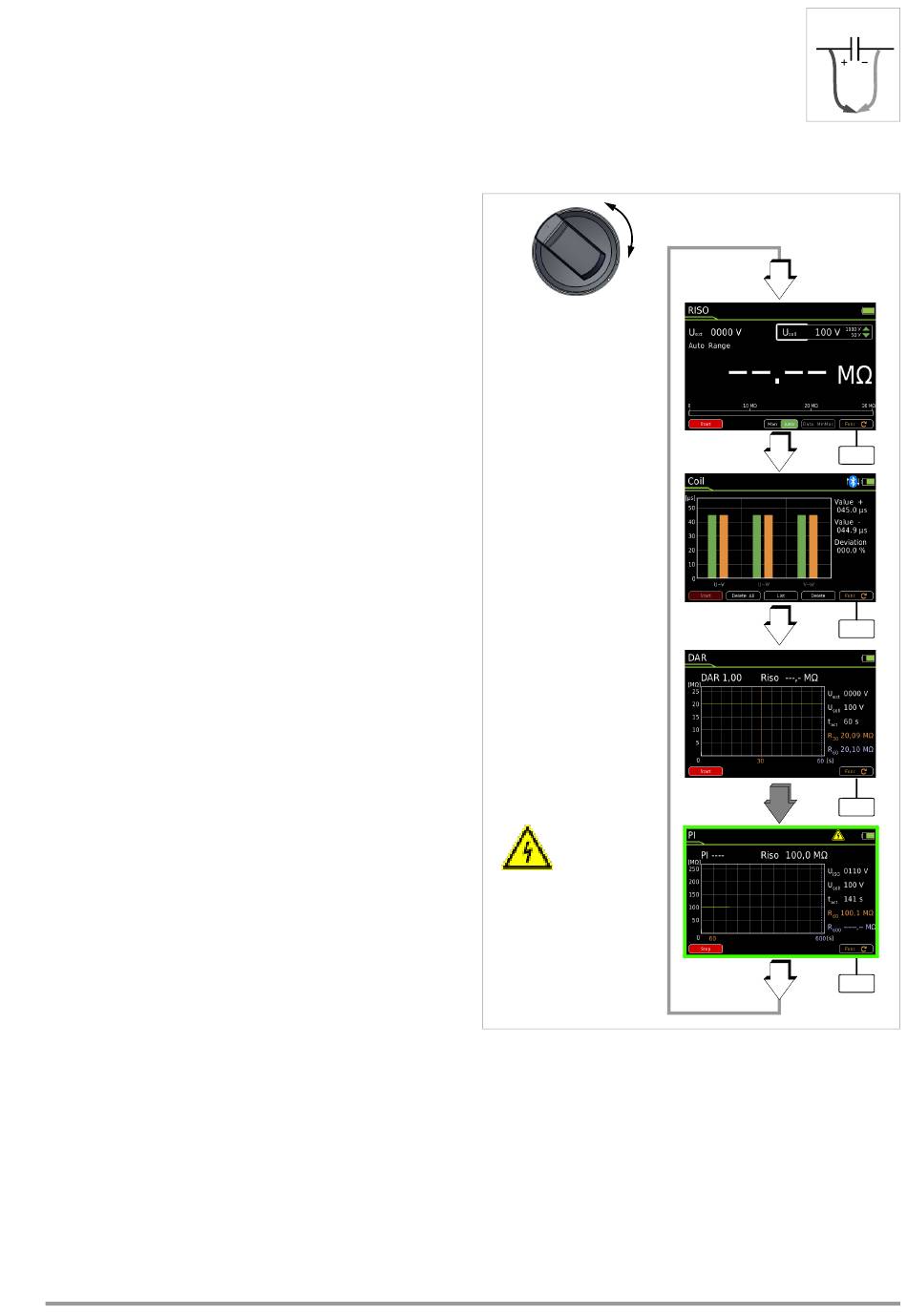

➭ Zet de draaiknop op „
RISO
➭ Druk herhaaldelijk op de softkey Func totdat het meetbeeld
voor PI op het display verschijnt.
➭ Breng het meetobject in contact met de (krokodillen-)klem-
men die op de meetpennen zijn aangebracht.
➭ In deze schakelaarstand verricht u een meting van de externe
spanning V AC+DC TRMS.
➭ Als het meetobject spanningsvrij is (U
de meting beginnen.
➭ Activeer de meting door op de softkey Start te drukken. Tij-
dens de meting knippert het hoogspanningssymbool naast de
batterijstatusindicator.
➭ Met de softkey Stop kunt u de meting op elk gewenst moment
annuleren.
De meting wordt opgetekend en u kunt het verloop van de meting
volgen als een curve op de tijdas.
Na het bereiken van de 60 s-markering wordt het resultaat voor
R
weergegeven. Na het bereiken van de 600 s-markering wordt
60
de meting automatisch gestopt en wordt het resultaat voor R
en PI weergegeven.
Naast de grafische weergave worden de volgende meetwaarden
digitaal weergegeven:
PI
Polarisatie-index na 600 s
Riso
Actuele meetwaarde in M/G
U
Actuele meetspanning (huidige waarde)
ext
U
Testspanning (nominale waarde)
set
t
Gemeten tijd sinds het begin van de meting
act
R
Meetwaarde na 60 s in M/G
60
R
Meetwaarde na 600 s in M/G
600
Gossen Metrawatt GmbH
wordt na één
ISO
".
= 0000 V), kunt u met
ext
Na afloop van de meting wordt een eventuele
restspanning U
weergegeven. Deze kan het
ext
gevolg zijn van leidingcapaciteiten en een capaci-
tief testobject, weergegeven. De interne weer-
stand van 1 M van het apparaat zorgt er voor
dat de ladingen snel verdwijnen.
Het contact met de isolatieweerstand moet hiervoor
blijven bestaan.
RISO
COIL
Pictogram knippert:
wanneer de testspanning
wordt ingeschakeld
600
Fout „OL" (Overload)
Bij het meten van de polarisatie-index wordt de isolatieweerstand
R
gemeten na één en na tien minuten, waarbij de tweede
ISO
waarde hoger moet zijn (zie begin van het hoofdstuk). „OL" (Over-
Load) verschijnt als de eindwaarde van het meetbereik wordt
overschreden. Voor R
bij 31000 digits of 3,1 G. Als deze waarde bij het begin van de
meting al wordt overschreden, kan er dus geen PI-waarde wor-
den bepaald omdat de tweede waarde hoger moet zijn.
RISO
Zero:
Coil
DAR
PI
ligt de eindwaarde van het meetbereik
ISO
Ontladen
0 V !
Func
Func
Func
Func
35
