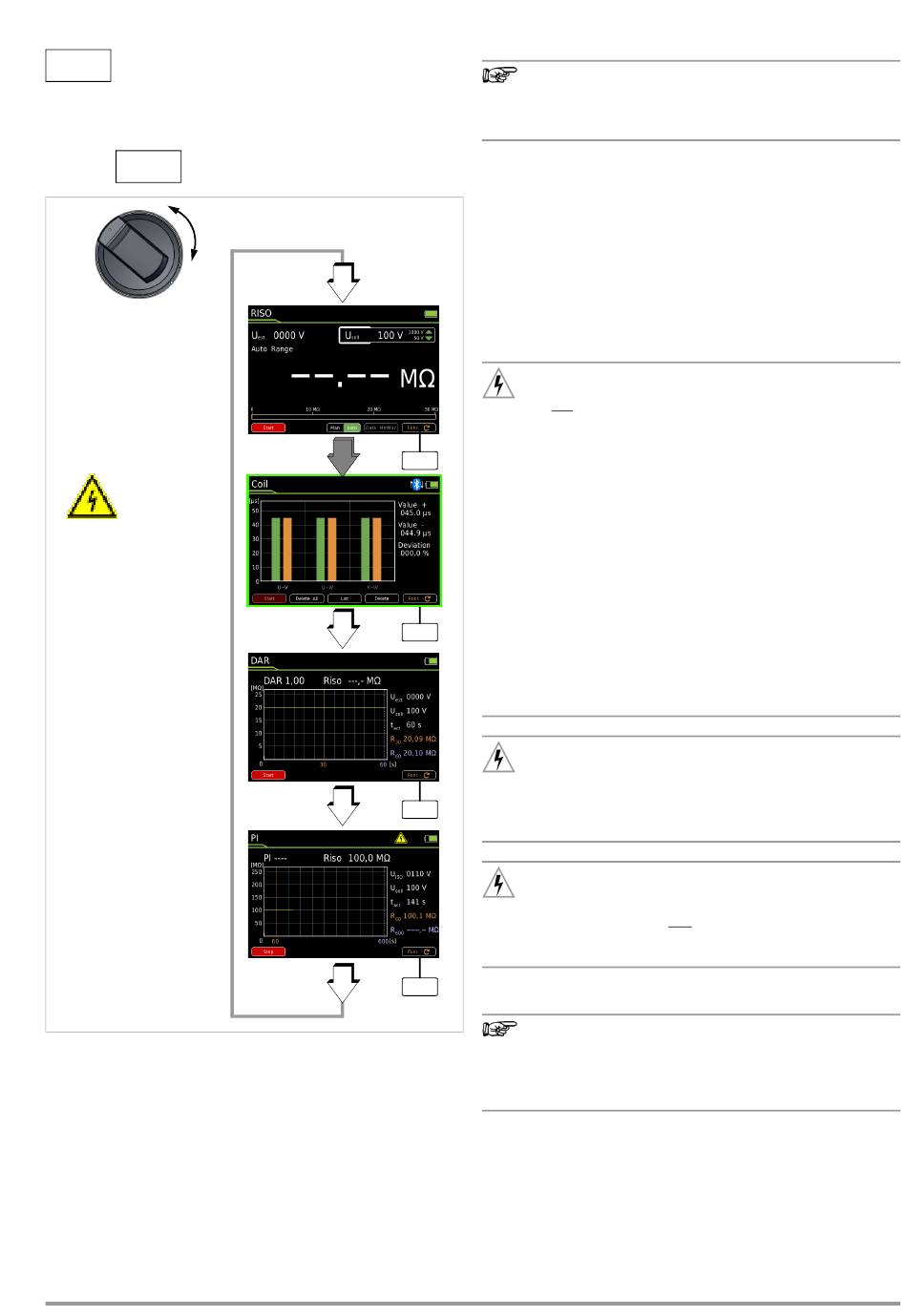

De automatisch ingestelde meetsoort en de polariteitsmodus
bekijken
> Setup for present measurement > Parameters
MENU
Meetsoort:
Motor 3 fasen (driefasenmotor (U, V, W))
Polariteitsmodus:
Bipolair
2x > meetbeeld
ESC
RISO
COIL
Pictogram knippert:
wanneer de testspanning
wordt ingeschakeld
Testspanning (U
= 1000 V)
set
De testspanning van de windingssluitingsmeting is vast ingesteld
op 1000 V en kan niet worden gewijzigd.
Gossen Metrawatt GmbH
RISO
Zero:
Coil
Func
Func
DAR
Func
PI
Func
Verbinding en contact
➭ Zorg ervoor dat het meetobject spanningsloos is.
Opmerking
In combinatie met de COIL ADAPTER XTRA kunnen
externe spanningen slechts in beperkte mate worden
gedetecteerd.
➭ Sluit de COIL ADAPTER XTRA met de scoop-proof stekker aan
op de vrijgegeven connectoren S+ en van de multimeter.
➭ Sluit de drie meetkabels aan op de met U, V en W gemar-
keerde connectoren van de COIL ADAPTER XTRA aan. Let ook
op de kleurcodering van de meetkabels en de connectoren
ten opzichte van elkaar wanneer u ze insteekt.
➭ Breng het inductieve meetobject naar mogelijkheid in contact
met de optionele (kroko)klemmen die op de meetpennen zijn
aangebracht. Maak tegelijkertijd contact met de wikkelingaan-
sluitingen U, V en W of L1, L2 en L3.
Let op: hoogspanning!
Raak niet de geleidende uiteinden van de meetpennenaan zolang
de meting actief is en de softkey Stop wordt weergegeven.
Er staat een spanning van max. 1200 Volt op de twee vrijgege-
ven uitgangsconnectors van de multimeter en er staat een
gepulste spanning op de uitgangsconnectors van de COIL
ADAPTER XTRA (voorzien van U, V, W).
Multimeter: er kan een stroom van 2,5 mA (in het meetappa-
raat begrensd) door uw lichaam stromen. Deze bereikt wel-
iswaar geen levensgevaarlijke waarden, maar u voelt de
elektrische schok wel.
COIL ADAPTER XTRA: op de uitgangsconnectors kunnen
impulsstromen bestaan tot 600 A.
Het meetobject kan worden opgeladen: wacht na elke meting
totdat de spanning op het meetobject is afgenomen. Pas
als na de melding „Discharging – please wait" de melding
„Select next switch position at COIL Adapter" verschijnt,
mag u de draaiknop worden gebruikt en dus de volgende
meting worden gestart. Doet u dit niet, dan kan het aanra-
ken van het meetobject levensgevaarlijk zijn!
Let op: hoogspanning!
Afhankelijk van de transformatieverhouding kunnen bij het
meten van de windingssluiting aan transformatoren zeer
hoge en gevaarlijke spanningen aan de uitgangszijde optre-
den.
Let op: hoogspanning!
Voor metingen aan 3-fasige machines moeten om veilig-
heidsredenen altijd alle drie motoraansluitingen op de adap-
ter zijn aangesloten. Er kunnen gevaarlijke spanningen op
vrije motoraansluitingen staan.
Het inductantiebereik kiezen
Opmerking
Met de tuimelschakelaar van de COIL ADAPTER XTRA
selecteert u het inductantiebereik High/Low:
High:
5 mH tot 5 H
Low:
10 μH tot 50 mH (15 kVA tot 80 MVA)
(0,16 kVA tot 160 kVA)
31
