Spanning meten
!
Warnung!
Houd er rekening mee dat gevaarlijke spanningspieken
bij een meting met een laagdoorlaatfilter onderdrukt wor-
den. Meet de spanning allereerst zonder laagdoorlaatfil-
ter zodat u mogelijke gevaarlijke spanningen kunt
herkennen.
Opmerking
De schakelaarstand „RISO" is beschikbaar voor detectie
van externe spanning tijdens de isolatieweerstandsme-
ting. Voor exacte metingen van de spanning voert u deze
uit in de schakelaarstand V

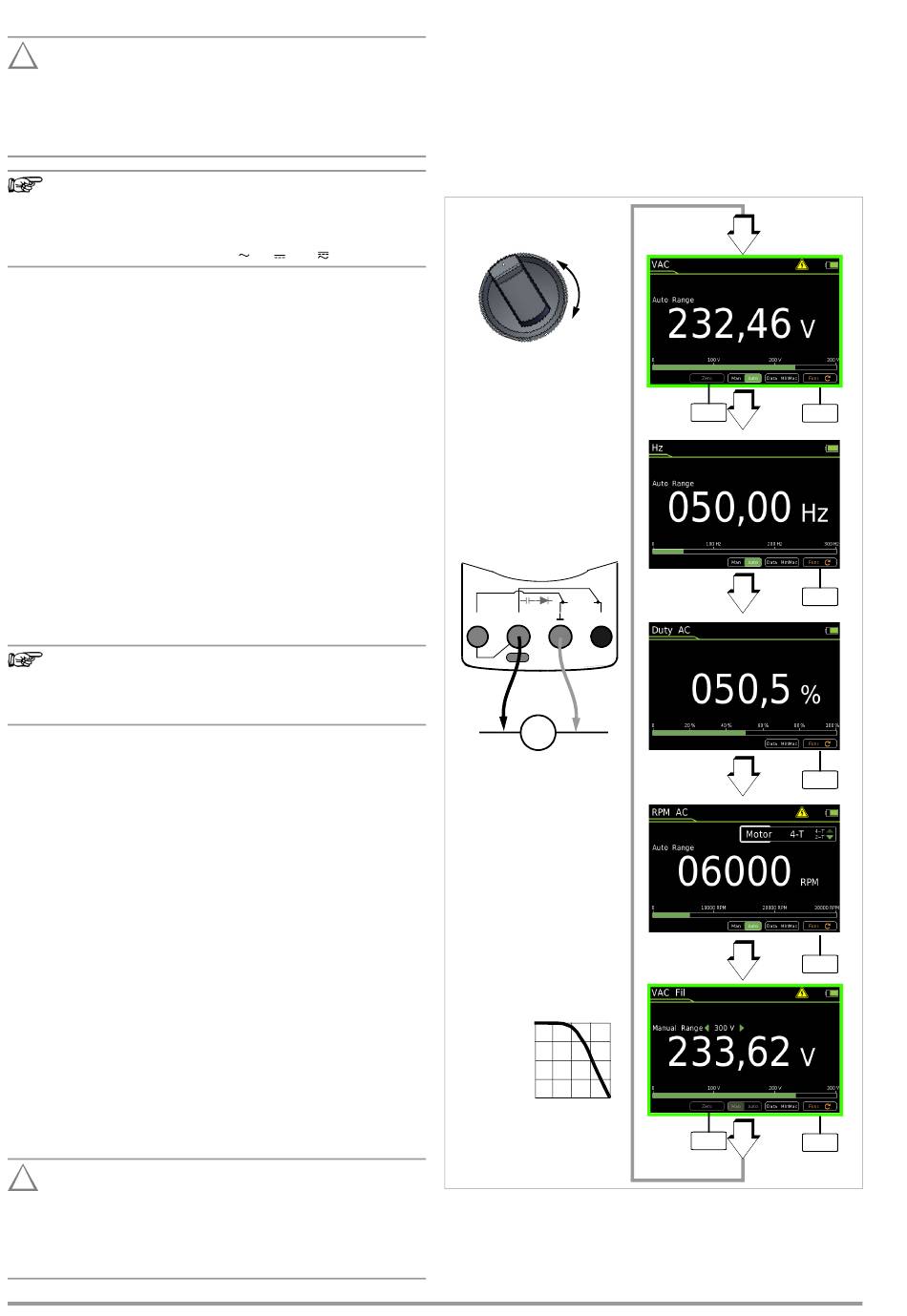

8.6.1 Wisselspanning en frequentie meten VAC en Hz
met schakelbaar laagdoorlaatfilter
➭ Zet de draaischakelaar in functie van de meten spanning c.q.
frequentie op V~ resp. Hz.
➭ Druk op de toets MENU.
➭ Druk op de softkey „Setup for Present Measurement".
➭ Controleer of de parameter Clip is ingesteld op Off. Doet u dit
niet, dan worden alle meetwaarden aangegeven in A en ge-
corrigeerd met de gekozen omzettingsverhouding voor een
aangesloten stroomtangsensor weergegeven.
➭ Druk tweemaal op ESC om terug te keren naar het meetbeeld.
➭ Druk herhaaldelijk op de softkey Func totdat de gewenste
meetfunctie wordt weergegeven.
➭ Sluit de meetleidingen aan zoals getoond op de afbeelding.
De aansluiting „" moet zo dicht mogelijk bij het aardpotenti-
aal liggen.
VAC – Spanningsmeting
Opmerking
Binnen het bereik 1000V wordt u gewaarschuwd door
een intervalsignaal als de meetwaarde de eindwaarde
van het meetbereik overschrijdt.
Overtuig u er van dat er geen stroommeetbereik („A") is ingeschakeld
als u uw multimeter aansluit om spanning te meten! Als de uitscha-
kelgrenswaarden van de zekeringen bij verkeerde bediening worden
overschreden, dan is dit gevarlijk voor u en voor uw apparaat!
➭ U kunt heen en weer schakelen tussen spanning meten met
of zonder laagdoorlaatfilter.
➭ Druk herhaaldelijk op de softkey Func totdat de eenheid VAC of
VAC Fil op het display verschijnt.
➭ Voer indien nodig een nulpuntinstelling uit met de toets Zero,
voor een beschrijving zie Hoofdst. 8.6.4.
Hz – Frequentiemeting
➭ Leg de meetgrootheid aan zoals bij het meten van spanning.
➭ Kies met de hand het meetbereik voor de spanningsampli-
tude. Bij het overschakelen op frequentiemeting blijft het eer-
der ingestelde spanningsmeetbereik behouden.
➭ Druk herhaaldelijk op de softkey Func totdat de eenheid Hz op
het display verschijnt. De laagste meetbare frequenties en de
maximaal geoorloofde spanningen vindt u in hoofdst. 10
„Technische karakteristieken".
VAC Fil – Spanningsmeting met laagdoorlaatfilter
!
Let op!
Houd er rekening mee dat gevaarlijke spanningspieken
bij deze meting onderdrukt worden, zie ook spannings-
comparator.
Meet de spanning allereerst zonder laagdoorlaatfilter
zodat u mogelijke gevaarlijke spanningen kunt herkennen.
36
, V
of V .
Desgewenst kunt u een 1 kHz/-3dB-laagdoorlaatfilter inschakelen
om bij metingen bijv. aan kabels capacitief ingekoppelde hoogfre-
quente impulsen > 1 kHz uit te filteren, d.w.z. ongewenste span-
ningen van meer dan 1 kHz te onderdrukken.
Als het laagdoorlaatfilter is ingeschakeld, ziet u Fil op het display
staan. De multimeter schakelt automatisch over naar de handma-
tige meetbereikkeuze.
Met ingeschakeld filter en bij signalen > 500 Hz wordt de gespeci-
ficeerde meetnauwkeurigheid niet gehaald.
V~
Hz
Meetbereiken:
V: 300 mV/3 V/30 V
V: 300 V/1000 V
Hz: 300 Hz/3 kHz/
Hz: 30 kHz/300 kHz
V
m/4
Temp
COIL
S–
S+
A
~
max. 1000 V 3 kHz
Hz: 1 Hz 300 kHz
6
P
= 3 x 10
V x Hz
max
V~ & Filter
VAC
Zero
Func
Hz
Func
Duty AC
Func
RPM AC
Func
VAC Fil
Zero
Func
