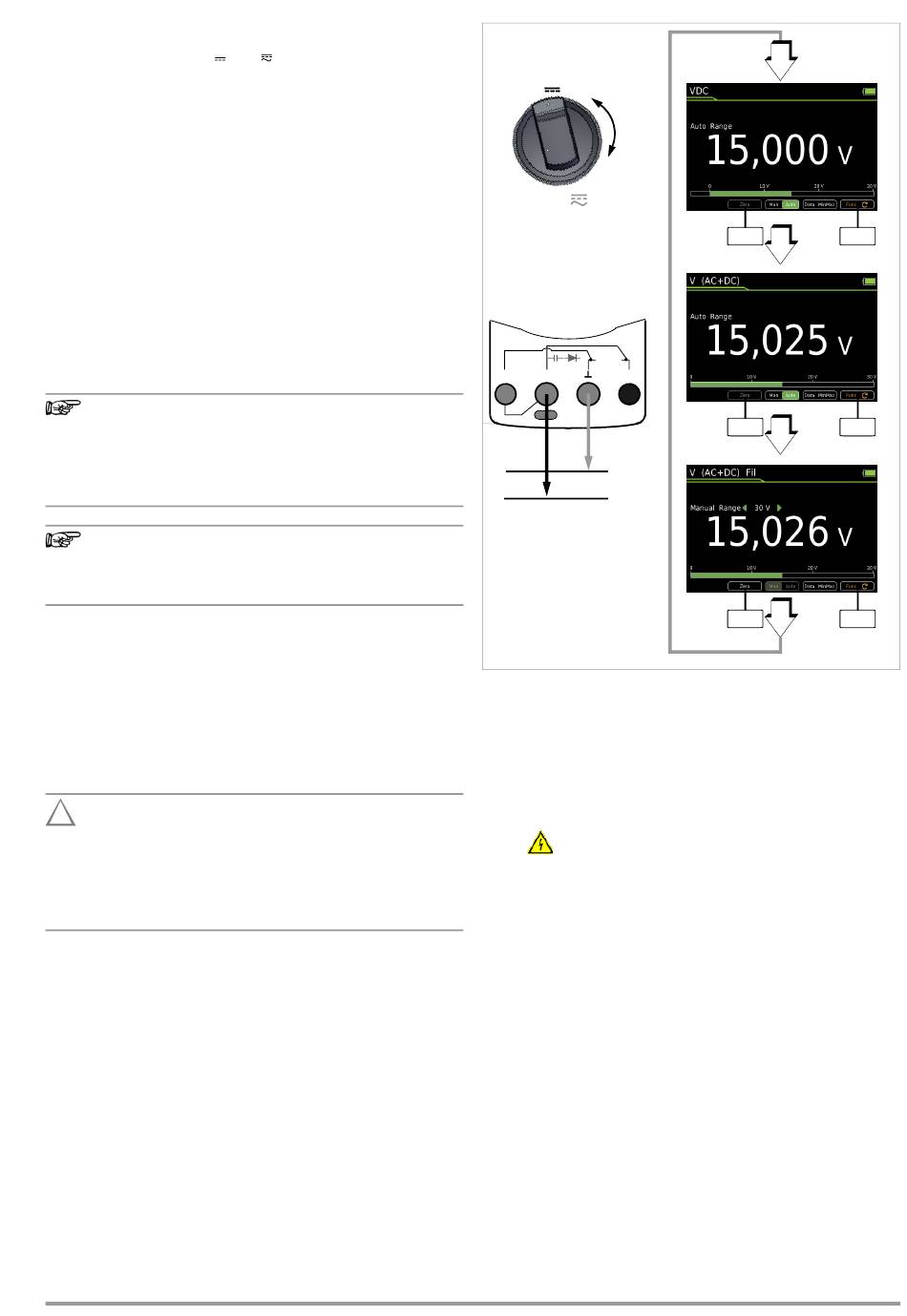

8.6.4 Gelijkspanning en mengspanning meten VDC en
V (AC+DC)
➭ Zet de draaiknop op V
➭ Druk op de toets MENU.
➭ Druk op de softkey „Setup for Present Measurement".
➭ Controleer of de parameter Clip is ingesteld op Off. Doet u dit
niet, dan worden alle meetwaarden aangegeven in A en ge-
corrigeerd met de gekozen omzettingsverhouding voor een
aangesloten stroomtangsensor weergegeven.
➭ Druk tweemaal op ESC om terug te keren naar het meetbeeld.
➭ Druk herhaaldelijk op de softkey Func totdat de gewenste
meetfunctie wordt weergegeven.
➭ Voer indien nodig een nulpuntinstelling uit met de toets Zero,
voor een beschrijving zie hieronder.
➭ Sluit de meetleidingen aan zoals getoond op de afbeelding.
De aansluiting „" moet zo dicht mogelijk bij het aardpotenti-
aal liggen.
➭ De meting begint onmiddellijk.
Opmerking
V (AC+DC) meting: de DC component die in het kleinste
meetbereik (300 mV) wordt weergegeven, heeft een off-
set. Dit is inherent aan het systeem. Voor een nauwkeu-
rige meting van de DC-component moet u de meetfunc-
tie VDC kiezen.
Opmerking
Binnen het bereik 1000V wordt u gewaarschuwd door
een intervalsignaal als de meetwaarde de eindwaarde
van het meetbereik overschrijdt.
Overtuig u er van dat er geen stroommeetbereik („A") is ingescha-
keld als u uw multimeter aansluit om spanning te meten! Als de
uitschakelgrenswaarden van de zekeringen bij verkeerde bedie-
ning worden overschreden, dan is dit gevarlijk voor u en voor uw
apparaat!
Zodra de knop Man / Auto wordt ingedrukt en de gemeten waarde
< 280 mV is, schakelt de multimeter over op mV-meetbereik.
V (AC+DC) Fil – Meten met laagdoorlaatfilter
!
Let op!
Houd er rekening mee dat gevaarlijke spanningspieken
bij deze meting onderdrukt worden, zie ook spannings-
comparator.
Wij raden u aan de spanning allereerst zonder laagdoor-
laatfilter te meten zodat u mogelijke gevaarlijke spannin-
gen kunt herkennen.
Desgewenst kunt u een 1 kHz/-3dB-laagdoorlaatfilter inschakelen
om bij metingen bijv. aan kabels capacitief ingekoppelde hoogfre-
quente impulsen > 1 kHz uit te filteren, d.w.z. ongewenste span-
ningen van meer dan 1 kHz te onderdrukken.
Als het desbetreffende laagdoorlaatfilter is ingeschakeld, ziet u Fil
op het display staan. De multimeter schakelt automatisch over
naar de handmatige meetbereikkeuze.
Met ingeschakeld filter en bij signalen > 500 Hz wordt de gespeci-
ficeerde meetnauwkeurigheid niet gehaald.
Gossen Metrawatt GmbH
of V
.
V
V
Meetbereiken:
300 mV/3 V/30 V
300 V/1000 V
V
m/4
Temp
COIL
S+
S–
A
– (+)
+ (–)
max. 1000 V 3 kHz
6
P
= 3 x 10
V x Hz
max
Spanningscomparator voor het weergeven van gevaarlijke span-
ningen
Het ingangsignaal resp. het meetsignaal wordt door een span-
ningscomparator onderzocht op gevaarlijke pieken, omdat deze
door de functie van het laagdoorlaatfilter onzichtbaar gemaakt
worden.
Bij U > 15 V AC of U > 25 V DC verschijnt een gevarensymbool in
beeld:
Verbeteren van de nauwkeurigheid door nulpuntinstelling – Zero
In alle spanningsmeetbereiken kunt u de momenteel gemeten
spanning aftrekken van toekomstige metingen.
➭ Druk op de softkey Zero.
➭ De vastgestelde waarde voor Zero wordt bewaard en weerge-
geven boven het metingendisplay. Er vindt een automatische
compensatie van de toekomstige metingen plaats. Deze
waarde blijft bewaard, ook als het apparaat is uitgeschakeld.
➭ Wanneer de meetfunctie wordt gewijzigd, blijft de waarde voor
Zero behouden. Door opnieuw op Zero te drukken of het appa-
raat uit te schakelen, wordt de correctie- of offsetwaarde weer
gewist. De in beeld verschenen tekst verdwijnt.
VDC
Func
Zero
V (AC+DC)
Func
Zero
V (AC+DC) Fil
Func
Zero
39
