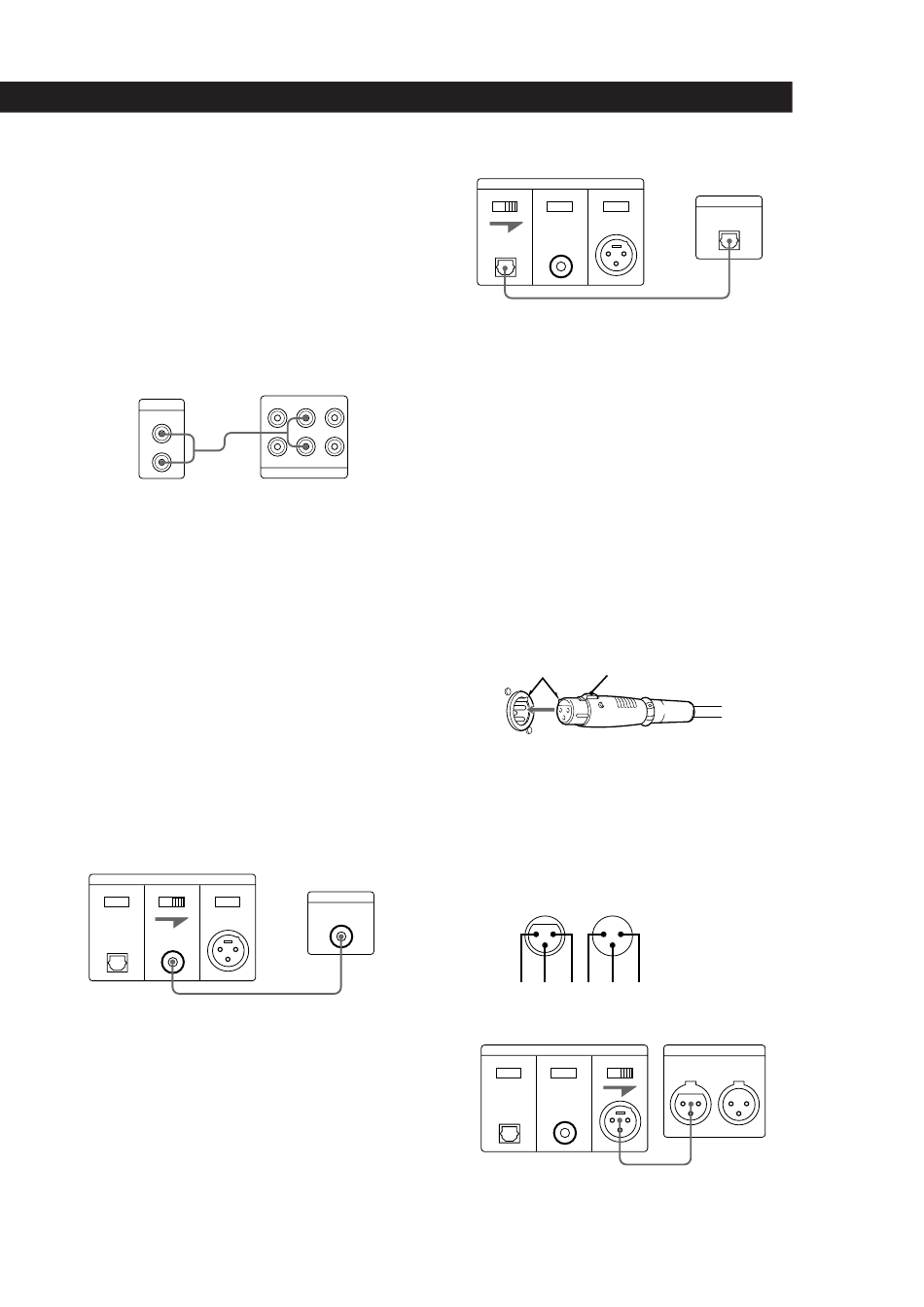

Anslutningarna
p Anslutning mellan de analoga ut- och ingångarna
När den medföljande ljudkabeln används vid
anslutning: var noga med att ansluta de färgade
kontakterna på kabeln till ut- och ingångarna med
motsvarande färger: de röda kontakterna till de röda
(högra) in- och utgångarna och de vita till de vita
(vänstra) in- och utgångarna. Gör anslutningarna på
korrekt sätt för att undvika brum och störningar i
ljudet.
CD-spelare
LINE OUT
L
R
p Anslutning mellan de digitala ut- och ingångarna
När en digital utgång på denna CD-spelare ansluts
till den motsvarande digitala ingången på en
förstärkare, digital-analogomvandlare, ett DAT-däck
eller en MD-spelare, möjliggör det överföring av de
digitala ljudsignalerna utan någon som helst
försämring av ljudkvaliteten. Efter CD-spelarens
anslutning till ett DAT-däck eller en MD-spelare, är
det möjligt att spela in CD-musiken digitalt på ett
DAT-band eller en MD-skiva. Observera emellertid
att upp/nedtoning av ljudet (sid. 16) inte kan
utnyttjas efter att anslutningen gjorts via en digital
utgång på denna CD-spelare.
• CD-spelarens anslutning till en förstärkare o.s.v. med
en koaxial, digital ingång
Använd en lämplig koaxialkabel (tillval) för att ansluta
utgången DIGITAL OUT COAXIAL till den koaxiala,
digitala ingången.
CD-spelare
DIGITAL OUT
OPTICAL
COAXIAL
BALANCED
OFF
ON
OFF
ON
OFF
ON
Skjut omkopplaren DIGITAL OUT COAXIAL på
baksidan till tillslaget läge ON. Låt omkopplaren stå
i frånslaget läge OFF när anslutningen inte görs via
den koaxiala, digitala utgången.
• CD-spelarens anslutning till en förstärkare o.s.v. med
en optisk, digital ingång
Använd en lämplig optisk kabel (tillval) för att ansluta
utgången DIGITAL OUT OPTICAL på CD-spelaren till
den optiska, digitala ingången. Dra ut uttagskyddet och
skjut in kontakten på kabeln i utgången.
Förstärkare
TUNER
CD
AUX
L
R
INPUT
Digital förstärkare o.s.v.
DIGITAL IN
COAXIAL
CD-spelare
DIGITAL OUT
OPTICAL
COAXIAL
BALANCED
OFF
ON
OFF
ON
OFF
ON
Skjut omkopplaren DIGITAL OUT OPTICAL på
baksidan till tillslaget läge ON. Låt omkopplaren stå i
frånslaget läge OFF när anslutningen inte görs via den
optiska, digitala utgången.
• CD-spelarens anslutning till en förstärkare o.s.v. med
en symmetrisk, digital ingång
Använd kabeln XLR-3-32 med Cannon-kontakter (tillval),
eller en kabel med likvärdiga kontakter (tillval), för att
ansluta den symmetriska utgången DIGITAL OUT
BALANCED till den symmetriska ingången. Efter att
anslutningen gjorts mellan de symmetriska in- och
utgångarna påverkas inte ljudåtergivningen av störningar
i omgivningen. Detta slags anslutning används ofta av
teknikerna i professionella skiv-, tv- och radiostudior.
När kabeln XLR-3-32 med Cannon-kontakter (tillval) eller
en kabel med likvärdiga kontakter (tillval) används
A
B
Anslutning
Anpassa del A till del A enligt ovanstående illustration.
Skjut in kontakten så långt det går.
Urkoppling
Håll låsknappen B intryckt och dra ut kontakten.
Fördelning av anslutningsstift
IN
OUT
2
3
1
1
3
CD-spelare
DIGITAL OUT
OPTICAL
COAXIAL
BALANCED
OFF
ON
OFF
ON
OFF
Förberedelser
Digital förstärkare o.s.v.
DIGITAL IN
OPTICAL
1: jord
2: varm
3: kall
2
Digital-
analogomvandlare o.s.v.
DIGITAL
AES/EBU
IN
OUT
ON
(forts.)
S
5
