A-4 / DEUTSCH

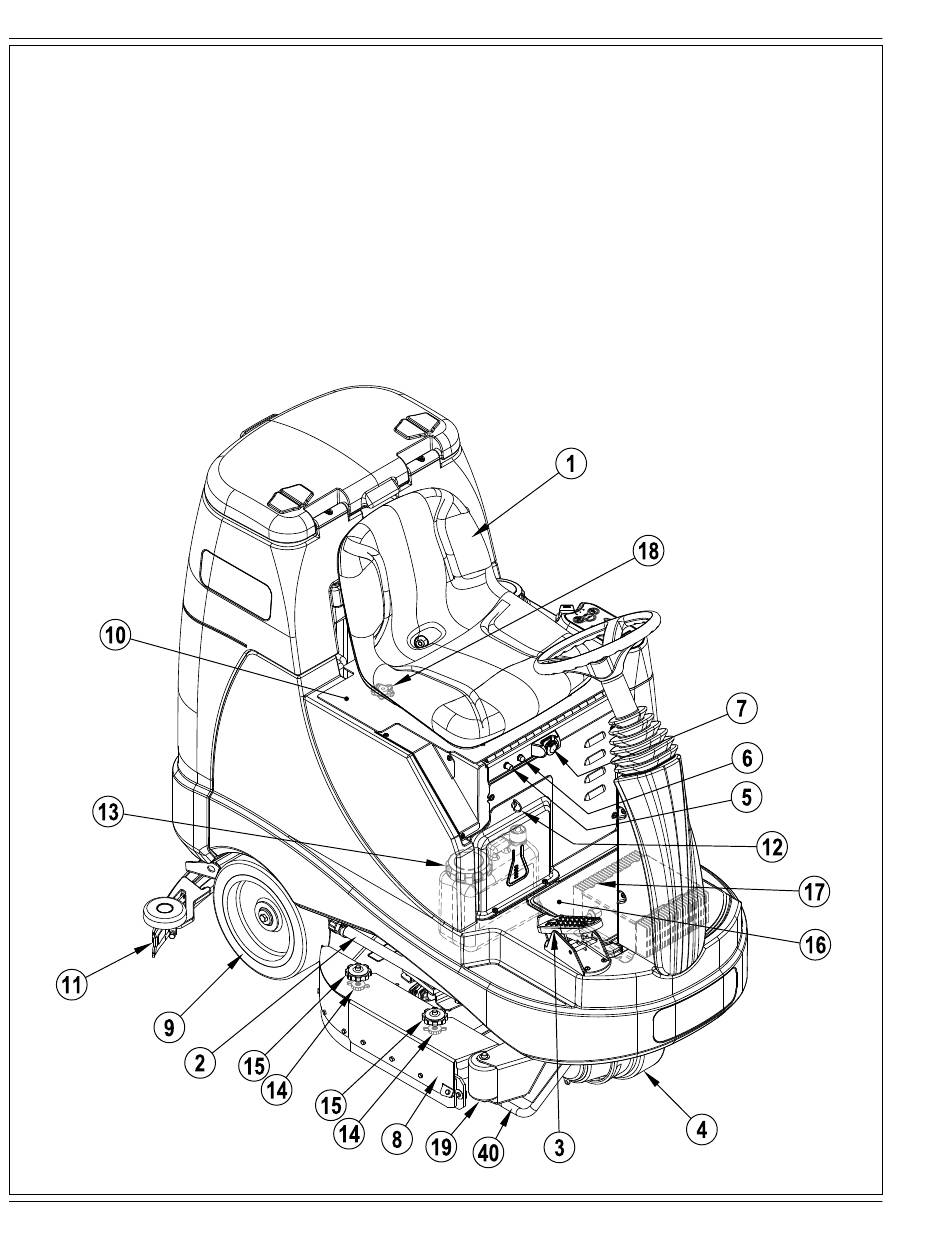

MACHEN SIE SICH MIT IHRER MASCHINE VERTRAUT
Beim Lesen dieser Betriebsanleitung werden Ihnen hin und wieder fettgedruckte Zahlen oder Buchstaben in Klammern begegnen - beispielsweise: (2). Diese
Zahlen beziehen sich, sofern nichts anderes vermerkt ist, auf eine auf dieser Seite dargestellte Komponente. Bitte schlagen Sie gegebenenfalls diese Seite auf,
um sich über die Einbaulage von im Text erwähnten Komponenten zu informieren. BITTE BEACHTEN: Siehe Wartungshandbuch für detaillierte Erläuterungen
zu jedem auf den nächsten 3 Seiten abgebildeten Teil.
1
Fahrersitz
2
Ablassschlauch des Lösungsmitteltanks
3
Fahrpedal Richtung/Geschwindigkeit
4
Antriebsrad
5
Sicherung Fahrantrieb (70 Amp)
6
Sicherung Steuerung (10 Amp)
7
Nothalt
8
Scheuerabdeckung
9
Hinterrad
10
Batteriefach (unter dem Fahrersitz)
A-4 - FORM NO. 56041739 - BR755, BR855
11
Absaugleistenvorrichtung
12
Zugriffsdeckel der Reinigungsmittel-Patrone (nur EcoFlex-Modelle)
13
Reinigungsmittel-Patrone (nur EcoFlex-Modelle)
14
Höheneinstellungsknopf für Abdeckschürze
15
Entfernungsknopf für Abdeckschürze
16
Wartungsluke zum Batterieladegerät
17
Batterieladegerät (optional)
18
Einstellknopf für den Fahrersitz
19
Vordere Abstandsrolle
revised 5/11
