steg

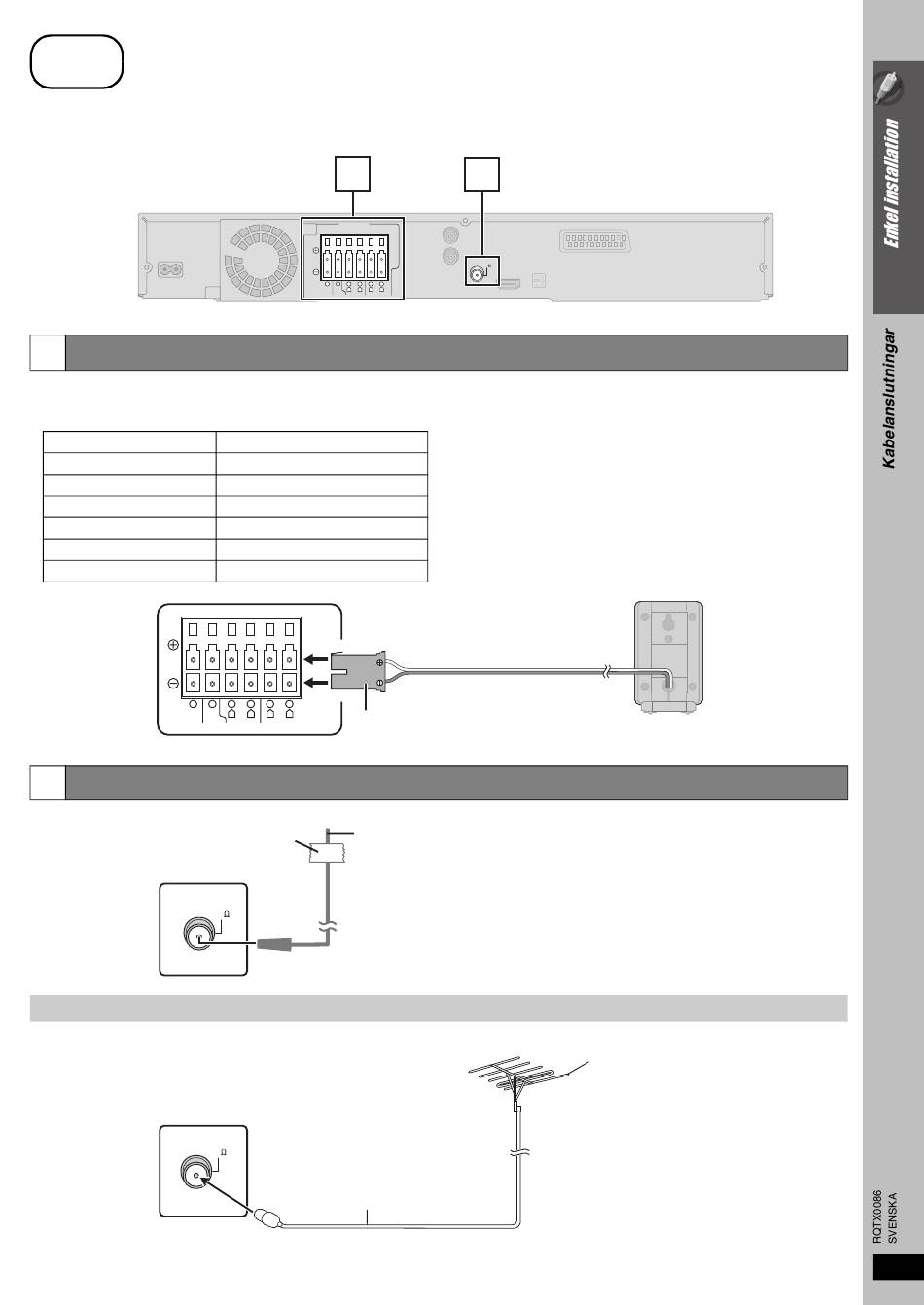

Kabelanslutningar
Stäng av all utrustning före anslutning och läs de aktuella bruksanvisningarna.
Anslut inte nätkabeln tills alla andra anslutningar har gjorts.
1
Högtalaranslutningar
Ansluta högtalarna till huvudenheten:
Anslut till terminalerna med samma färg.
Högtalare
1
FRONT (L)
2
FRONT (R)
3
SURROUND (L)
4
SURROUND (R)
5
CENTER
6
SUBWOOFER
6
Huvudenhet
SUBWOOFER
2
Radioantennanslutningar
Huvudenhet
Använda en FM-utomhusantenn (tillval)
Använd en utomhusantenn om radiomottagningen är dålig.
≥ Koppla ur antennen när enheten inte används.
≥ Använd inte utomhusantennen i åskväder.
Huvudenhet
1
SPEAKERS
6
5
2
1
4
R
L
R
SUBWOOFER
CENTER
FRONT
SURROUND
Terminal-/anslutningsfärg
Vit
Röd
Blå
Grå
Grön
Lila
5
2
1
4
3
För in helt.
R
L
R
L
CENTER
FRONT
SURROUND
FM-inomhusantenn
Tejp
(medföljer)
Fäst denna ände av antennen där
du får bäst mottagning.
FM ANT
(75 )
FM ANT
(75 )
75 ≠ koaxialkabel
(medföljer ej)
2
FM ANT
(75 )
3
L
Huvudenhet
t.ex. Surround högtalare (V)
FM-utomhusantenn
[Använd en TV-antenn (medföljer ej)]
≥ Antennen bör installeras av en kompetent
tekniker.
(Forts. på nästa sida)
