Montagehandleiding ECblue Basic
4.6.2

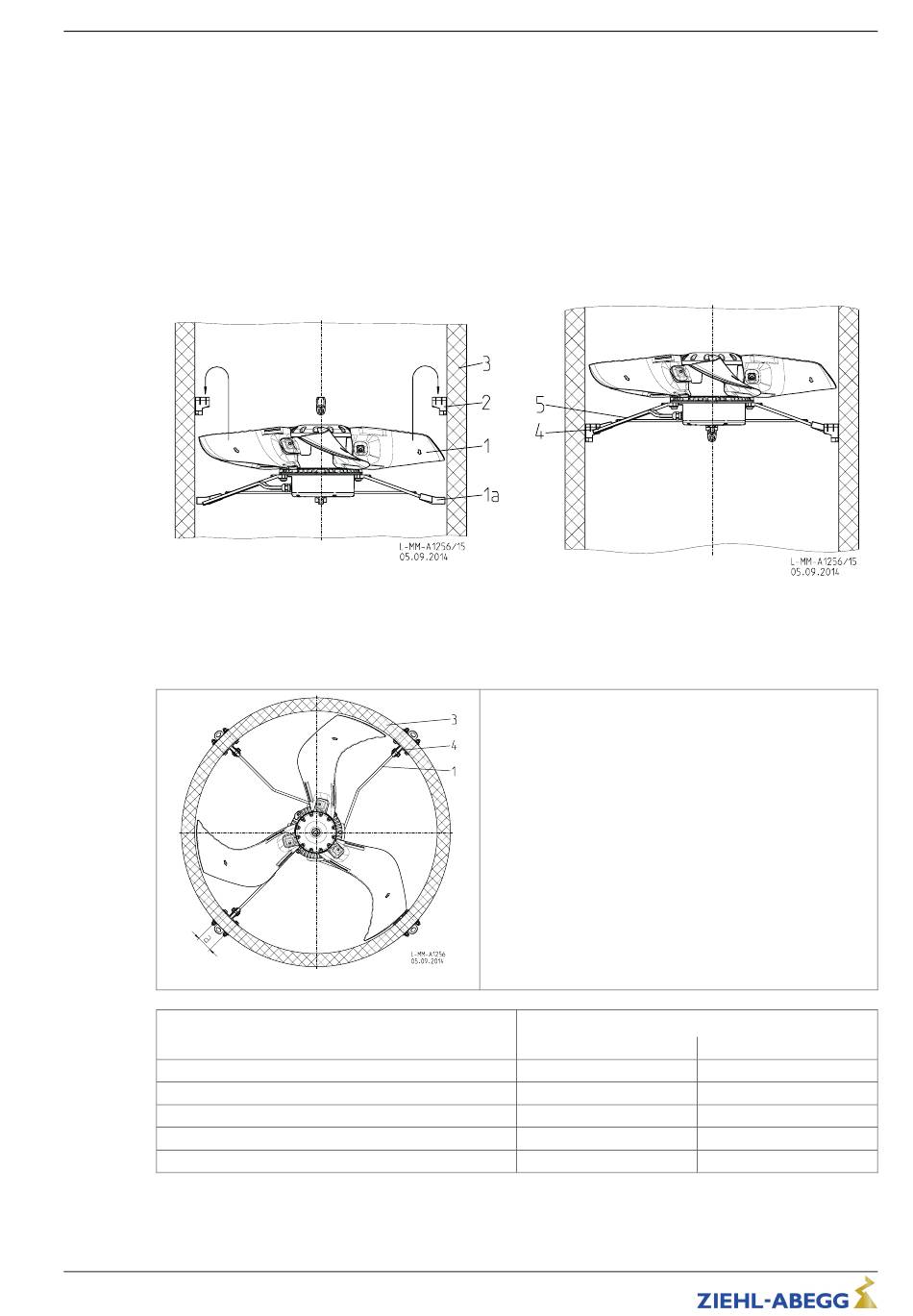

Inbouw in afvoerkanaal, type T
4.6.2.1
Montage met kunststof hoek.
•
Plaats van de vastzethaak (2) in de schoorsteen (3) d.m.v. sjabloon 4x90° aftekenen en boren. Bij
vastzethaken van zachte schuimstof onder de schroefverbinding van buiten een voldoende grote
schijf van corrosiebestendig materiaal leggen.
•
Ventilator (1) met de kunststof eindstukken (1a) in het kanaal (3) brengen en, na het opheffen van
de veerbelasting, in de hoekbeugel (2) vastzetten. Voor demontage de ventilator vastpakken aan
de buitenste draagarmen en met een rukje in de tegengestelde richting (naar boven) duwen, om de
veerbelasting op te heffen.
•
Motoraansluitkabel (4) door de wand van het afvoerkanaal leiden en met kabelbinder (5) aan de
ventilatordraagarm bevestigen.
4.6.2.2
Montage met roestvrij stalen hoek.
De montage van de roestvrij stalen bevestigingshoek vindt plaats met een apart verkrijgbare
inbouwset.
Figure 1
Ventilatorafmetingen
F_063
F_071
F_080
F_091
F_125
Hoekbeugel (4) en steun (5) fig. 2 met schroeven (6) slechts zover vastdraaien, dat de hoekbeugel
en de steun zich niet in de wand (3) van het afvoerkanaal graven.
L-BAL-F052D-NL 2024 Index 009
Plaats van de hoekbeugel (4) volgens fig. 1 in kanaal (1)
aangeven d.m.v. sjabloon 4 x 90° en gatafstand "a" op maat
van de hoekbeugels (4) boren.
Instelbaar diametergebied
min.
640
725
815
915
1265
Art.-nr.
15/50
Montage
max.
660
745
835
935
1285
