Montagehandleiding ECblue Basic
5.3.1
Montageaanwijzingen voor kabelschroefverbindingen
Voor een hoge bedrijfsveiligheid is het correcte gebruik van de kabelschroefverbindingen van
doorslaggevend belang. Houd u daartoe aan de volgende aanwijzingen.

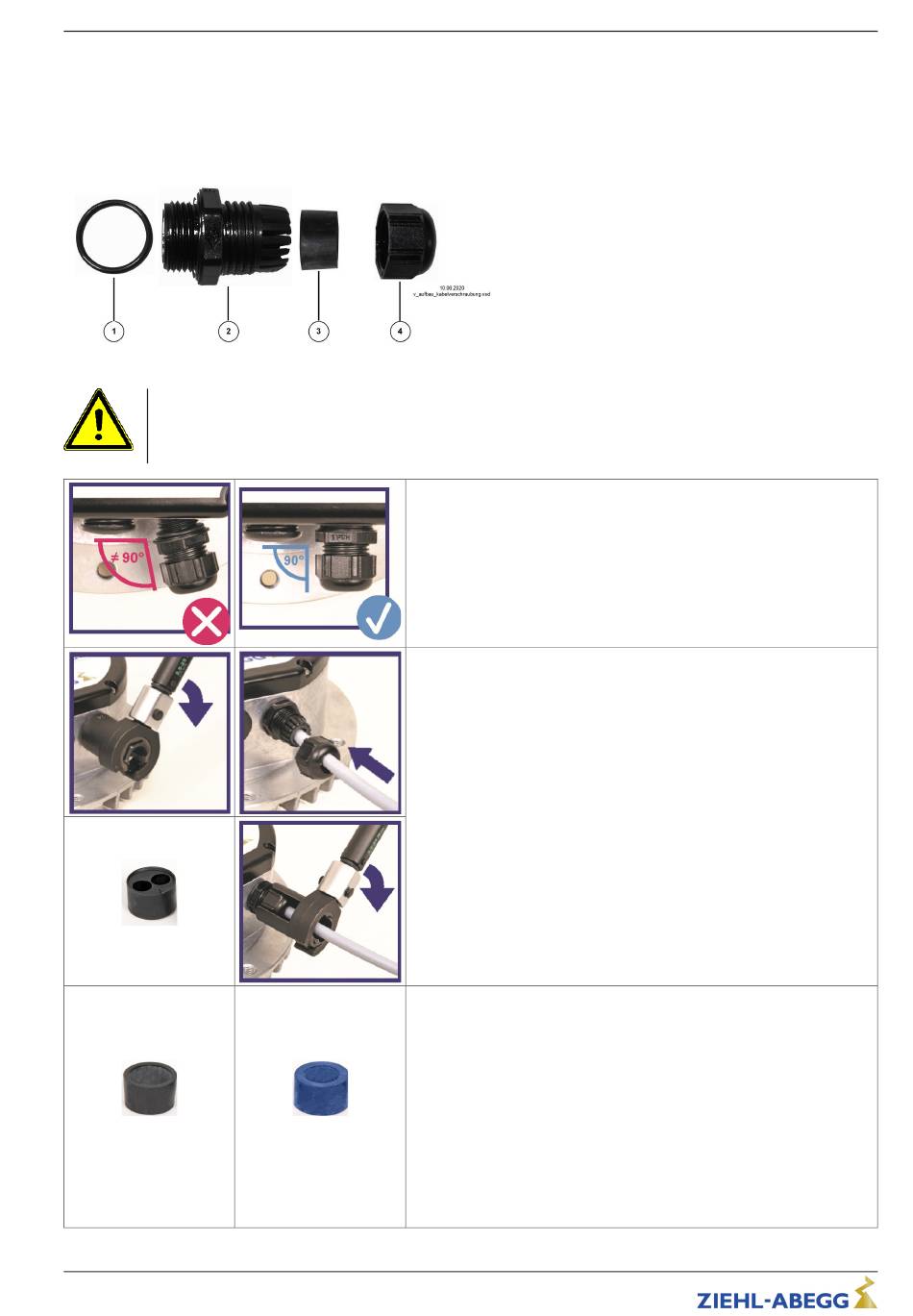

Opbouw van een kabelschroefverbinding
Opgelet!
Bij een te laag of te hoog aanhaalmoment van de kabelschroefverbinding is er geen goed contact
tussen de O-ring en de behuizing, en tussen de afdichtinzet en de leiding. Dit leidt tot lekkage en/of
een gebrekkige trekontlasting van de leidingen!
Afdichtinzet voor 2 leidingen
2 x zwart
Afdichtingsbereik 8...12 mm
L-BAL-F052D-NL 2024 Index 009
Kabelschroefverbindingen gebruiken
"
"
"
"
Leiding naar binnen leiden, aanhaalproces
"
"
"
"
"
"
Afbeelding motorbouwgrootte
"
"
1 x blauw
Afdichtingsbereiken
Afdichtingsbereik 6...7,9 mm
Afdichtinzet zwart: voor leidingen met 8...12 mm
buitendiameterAfdichtinzet blauw: voor leidingen met 6...7,9 mm
buitendiameter
1. O-ring
2. Tussenstuk met aansluitschroefdraad
3. Afdichtinzet
4. Wartelmoer
Kabelschroefverbinding en afdichtinzet selecteren die qua grootte bij
de buitendiameter van de leiding passen.
De behuizing voor de montage van de kabelschroefverbinding op
beschadigingen aan het afdichtvlak controleren.
Op aanwezige O-ring en afdichtinzet letten.
De kabelschroefverbinding recht tegen de behuizing aanbrengen en
naar binnen schroeven.
Met passende momentsleutel tussenstuk met aangegeven
aanhaalmoment aanhalen.
De leiding door de kabelschroefverbinding in de behuizing leiden.
De wartelmoer met de hand aanbrengen en licht aanhalen.
De wartelmoer met een momentsleutel met het aangegeven
aanhaalmoment van de kabelschroefverbinding aanhalen.
Voor het invoeren van twee leidingen door één
kabelschroefverbinding afdichtinzet met 2 gaten gebruiken.
De meegeleverde afdichtinzet kan slechts voor een beperkt
leidingdiameterbereik worden gebruikt. Daarnaast bestaat de
mogelijkheid afdichtinzetten met een andere binnendiameter te
gebruiken.
De 3 meegeleverde kabelschroefverbindingen zijn in de
afleveringstoestand met één zwarte afdichtinzet en twee blauwe
afdichtinzetten uitgerust.
Daarnaast zijn er separaat twee zwarte afdichtinzetten en één blauwe
afdichtinzet meegeleverd, waarvan indien nodig gebruik kan worden
gemaakt.
Art.-nr.
26/50
Elektrische installatie
"G"
(152)
