Montagehandleiding ECblue Basic

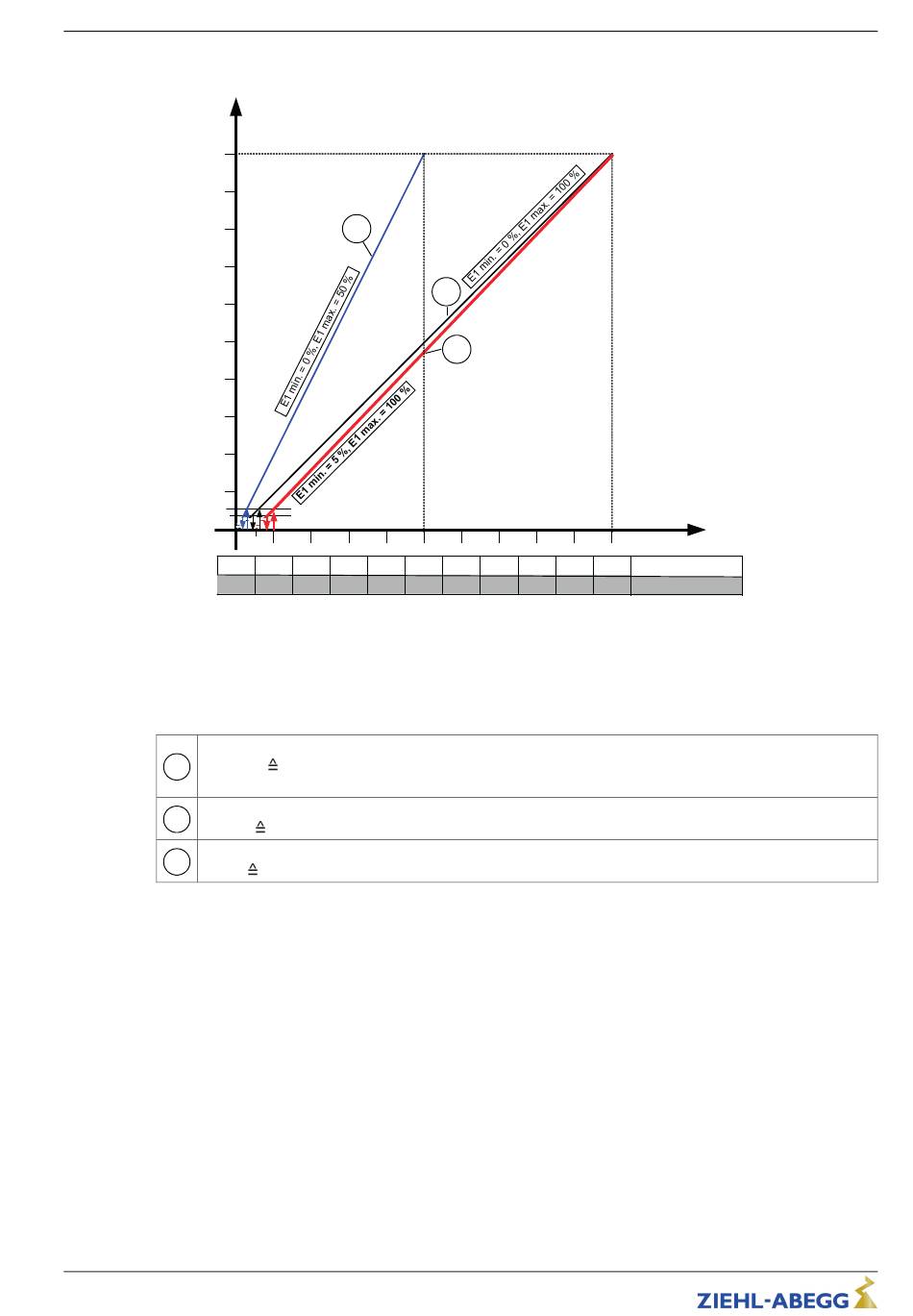

Diagram opgavesignaal en toerental
nM
100 %
50 %
6 %
4.5 %
0
0
nM Toerental van de motor
100 % Nominaal toerental
6 % Hoge toerental start
4,5 % Hoge toerental stop
0,5 V / 5 % PWM Startwaarde analoge ingang (fabrieksinstelling)
Si Toerentalopgavesignaal 0...10 V / 0...100 % PWM
Fabrieksinstelling: E1 min. = 5 %, E1 max. = 100 %
0,5...10 V
1
D.w.z. bij een opgavesignaal van ca. 1 V start de motor met 6% van het nominale toerental.
Voorbeeld: E1 min. = 0 %, E1 max. = 100 %
2
0...10 V
Voorbeeld: E1 min. = 0 %, E1 max. = 50 %
3
0...5 V
5.9
Uitgangsspanning "10 V"
Spanningsvoorziening bijv. via toerentalopgave via een externe potentiometer (PELV-stroombron
conform EN 60204-1).
Aansluiting: "10 V" - "GND" (max. belasting zien Technische gegevens en aansluitschema).
Uitgangen van meerdere toestel mogen niet met elkaar worden verbonden!
5.10
Uitgangsspanning "24 V"
Voor externe apparaten is een spanningsvoorziening geïntegreerd (PELV-stroombron conform
EN 60204-1).
Aansluiting: "24 V" - "GND" (max. belasting zien Technische gegevens en aansluitschema).
Bij een overbelasting resp. een kortsluiting, wordt de stuurspanning (en zodoende het apparaat)
uitgeschakeld. Automatische inschakeling na verhelpen van de oorzaak van de fout.
Uitgangen van meerdere toestel mogen niet met elkaar worden verbonden!
L-BAL-F052D-NL 2024 Index 009
3
0.5 V
5 % PWM
1
2
3
4
10
20
30
40
0...100 % toerentalopgave
0...100 % toerentalopgave
0...100 % toerentalopgave
2
1
5
6
7
8
9
50
60
70
80
90
Art.-nr.
32/50
Elektrische installatie
Si
10
0 – 10 V
100
0 – 100 % PWM
21.07.2015
v_ecblue_nmotor_at_0_10v_pwm.vsd
