Montagehandleiding ECblue Basic
4.7.3
Opstelling van het apparaat: Bouwvorm ER.. / GR.. / WR..
•
Om de overbrenging van storende trillingen te voorkomen wordt een ontkoppeling van het
contactgeluid van de complete inbouwventilator aanbevolen. (Veer- c.q. dempingelementen zijn
geen bestanddeel van de standaardomvang van de levering). De positionering van de
ontkoppelingselementen staat vermeld in onze catalogus of vraagt u de afmetingen aan onder
vermelding van de typeaanduiding en art.-nr.
•
Buitenopstelling uitsluitend als dit in de besteldocumenten uitdrukkelijk vermeld en bevestigd wordt.
Bij langere stilstandtijden in een vochtige omgeving bestaat gevaar voor lagerschade. Vermijd
corrosie door passende veiligheidsmaatregelen. Een overkoepeling is noodzakelijk.
•
Bij een verticale motoras moet het eronder liggende condenswaterafvoergat (indien aanwezig)
geopend zijn.
•
De bouwvorm GR in inbouwpositie H "H" (horizontale as) moet in voorkeursrichting worden
gemonteerd. De kabelgeleidingen wijzen daarbij omlaag (tot max. 30° schuin opzij). Dit wordt door
de waarschuwing "BOVEN/TOP" op het apparaat gekenmerkt.
•
Bouwvorm E.R.. / WR.. is alleen toegestaan bij horizontale motoras.
Opgelet!
•
Alle oplegpunten moeten bedrijfsveilig zijn verbonden. Bij niet voldoende bevestiging bestaat er
gevaar dat de ventilator kantelt.
•
Eigenmachtige veranderingen/verbouwingen van de ventilatormodule zijn niet toegestaan -
veiligheidsrisico.
Bouwvorm WR: maximaal toelaatbaar aantal ventilatoreenheden dat op elkaar kan worden opgesteld

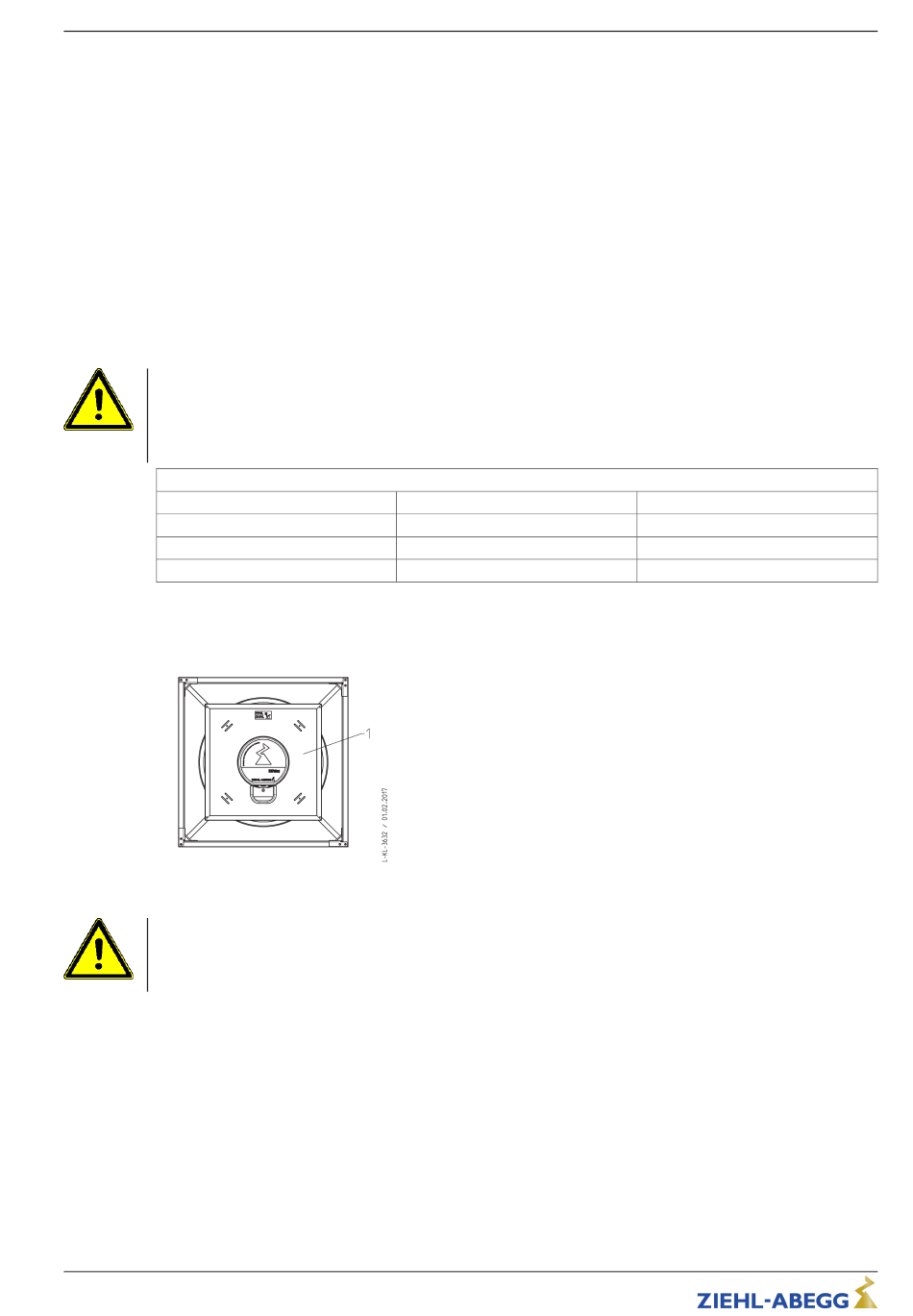

Uitvoering met Optimizer
1 Optimizer
Opgelet!
De Optimizer is alleen vastgeklikt. Externe mechanische belasting van de Optimizer (zoals het
vasthouden of aanbrengen van montage-elementen) is niet toegestaan.
L-BAL-F052D-NL 2024 Index 009
Grootte
1
2
3
De Optimizer kan voor een betere toegankelijkheid (bijvoorbeeld voor aan-
brenging van kabels of voor een reiniging) tijdelijk worden verwijderd.
Buitenafmetingen [mm]
607 x 607
760 x 760
912 x 912
Art.-nr.
19/50
Montage
Toelaatbaar aantal
5
5
5
