Montagehandleiding ECblue Basic
5.3
Uitvoering zonder aansluitleidingen

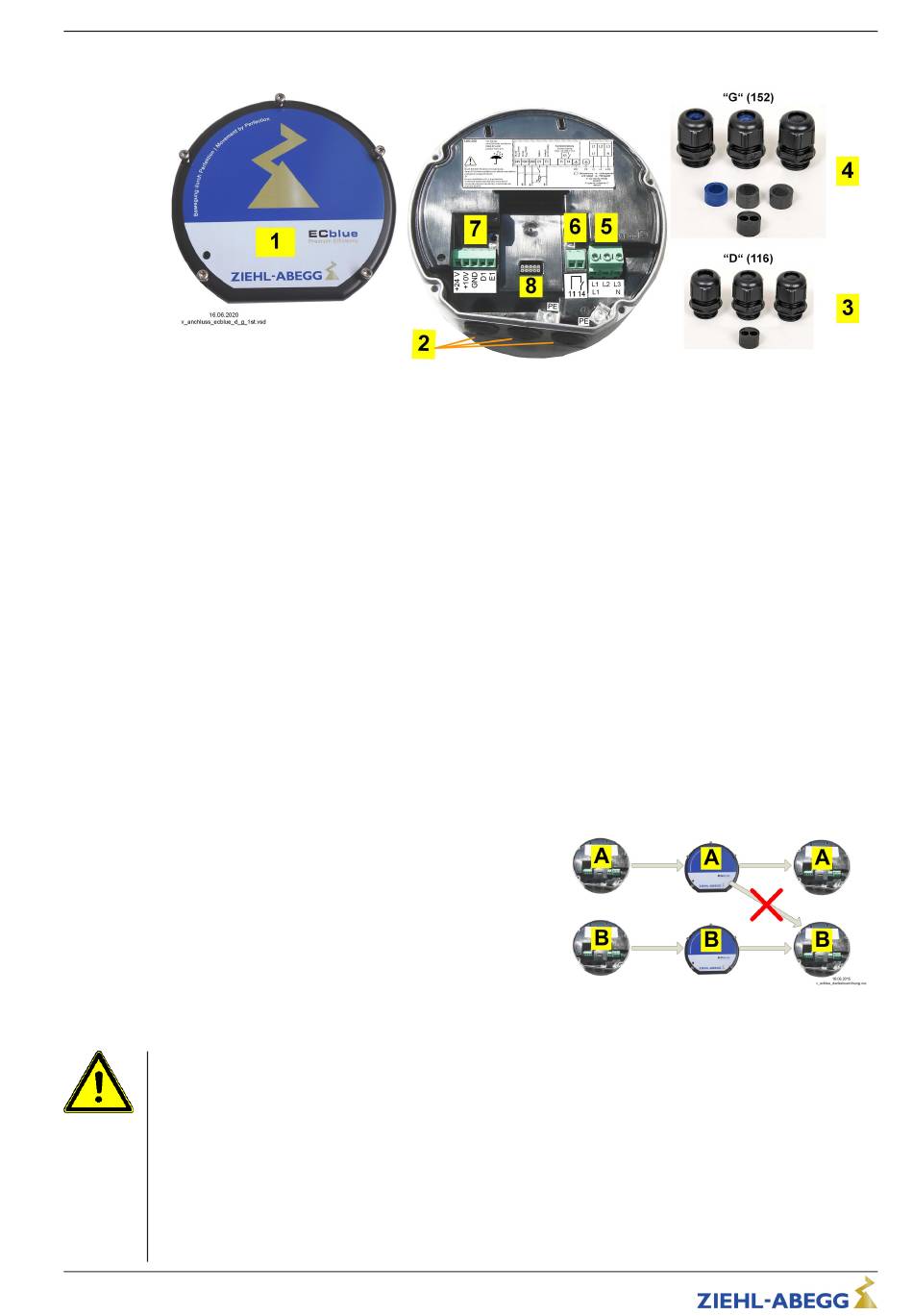

Weergave voor standaarduitvoering met kunststof kabelschroefverbindingen
1 Deksel controllerbehuizing
2 Kabelinvoerpunten met kunststof sluiting
3 Motorbouwgrootte "D" kabelschroefverbindingen 3 x M16
gebruikt: 3 x afdichtinzet voor leidingen met 4...10 mm buitendiameter
optioneel: 1 x afdichtinzet met 2 gaten (5 mm) voor twee leidingen
4 Motorbouwgrootte "G": kabelschroefverbindingen 3 x M20
gebruikt: 1 x afdichtinzet zwart voor leidingen met 8...12 mm buitendiameter
gebruikt: 2 x afdichtinzet blauw voor leidingen met 6...7,9 mm buitendiameter
optioneel: 2 x afdichtinzet zwart voor leidingen met 8...12 mm buitendiameter
optioneel: 1 x afdichtinzet blauw voor leidingen met 6...7,9 mm buitendiameter
optioneel: 1x afdichtinzet met 2 gaten (6 mm) voor twee leidingen
5 Spanningsvoorziening
6 Aansluiting storingmeldingrelais
7 Aansluiting besturing
8 Insteekplaats voor extra module
Aanpak:
1. Voor de aansluiting het deksel van de controllerbehuizing verwijderen.
2. In de leveringstoestand zijn alle 3 kabelinvoerpunten gesloten. Naar behoefte de kunststof
sluiting verwijderen en de meegeleverde kabelschroefverbinding inzetten, niet benodigde
invoerpunten moeten gesloten blijven!
3. Leidingen vakkundig invoeren en aansluiten.
4. Voor de ingebruikname het deksel van de controllerbehuizing weer zorgvuldig op de juiste stand
brengen.
Opgelet!
De afdichting van het afsluitdeksel kan na verloop van tijd de
contour van de statorbus aannemen.
Monteer daarom het deksel weer op dezelfde motor als van
welke het werd verwijderd om een maximale dichtheid te bereik-
en.
Opgelet!
•
In de aansluitruimte van de controller kunnen temperaturen tot 80 °C optreden.
•
Voor de aansluiting moeten warmtebestendige leidingen of alternatief siliconen slangen worden
gebruikt.
•
Gebruik alleen leidingen die een permanente dichtheid in kabelschroefverbindingen verzekeren
(drukvast, stabiel in vorm, centrische, ronde mantel; bijv. door middel van wig vulling)! Leidingen
met vulfleece zijn niet toegestaan omdat hier vocht kan binnentreden door de capillaire werking!
•
Let er absoluut op dat er geen verbinding kan ontstaan tussen de diverse aansluitingen (bijv. door
splitsing of losse aansluitdraden).
L-BAL-F052D-NL 2024 Index 009
Deksel niet verwisselen!
Art.-nr.
24/50
Elektrische installatie
