Opmerking: De remstang moet met dezelfde
afstand in beide gaffels worden gedraaid.
8. Zet de gaffel vast aan het onderste deel van de
remhendel met de R-pen en de gaffelpen (Figuur 37).
9. Draai de bovenste en onderste contramoeren vast
(Figuur 37).
10. Controleer opnieuw de werking van de rem; zie Rem
controleren.

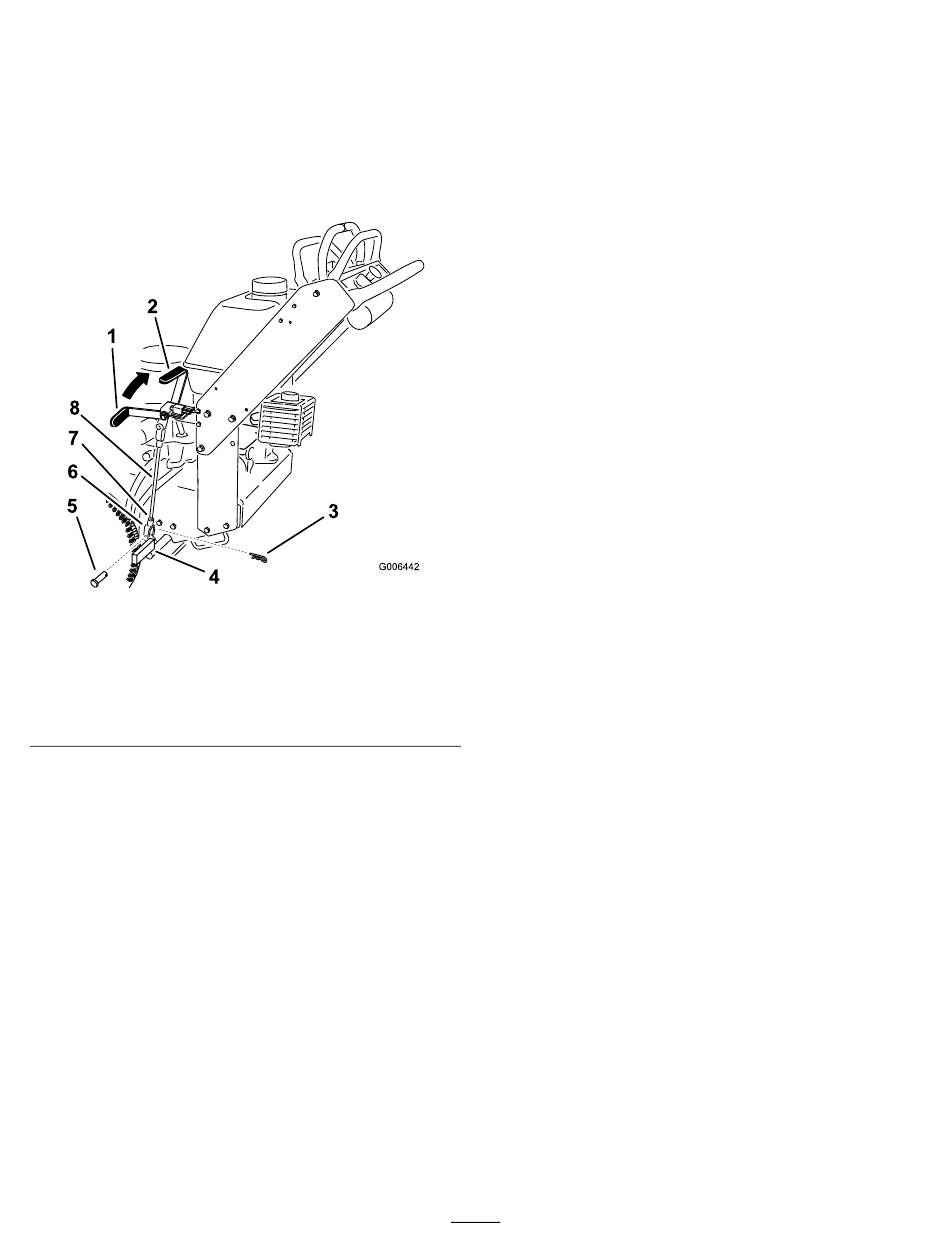

Figuur 37
1. Parkeerremhendel
(onvergrendelde stand)
2. 1-uurpositie
3. R-pen
4. Onderste deel van
remhendel
5. Gaffelpen
6. Gaffel
7. Contramoer
8. Remstang
Onderhoud riemen
Riemen controleren
Onderhoudsinterval: Om de 50 bedrijfsuren
Tekenen dat een riem aan het slijten is, zijn: gieren
tijdens het draaien van de riem, slippen van de messen
tijdens het maaien, gerafelde randen, schroeiplekken en
scheuren. Vervang de riem als u deze zaken constateert.
Drijfriem van maaidek
vervangen
1. Schakel de aftakas uit en stel de parkeerrem in
werking.
2. Zet de motor af, verwijder het contactsleuteltje en
wacht totdat alle bewegende onderdelen tot stilstand
zijn gekomen alvorens de bestuurderspositie te
verlaten.
3. Ontgrendel en verwijder de kap van het draagframe.
4. Ontgrendel en verwijder de drijfriemkappen.
5. Verwijder de drijfriem van de aftakas. Zie Drijfriem
van aftakas vervangen.
6. Maak de veer van de arm van de spanpoelie los om
spanning van de arm en de spanpoelie te halen en
gooi de versleten riem weg (Figuur 38).
7. Plaats de nieuwe riem rond de twee buitenste
aspoelies, de spanpoelie en in de onderste gleuf van
de middelste aspoelie (Figuur 38).
8. Zet de veer van de arm van de spanpoelie vast
(Figuur 38).
9. Monteer de drijfriem van de aftakas. Zie Drijfriem
van aftakas vervangen.
10. Stel de riemgeleider zodanig af dat de afstand tot de
riem 3 mm bedraagt (Figuur 38).
11. Plaats de riemkappen op het maaidek en maak de
sluitingen vast.
12. Plaats de kap van het draagframe op het maaidek en
maak de sluitingen vast.
