Drijfriem van aftakas
vervangen
1. Schakel de aftakas uit en stel de parkeerrem in
werking.
2. Zet de motor af, verwijder het contactsleuteltje en
wacht totdat alle bewegende onderdelen tot stilstand
zijn gekomen alvorens de bestuurderspositie te
verlaten.
3. Ontgrendel en verwijder de kap van het draagframe.
4. Ontgrendel en verwijder de drijfriemkappen.
5. Verwijder het hittescherm van het maaidek en het
draagframe.
6. Haal de riem van de middelste poelie op het
maaidek (Figuur 39). Wees voorzichtig als u de riem
verwijdert, want de spanning wordt groter omdat de
spanpoelie veerbelast is.
7. Verwijder de riem van de motorpoelie en de
veerbelaste spanpoelie (Figuur 39).
8. Monteer de nieuwe riem op de motorpoelie en de
veerbelaste spanpoelie (Figuur 39).
9. Plaats de riem op de middelste poelie op het maaidek
(Figuur 39). Wees voorzichtig als u de riem monteert,
want de spanning wordt groter omdat de spanpoelie
veerbelast is.
10. Verwijder het hittescherm van het maaidek en het
draagframe.

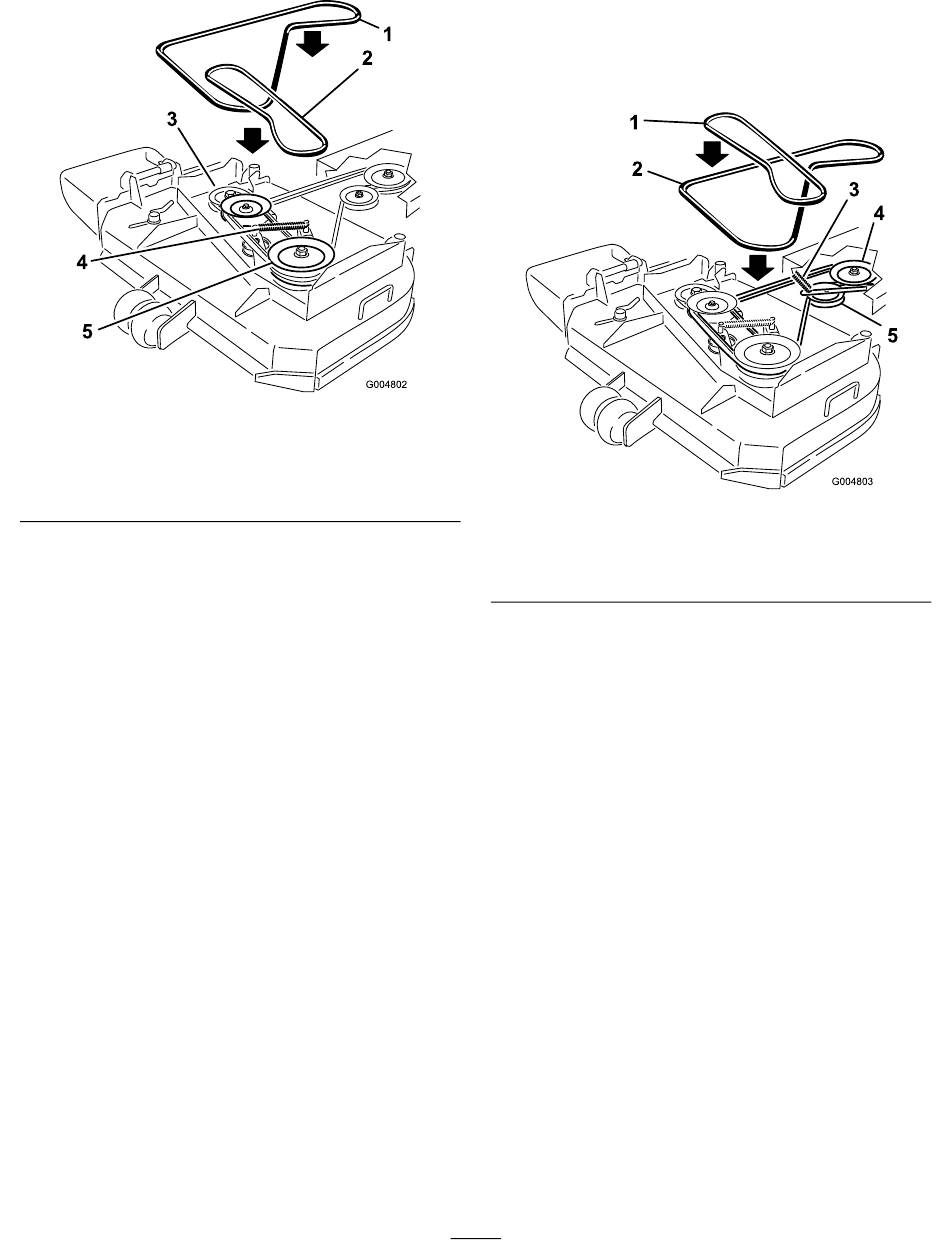

Figuur 38
4. Veer van arm van
spanpoelie
5. Aandrijfpoelie van riem
11. Plaats de riemkappen op het maaidek en maak de
sluitingen vast.
12. Plaats de kap van het draagframe op het draagframe
en maak de sluitingen vast.
1. Drijfriem van maaidek
2. Drijfriem van aftakas
3. Spanpoelie en veer
Veerverankering van
spanpoelie van drijfriem
van aftakas afstellen
De spanpoelie van de aftakas kan in verschillende
standen worden gezet om de spanning van de drijfriem
te verhogen of te verminderen.
Raadpleeg Figuur 40 voor de verschillende standen van
de spanpoelie.
34
Figuur 39
4. Koppelingspoelie
5. Spanpoelie
