NEDERLANDS

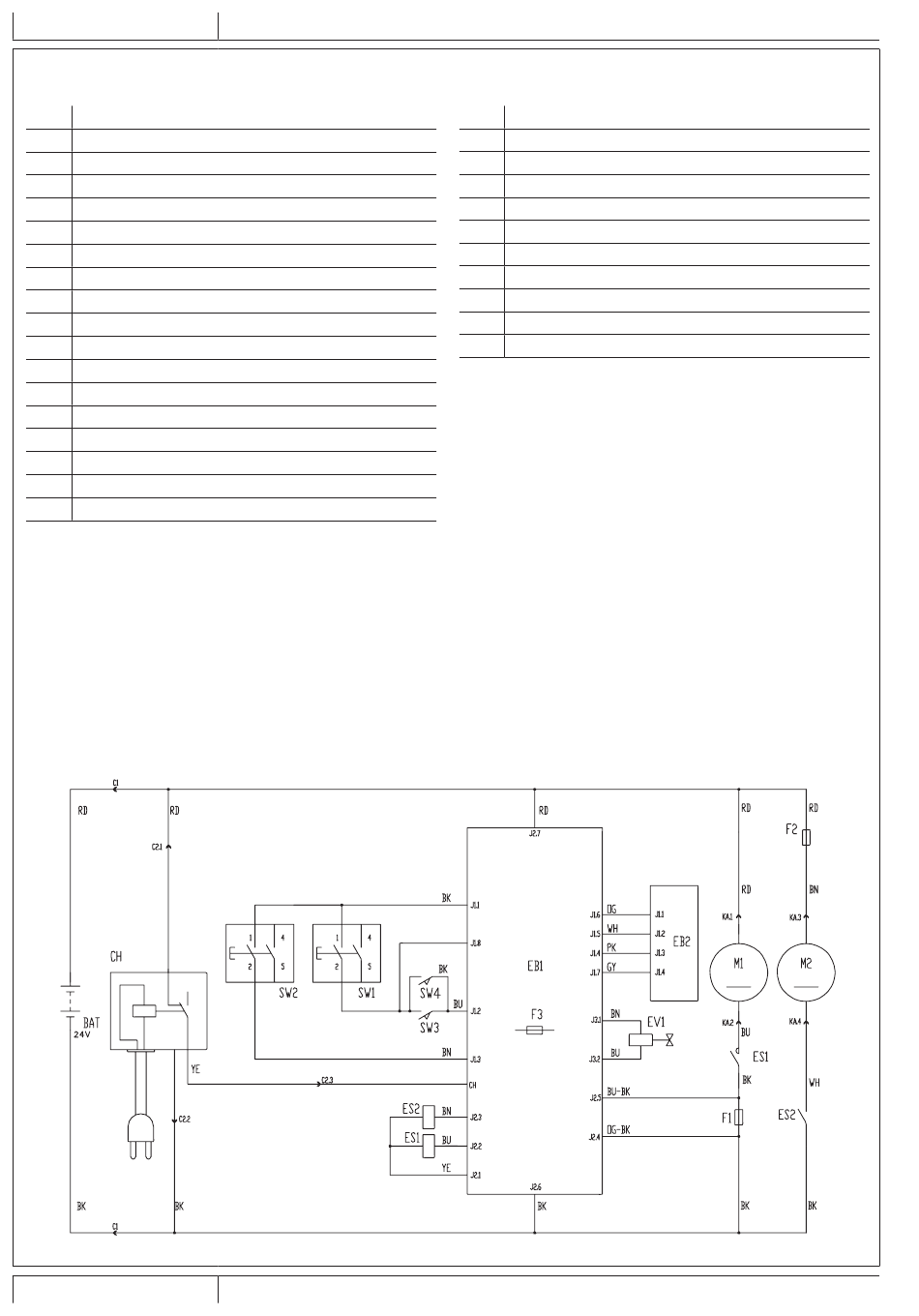

ELEKTRISCH SCHEMA
Legende
BAT
Accu's 24 V
C1
Accustekker
C2
Stekker acculader
CH
Acculader
EB1
Elektronische kaart functies
EB2
Lampje voor de elektronisch installatie
ES1
Schakelaar voor de motor van de borstel/padhouder
ES2
Relais van de motor voor het aanzuigsysteem
EV1
Magneetklep voor de reinigingsoplossing
Zekering voor de motor van de borstel (40 A)
F1
F2
Zekering van de aanzuigmotor (30 A)
F3
Zekering magneetklep en elektronisch schema (5 A)
M1
Motor borstel/padhouder
M2
Motor aanzuigsysteem
SW1
Schakelaar borstel/padhouder
SW2
Schakelaar aanzuigsysteem
SW3
Inschakelknop borstel
SW4
Inschakelknop borstel
10
GEBRUIKSAANWIJZING
SCRUBTEC 453 - 9100000444
Kleurcodering
BK
Zwart
BU
Blauw
BN
Bruin
GN
Groen
GY
Grijs
OG
Oranje
PK
Roze
RD
Rood
VT
Paars
WH
Wit
YE
Geel
P10066
4/14
