10.2.1 Bedrading van de CS320 hulpvoedingsmodule
Aansluiting
DATA
COM
POS(+)
DATA
COM
OUT A
OUT B
COM
OUT C
BELL +
BELL -
TAM
AARDE (GND)
AC
10.2.2 De DIP-schakelaars instellen
De DIP-schakelaars 1-3 bepalen het adres van de CS320 hulpvoedingsmodule.
Instelling DIP-
schakelaars 1-3
= AAN
CS875-575-375-275-175 Installeurshandleiding met CS5500-bediendeel

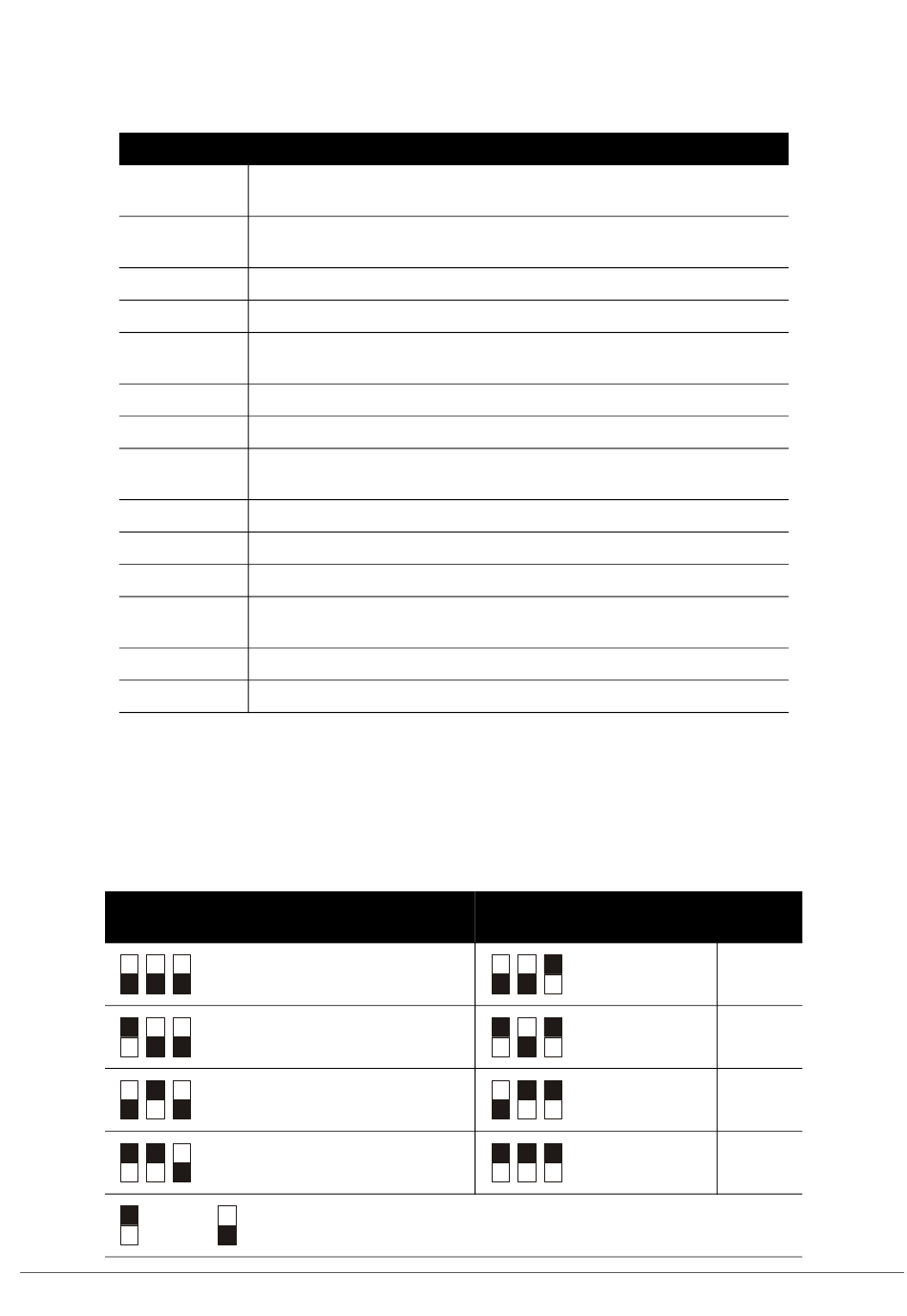

Tabel 10-1: CS320 hulpvoedingsmodule - aansluitingen
Aansluiten op de KP DATA-aansluiting van de CSx75. Deze aansluiting is de inkomende
data-signaalaansluiting van de CS320 hulpvoedingsmodule.
Aansluiten op de KP COM-aansluiting van de CSx75. Deze aansluiting verbindt de
gemeenschappelijke aansluiting van de voeding met de CS320 hulpvoedingsmodule.
Aansluiten op de KP DATA-aansluiting van de CSx75.
Deze aansluiting is de uitgaande data-signaalaansluiting voor de buisuitbreiding.
Gemeenschappelijke aansluiting voor elk apparaat dat door de CS320 hulpvoedingsmodule
wordt gevoed.
Programmeerbare uitgang, stroomsterkte beperkt tot 1,9 A.
Programmeerbare uitgang, stroomsterkte beperkt tot 1,9 A.
Gemeenschappelijke aansluiting voor elk apparaat dat door de CS320 hulpvoedingsmodule
wordt gevoed.
Programmeerbare uitgang, stroomsterkte beperkt tot 1,9 A.
Positieve stroomsterkte zoemer beperkt tot 2,5 A.
Negatieve stroomsterkte zoemer beperkt tot 2,5 A.
Optionele sabotageaansluiting. Schakel de normaal gesloten sabotageschakelaar tussen
deze aansluiting en COM. Als DIP-schakelaar 4 uit staat, wordt deze optie niet gebruikt.
Aarding
AC-ingang. Verbinden met een 16,5 V 50 VA-transformator.
1.De totale stroomsterkte van de CS320 hulpvoedingsmodule bedraagt 2,5 A. Er mag in
totaal 1,9 A aanwezig zijn tussen uitgangen A, B en C, en in totaal 2,5 A tussen de
zoemers en de uitgangen.
Tabel 10-2: CS320 hulpvoedingsmodule - DIP-schakelaars
Adres
84
85
86
87
= UIT
Beschrijving
1
DIP-schakelaar 1-3
instellingen
Adres
88
89
90
91
B.10.2
