Hoofdstuk 4: Een basissysteem installeren
4.1 Bedrading van zones
4.1.1 Algemeen
De ingangen van de centrale zijn ingericht als standaard EOL (4K7) vrij programmeerbare zones. Door de zones
evenwel als dubbele lus te programmeren, kunnen alle zone-ingangen van de centrale zo worden
geprogrammeerd dat ze alarm- en sabotagemeldingen geven op dezelfde zone.

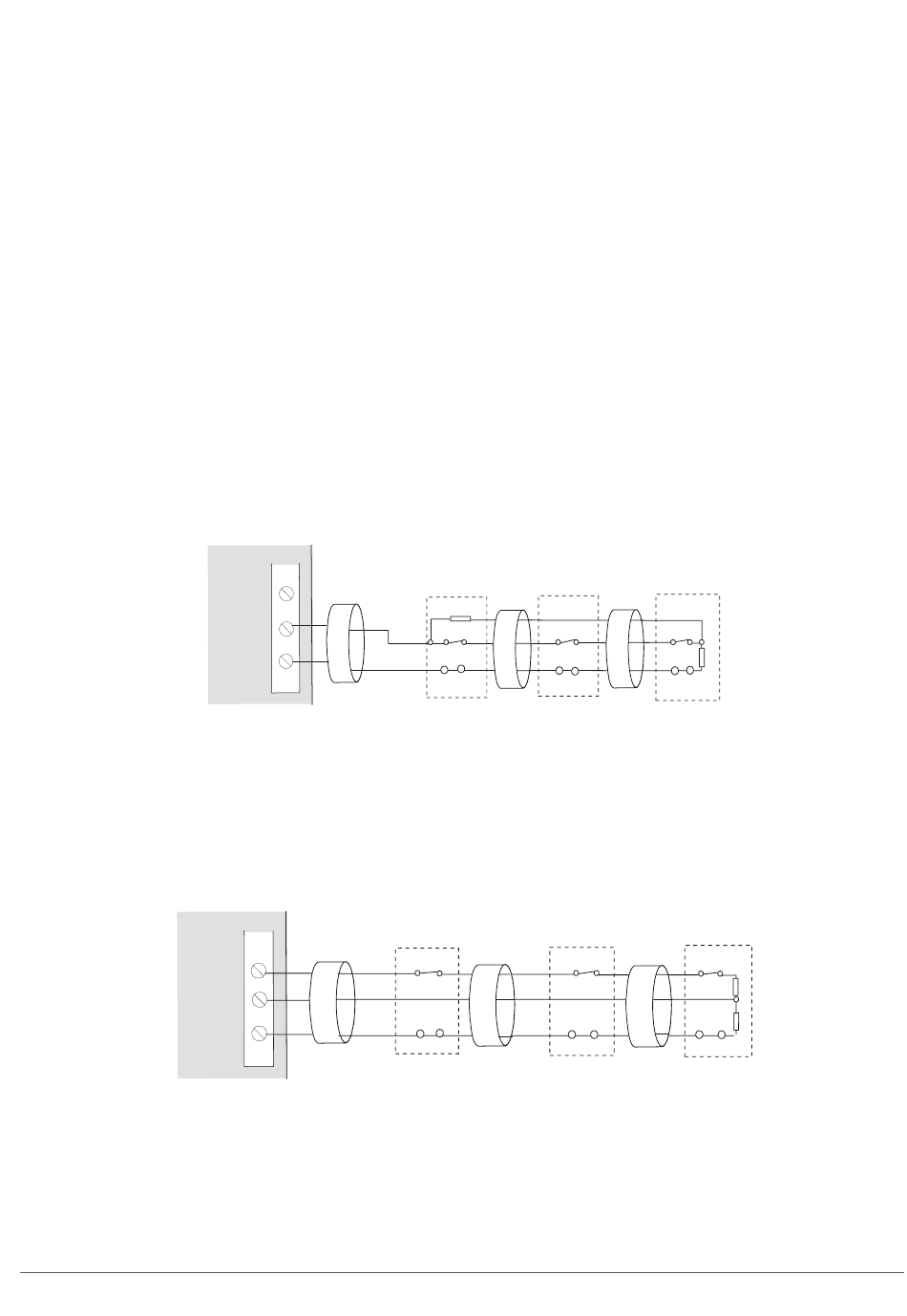

4.1.2 Dubbele principe
Een zone bevat zowel alarm- als sabotagebedrading.
De alarmapparaten zijn in serie geschakeld en er is een 4K7-weerstand parallel aan de gesloten circuitcontacten
geplaatst.
De sabotagecontacten zijn in serie verbonden met een 4K7 EOL-weerstand.
•
Wanneer alle apparaten gesloten zijn, bedraagt de lusweerstand 4K7.
•
Wanneer het sabotageapparaat open is, is de lus een open of kortgesloten kring.
•
Wanneer het alarmapparaat open is, bedraagt de lusweerstand 9K4 (nl. EOL-weerstand PLUS parallelle
weerstand)
1
1
2
4.1.3 Enkele principe
Er zijn twee zones vereist: één voor alarm en één voor sabotage. De sabotagecontacten zijn in serie verbonden
met een 4K7 EOL-weerstand.
1
1
2
Informatie over het programmeren van de zones is te vinden in hoofdstuk B-2 De centrale programmeren.
CS875-575-375-275-175 Installeurshandleiding met CS5500-bediendeel
Z1
COM
Z2
Zone-aansluitconnector
Melder
Z1
COM
Z2
Zone-aansluitconnector
Melder
2
2
4K7
3
3
4
4
3
Alarmcontact
4
Sabotagecontact
2
2
3
3
4
4
3
Alarmcontact
4
Sabotagecontact
2
3
4
4K7
E.O.L.
2
3
4K7
E.O.L.
4
4K7
E.O.L.
A.4.1
