Hoofdstuk 7: De CS507 instellen
7.1 Overzicht
De CS507 uitgangenuitbreiding is een hulpmodule die wordt gebruikt om de uitgangsmogelijkheden van het
CSx75 controlepaneel uit te breiden met de volgende functionaliteit:
•
Microprocessorgestuurde uitgangenuitbreiding met twee relais, vijf open collectors.
•
Twee aparte normaal open en normaal gesloten relaiscontacten voor een groot scala aan toepassingen, zoals
toegangscontrole, domoticasturing/automatisering, draadloze modules en beveiligingsfuncties.
•
Vijf schakelbare opencollectoruitgangen (Uitgang 1-2-3-4-5).
De CS507 uitgangenuitbreiding kan zodanig worden geprogrammeerd:
•
Dat deze schakelt bij een gebeurtenis of een willekeurig gebied of in alle gebieden, afhankelijk of centrale
deze gebieden ondersteunt.
•
Dat elk relais zodanig wordt ingesteld om acht verschillende programma's te volgen om het relais te
activeren tijdens de ingeschakelde tijd, of in combinatie met een andere programmeeroptie om tijdzones te
creëren.
7.2 De CS507 uitgangenuitbreiding installeren

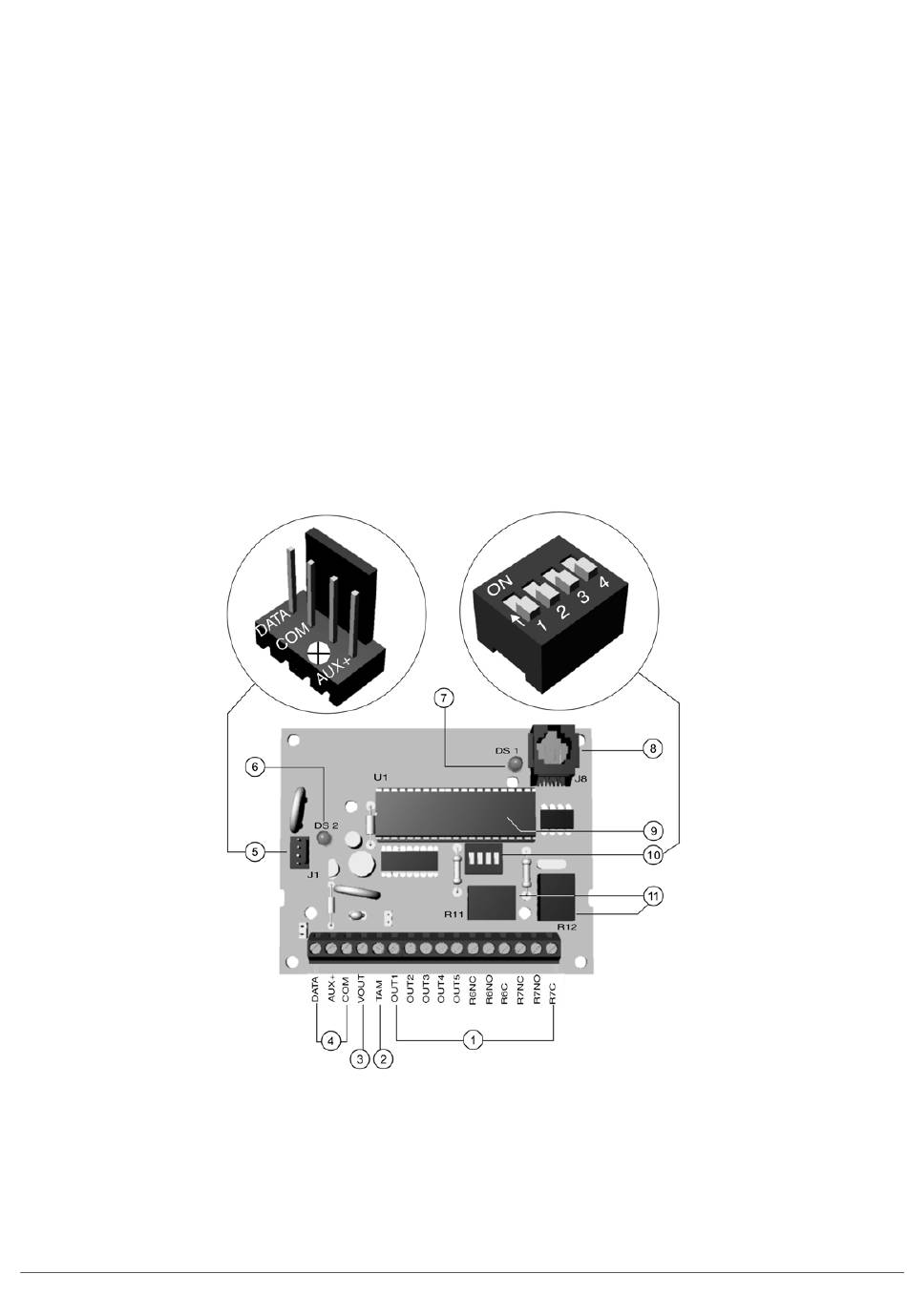

1 Wisselcontact relaisaansluitingen (2 relais) + 5 open collector
2 Sabotageaansluiting
3 Aansluiting hulpvoeding
4 Databus-aansluiting
5 Extra databus aansluitconnector
6 Databus communicatie-LED
CS875-575-375-275-175 Installeurshandleiding met CS5500-bediendeel
7 X-10 communicatie-LED
8 X-10 aansluiting
9 Processor
A DIP-schakelaars (4 standen)
B Relais
B.7.1
