C
F
A
8.

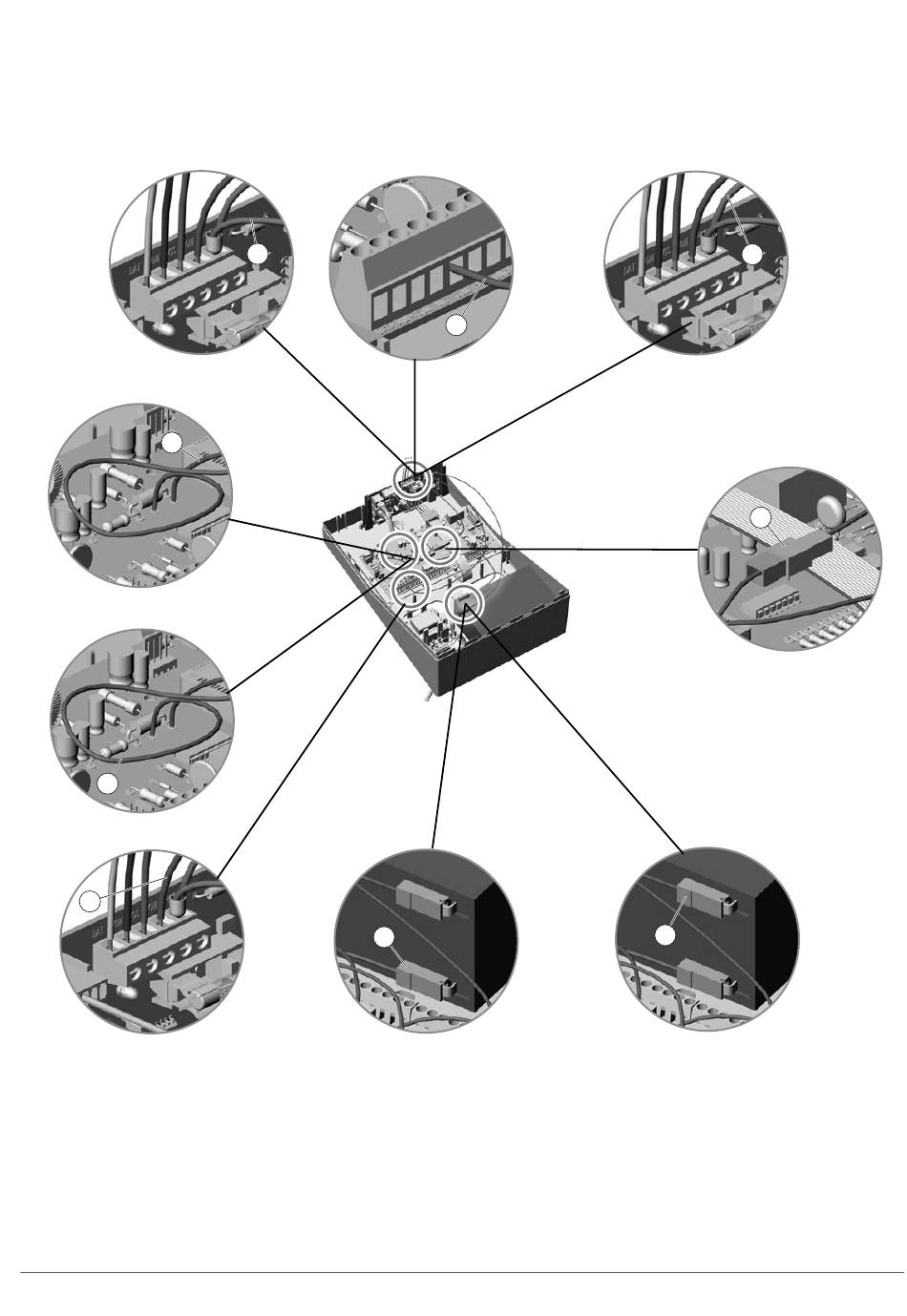

Breng de volgende aansluitingen aan:
•
Sluit de COM-aansluiting van de centrale (A) aan op de COM-aansluiting van de ISDN-kiezer (B).
•
Sluit de COM-kabel van de centrale (C) aan op de COM-aansluiting van de accu (D). §
•
Sluit de rode mannelijke POS-connector (E) van de ISDN-kiezer (F) aan op de 12V-connector van de
centrale (G).§
•
Sluit de rode vrouwelijke POS-connector (H) aan op de POS-aansluiting van de accu (I).
CS875-575-375-275-175 Installeurshandleiding met CS5500-bediendeel
H
I
B
E
G
D
B.16.5
