4.2 De centrale installeren
De centrale is verkrijgbaar in drie verschillende behuizingen. De werkwijze voor de installatie en het plaatsen
van uitbreidingsmodules verschilt afhankelijk van de gebruikte behuizing.
Hieronder volgen de instructies voor het installeren van een basissysteem. Meer informatie over de installatie
van de CS7050, CS7501 en CS7002 vindt u in de betreffende hoofdstukken.
<
De behuizing/ingebouwde apparatuur die in deze handleiding zijn beschreven, zijn niet geschikt voor elk
CSx75 model en zijn mogelijk niet verkrijgbaar in uw land. Neem contact op met uw plaatselijke leverancier
voor meer informatie over de verkrijgbaarheid.

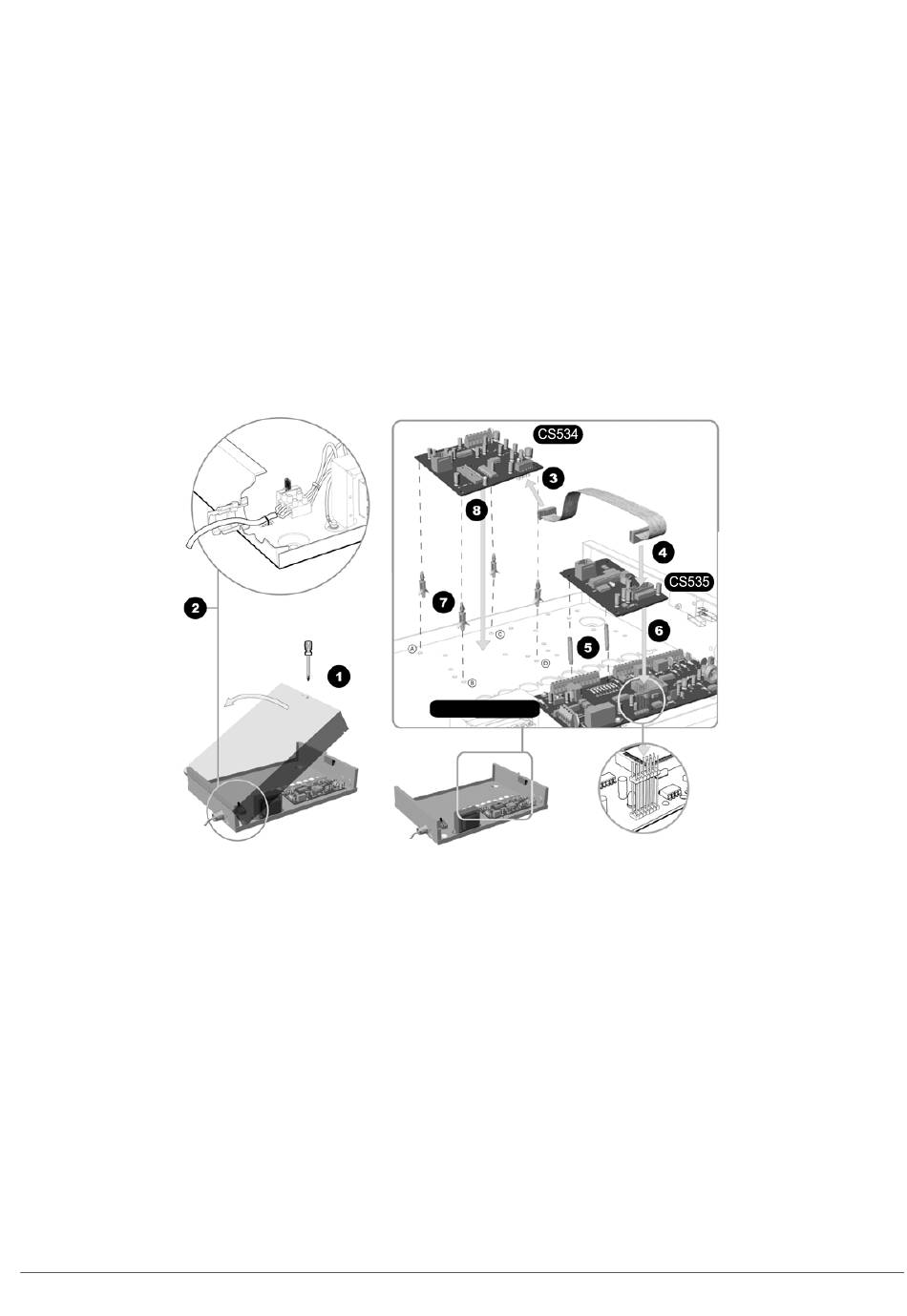

4.2.1 CS575M/CS875M (grote metalen behuizing)
Deze grote metalen behuizing is geschikt voor de CS375, CS575 en CS875.
1.
Open de behuizing.
2.
Sluit het paneel aan.
3.
Als u een CS534 communicatiemodule, CS535 spraakmodule en CS7002 GPRS-module gebruikt, voert u
de volgende stappen uit:
-
-
-
-
-
-
-
CS875-575-375-275-175 Installeurshandleiding met CS5500-bediendeel
Sluit een bandkabel aan op de CS7002 GPRS-module.
Sluit een bandkabel aan op de CS534 communicatiemodule.
Sluit de CS7002 GPRS-module en CS535 spraakmodule aan met behulp van de bandkabel.
Verbind de CS534 communicatiemodule en de CS535 spraakmodule met de bandkabel.
Plaats de steunen voor de CS7002 GPRS-module op de printplaat.
Sluit de CS7002 GPRS-module aan op de printplaat via de jumpers en steunen.
Plaats de CS534 communicatiemodule en de CS535 spraakmodule bovenop de CS7002 GPRS-module
in de behuizing.
CS375/575/875
A.4.2
