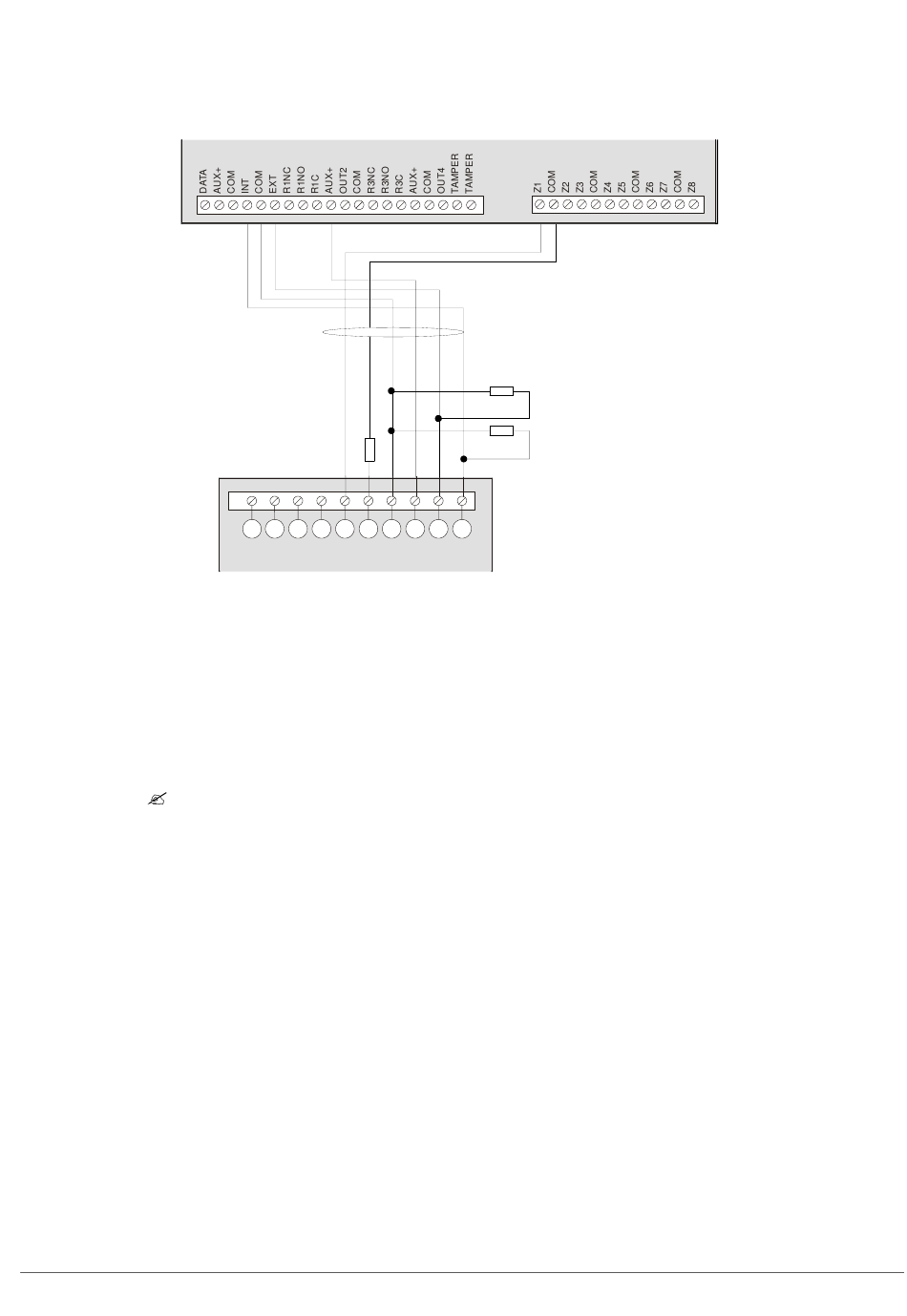

4.4.1.3 AS290/390
1
2
3
A
Onderbreek jumpers 5 en 7 voor negatieve hold-off van de alarmgever.
Informatie over het programmeren van de alarmgevers is te vinden in hoofdstuk B-2 De centrale programmeren.
4.5 Rookmelders bedraden
In een 4-draadsconfiguratie kunt u zoveel melders aansluiten als u wilt, zolang u het AUX voedingsvermogen
van het paneel niet overschrijdt.
In een tweedraadsconfiguratie kunt u maximaal drie rookmelders aansluiten op dezelfde lus.
CS875-575-375-275-175 Installeurshandleiding met CS5500-bediendeel
4K7
1
1
2
2
3
3
4
4
5
5
6
6
4 Baken
Piëzo
5 Sabotage
Piëzo
6 Sabotage
Baken
Hold-off baken
CSX75
4K7
4K7
7
7
8
8
9
9
10
10
AS290/390
7
GND
8
+13,8 V
9
Hold-off sirene
A.4.12
