Hoofdstuk 8: De CS586 instellen
8.1 Overzicht
De CS586 Geheugen/RS232 module is een optionele module die wordt gebruikt om de up/download software
rechtstreeks op de centrale aan te sluiten als de geïntegreerde seriële poort niet beschikbaar is. De CS586
Geheugen/RS232 module heeft vier programmageheugens.
8.2 De CS586 geheugen/RS232 module aansluiten
8.2.1 De CS586 aansluiten op een PC

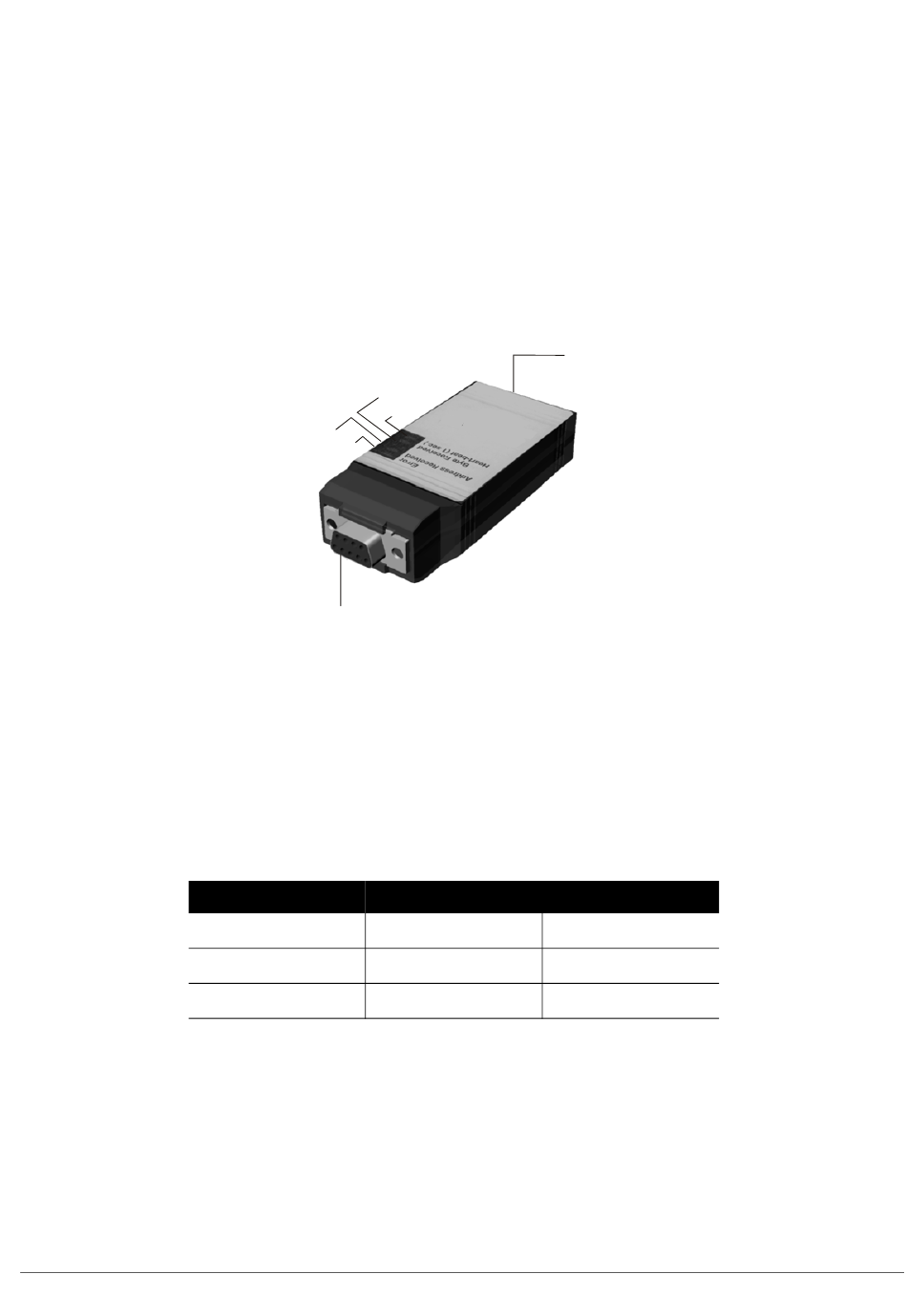

1 RS232-aansluiting
2 RJ11 (achteraansluiting)
3 LED 'Wacht op hostcommunicatie'
1.
Sluit de CS586 geheugen/RS232 module aan op de seriële poort van de PC. De inrichting van de 9-pins
seriële connector op de PCB is als volgt:
2.
Sluit de kabel aan op de CS586 geheugen/RS232 module.
3.
Strip de draden en verbind de kabel met krokodillenklemmen als volgt met een CSx75 paneel:
•
Rood naar POS
•
Zwart naar COM
•
Groen naar DATA
CS875-575-375-275-175 Installeurshandleiding met CS5500-bediendeel
5
6
1
Tabel 8-1: CS586 Geheugen/RS232 module - seriële connector
Sub
RXD
TXD
GND
4
3
D9
PIN 2
PIN 3
PIN 5
2
4 LED 'Wacht op buscommunicatie'
5 LED 'Data worden verzonden'
6 LED 'Data worden ontvangen'
D25
PIN 3
PIN 2
PIN 7
B.8.1
