6.4.1
Thermometer van de
aanvoertemperatuur / retourthermometer
en druksensor vervangen
GEVAAR: RISICO OM ZICH TE VERBRANDEN
Gevaar voor brandwonden door verwarmingswater.
Sensoren staan rechtstreeks in verbinding met het verwar-
mingswater onder druk.
▪ Vóór het verwijderen van de sensoren de kogelkramen
aan de ketelaanvoer- en retour sluiten en de druk van de
KFE-kraan halen.

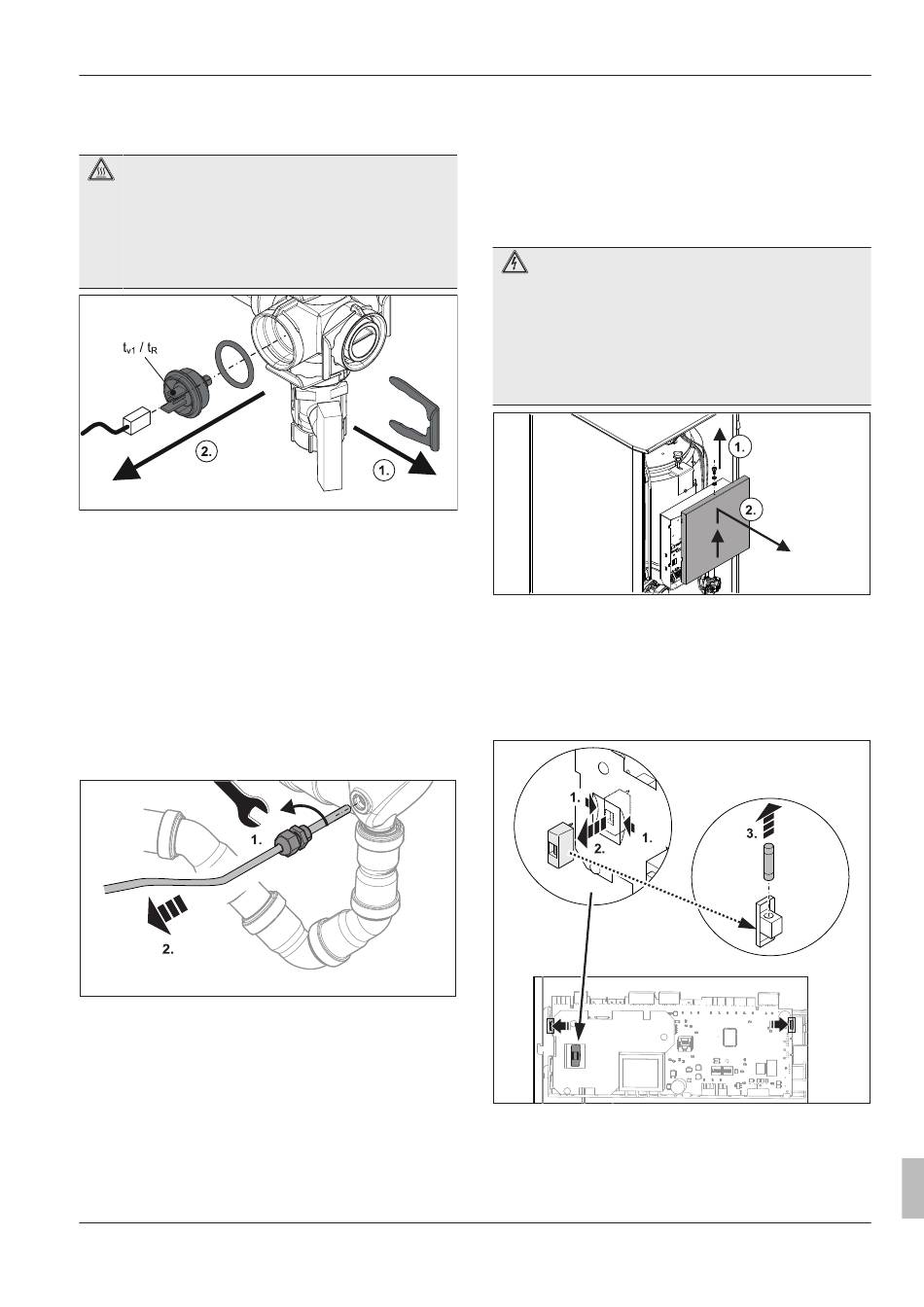

Afb 6-4
Temperatuursensor vervangen
1
Ketelbekleding verwijderen (zie
2
Steekbeugel verwijderen.
3
Stekker aan de voeler/sensor lostrekken die vervangen moet
worden.
4
Te vervangen voeler/sensor uit de voeler-dompelhuls trekken.
O-ring verwijderen.
5
Nieuwe voeler/sensor insteken (op juiste positie van de O-ring
letten) en met de steekbeugel borgen. Kabel met stekker inste-
ken.
–
De stekkers zijn vormgecodeerd. Stekker niet te hardhandig
insteken!
6.4.2
Thermometer afvoergas vervangen
Afb 6-5
De thermometer van de afvoergastemperatuur uit-
schroeven
1
Ketelbekleding verwijderen (zie
aan de thermometerkabel lostrekken.
2
Ketelpaneel openen (zie
Hfst.
3
Stekker van de rookgastemperatuursensor van schakelprintplaat
J8 lostrekken en sensorkabel afklemmen.
4
Sensorhuls met muilsleutel maat 24 uit het rookgaskanaal los-
draaien
(Afb
6-5). De rookgassensor kan nu samen met de huls
worden vervangen.
Daikin/ROTEX A2 F
Olieverbrandingsketel A2 F
008.1546499_02 – 04/2018 – NL
Hfst.
4.10).
Hfst.
4.10). Stekkerverbinding
4.7.1).
6
Regeling en elektronische componenten
5
Nieuwe voelerhuls in het rookgaskanaal draaien en met muil-
sleutel maat 24 voorzichtig (plastic schroefdraad!) vastdraaien.
6
Sensorkabel in het schakepaneel steken, kabel op de 6-polige
printplaatstekker aansluiten en hem weer op de schakelprint-
plaat steken.
7
Voor trekontlasting van de kabel zorgen
6.5
Zekering of printplaat vervangen
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
Stroomgeleidende onderdelen kunnen bij aanraking tot
een elektrische schok leiden en zo levensgevaarlijk letsel
en brandwonden veroorzaken.
▪ Voor het begin van de werkzaamheden aan onder
stroom stande onderdelen deze van de voeding schei-
den (externe hoofdschakelaar uitschakelen, zekering
scheiden) en tegen onbedoeld opnieuw inschakelen be-
veiligen.
Afb 6-6
Ketelschakelpaneel openen.
1
Ketelbekleding verwijderen (zie
2
Ketelschakelpaneel openen.
3
Voor de vervanging van de printplaat alle aansluitstekkers los-
trekken.
4
Printplaat vervangen. Voor het uittillen de steunclips aan de zij-
kant
(Afb
6-7) voorzichtig naar buiten drukken.
Afb 6-7
Zekering vervangen
(Afb
4-11).
Hfst.
4.10).
Installatie- en gebruikshandleiding
35
