Elektrische bedrading

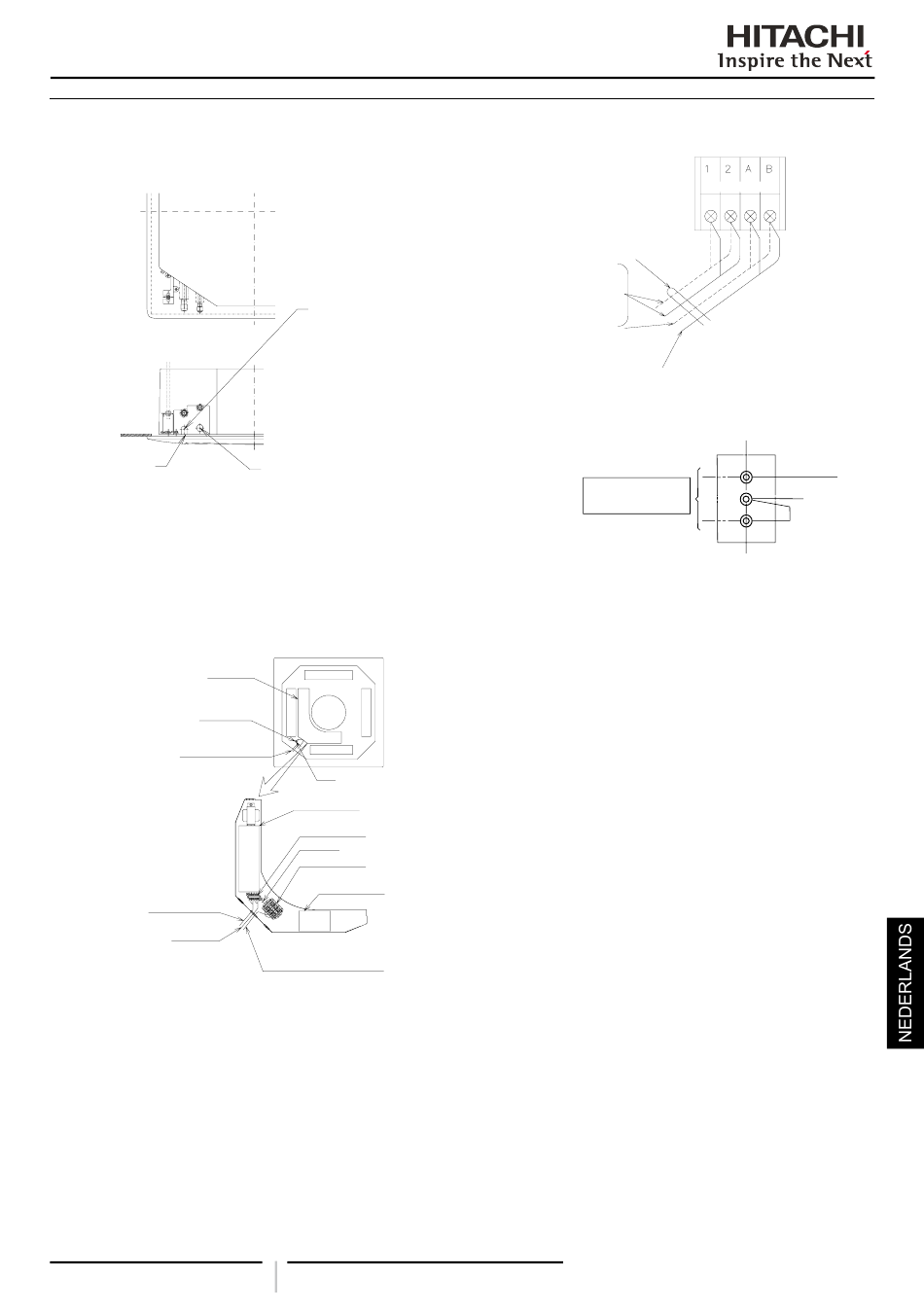

6.2 AANSLUITING ELEKTRISCHE BEDRADING VOOR BINNENUNIT

1
De aansluiting van de elektrische bedrading voor de binnenunit wordt
hieronder weergegeven.
Gat voor aansluiten
bedrading 30x39
(voor kabel)
2
Sluit de kabel van een optionele schakelaar voor externe bediening
of een optioneel verlengsnoer via het aansluitgat in de kast aan op de
aansluitingen in de elektrische kast.
3
Sluit de netvoeding en aardedraden aan op de terminals in de elek-
trische kast.
4
Sluit de draden tussen de binnenunit en de buitenunit aan op de ter-
minals in de elektrische kast.
Elektrische kast
Stop (metaal)
Voedingskabel
Transmissiedraden
Kabel voor schakelaar voor
externe bediening
Transmissiedraden (tussen
binnen- en buitenunit)
Kabel voor schakelaar voor
externe bediening
All manuals and user guides at all-guides.com
Voedingskabel
Bedieningskabels Kabel
voor schakelaar voor
externe bediening
Gat voor aansluiten bedrading Ø 32,5
(voor reserve)
(Uitdrijfgat)
Schroef
Printplaat
Terminalkaart (TB2)
Aardeschroef
Terminalkaart (TB1)
Printplaat
Voedingskabel
Transmissiedraden
(tussen binnen- en buitenunit)
9
PmmL0231A rev. 0 - 02/2011
Snoerklem
Transmissiedraden (buitenunit
naar binnenunit en binnenunit
naar binnenunit)
Bedrijfskabels
Bij groepsregelbedrijf
met externe
bedieningsschakelaar
Kabel voor schakelaar voor externe bediening
1N~ 230V 50Hz
Voedings¬bron
(TB2)
TB1
L1
R
S
L2
N
MP
