4 Σωληνωσεις ψυκτικου

 

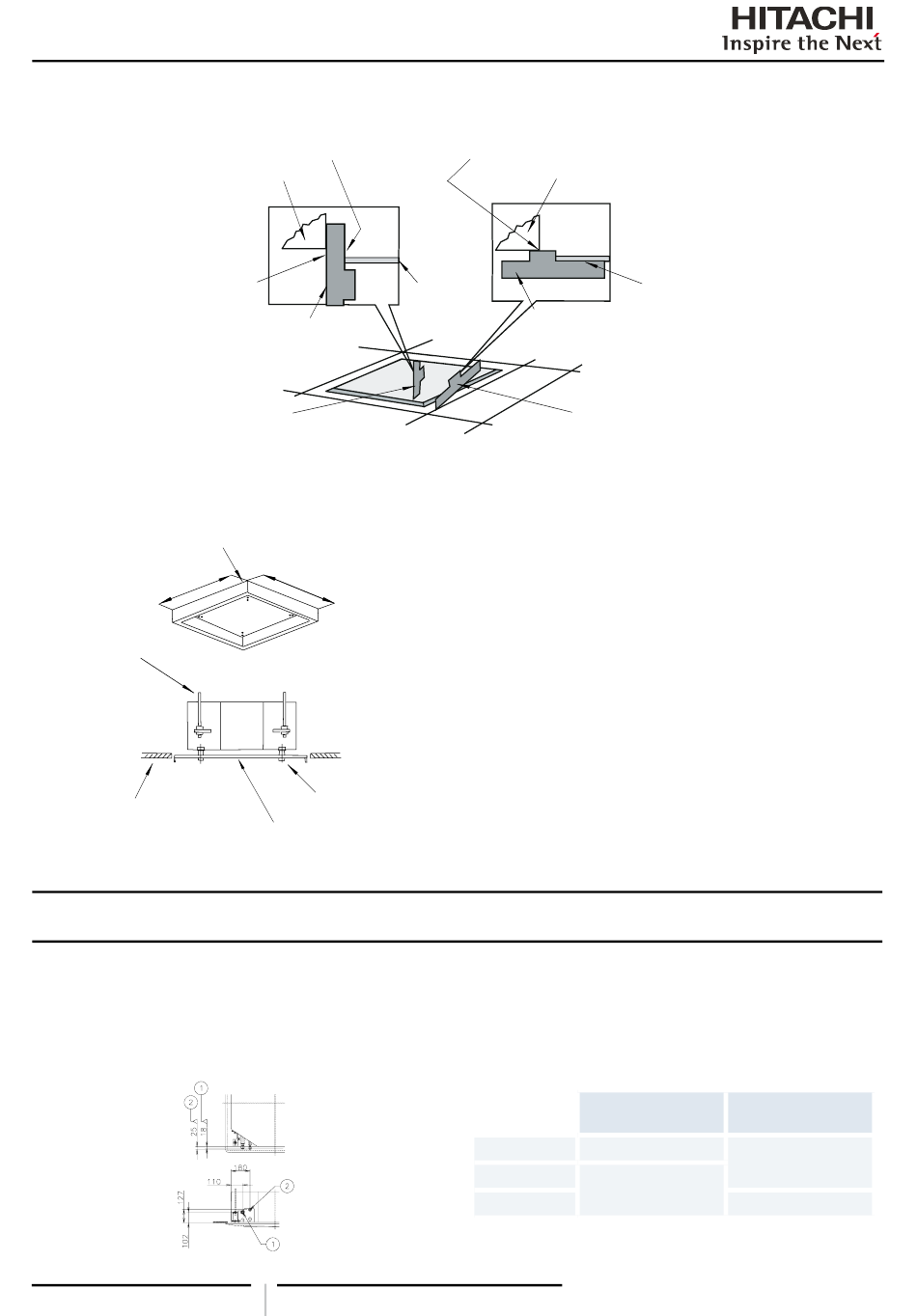

Για ήδη επενδυμένη με φύλλα οροφή.
εφαρμόστε αυτήν την πλευρά της κλίμακας στην
εσωτερική πλευρά του ανοίγματος της οροφής
εφαρμόστε αυτήν την
πλευρά της κλίμακας στην
εξωτερική πλευρά της
μονάδας
ελέγξτε τη διάσταση του
ανοίγματος σε κάθε πλευρά
της μονάδας

 
Για οροφή που δεν έχει ακόμη επενδυθεί με φύλλα.
Σχέδιο-υπόδειγμα για
την εγκατάσταση
Διάσταση για το άνοιγμα
ντίζα ανάρτησης
επιφάνεια οροφής
4 ΣΩλΗΝΩΣΕΙΣ ΨΥκτΙκΟΥ
4.1 ΣΥΝδΕΣΗ ΣΩλΗΝΩΣΕΩΝ
4.1.1 Θεση σωληνωσεων
η θέση για τη σύνδεση των σωληνώσεων είναι η παρακάτω, η οποία είναι
διαθέσιμη από όλες τις κατευθύνσεις, επάνω, αριστερά ή δεξιά.
All manuals and user guides at all-guides.com
εσωτερική μονάδα
κλίμακα ελέγχου
Διάσταση για το άνοιγμα
Μονάδα
Βίδα (m6)
Σχέδιο-υπόδειγμα για την
εγκατάσταση
6
PmmL0231A rev. 0 - 02/2011
εφαρμόστε αυτήν την πλευρά της κλίμακας
στην κατώτερη πλευρά της μονάδας
εσωτερική μονάδα
φύλλο
ψευδοροφής
κλίμακα ελέγχου
ελέγξτε το ύψος της οροφής
σε κάθε γωνία της μονάδας
-
Μόλις τελειώσετε με τις ρυθμίσεις, σφίξτε τα παξιμάδια στα άγκι-
στρα στήριξης. Τοποθετήστε μπογιά LOCK-TIGHT στα παξιμάδια
και τις ντίζες για να αποφύγετε το λασκάρισμά τους. εάν δεν το κά-
νετε αυτό, μπορεί να παρουσιαστούν μη φυσιολογικοί θόρυβοι και
η εσωτερική μονάδα μπορεί να λασκάρει.
4.1.2 Μεγεθος της συνδεσης σωληνωσεων

 
Μέγεθος σωληνώσεων
 σωληνώσεων αε-
rCI-1.0/1.5
rCI-2.0
rCI-2.5-6.0
εφαρμόστε αυτήν την
πλευρά της κλίμακας στο
φύλλο της ψευδοροφής
 σωληνώσεων
ρίου
υγρού
Ø 12.70 (1/2)
Ø 6.35 (5/8)
Ø 15.88 (5/8)
Ø 9.53 (3/8)
mm (in)
