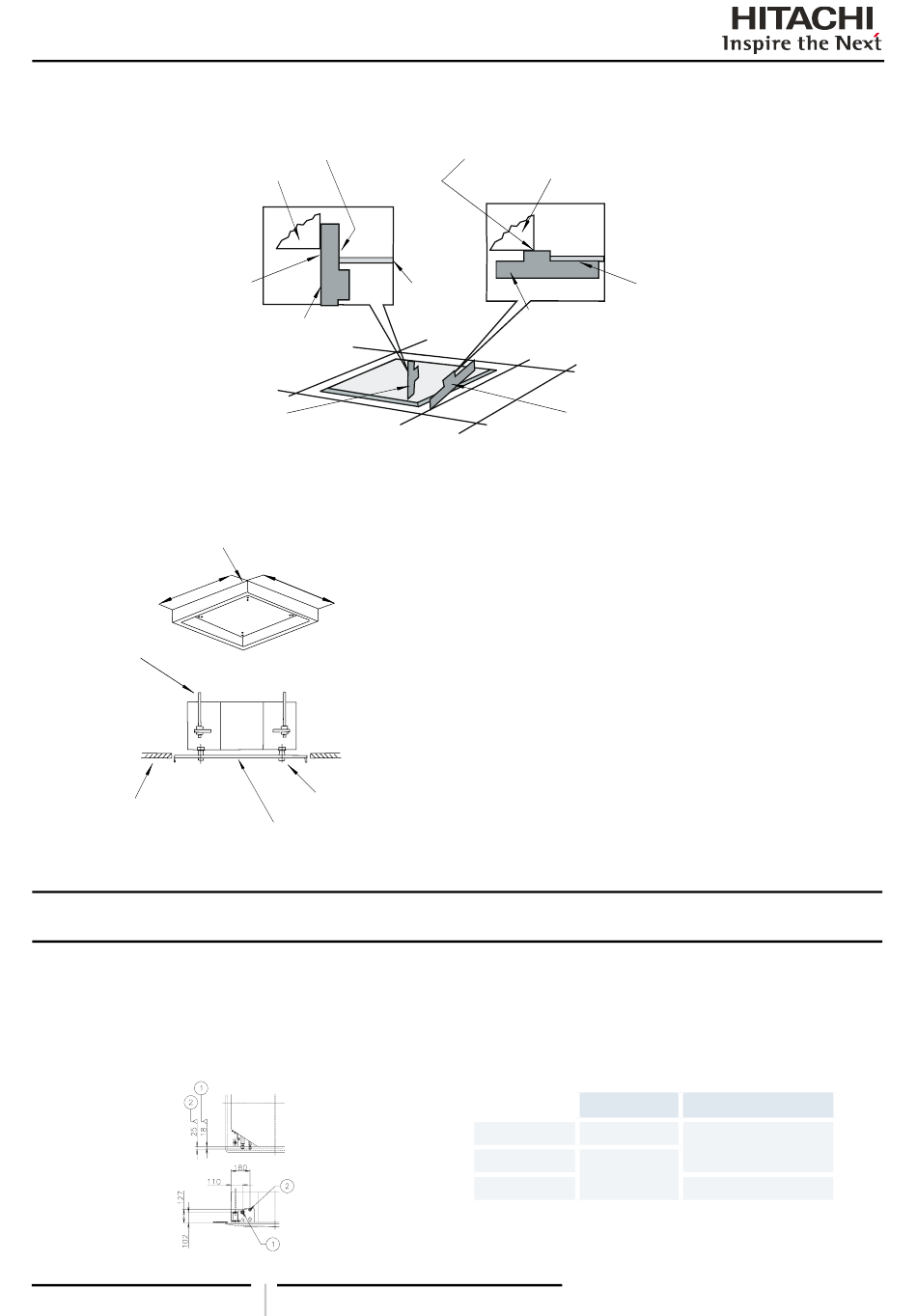

4 Kältemittelleitungen
für Decken, die bereits mit Blenden verschlossen sind.
Befestigen Sie diese Seite
der Lehre an der Außenseite
des Geräts
Aussparungsabmessungen
an allen Geräteseiten
überprüfen
Decke noch nicht mit Blenden verschlossen.
Pappschablone für
Installation
Abmessung der Öffnung
Befestigungsschraube
Deckenoberfläche
4 KÄLTEMITTELLEITUNGEN
4.1 LEITUNGSANSCHLUSS
4.1.1 Leitungsanordnung
Folgende Position des Leitungsanschlusses ist von oben, von links und
von rechts verfügbar.
All manuals and user guides at all-guides.com
Diese Seite der Lehre an der Innenseite
der Deckeöffnung anbringen
Indoor Unit
Prüfschablone
Abmessung der Öffnung
Gerät
Schraube (m6)
Vorlagebrett für montage
6
PmmL0231A rev. 0 - 02/2011
Diese Seite der Lehre an der unteren Seite des Geräts befestigen
Innengerät
Decken-blende
Prüfschablone
Deckenhöhe an jeder
Geräteecke überprüfen
-
Ziehen Sie die muttern der montagehalterungen fest, nachdem Sie
die Ausrichtung der Abflusswanne abgeschlossen haben. Verwen-
den Sie LOCK-TIGHT für die Schrauben und muttern, damit sie
sich nicht lösen. Wenn Sie dies nicht tun, können anormale Geräu-
sche auftreten, und das Innengerät kann sich lösen.
4.1.2 Leitungsanschlussgrösse
Rohrgröße
rCI-1.0/1.5
rCI-2.0
rCI-2.5-6.0
Diese Seite der Lehre an der
Deckenplatte befestigen
Gasleitung
flüssigkeitsleitung
Ø 12.70 (1/2)
Ø 6.35 (5/8)
Ø 15.88 (5/8)
Ø 9.53 (3/8)
mm (in)
