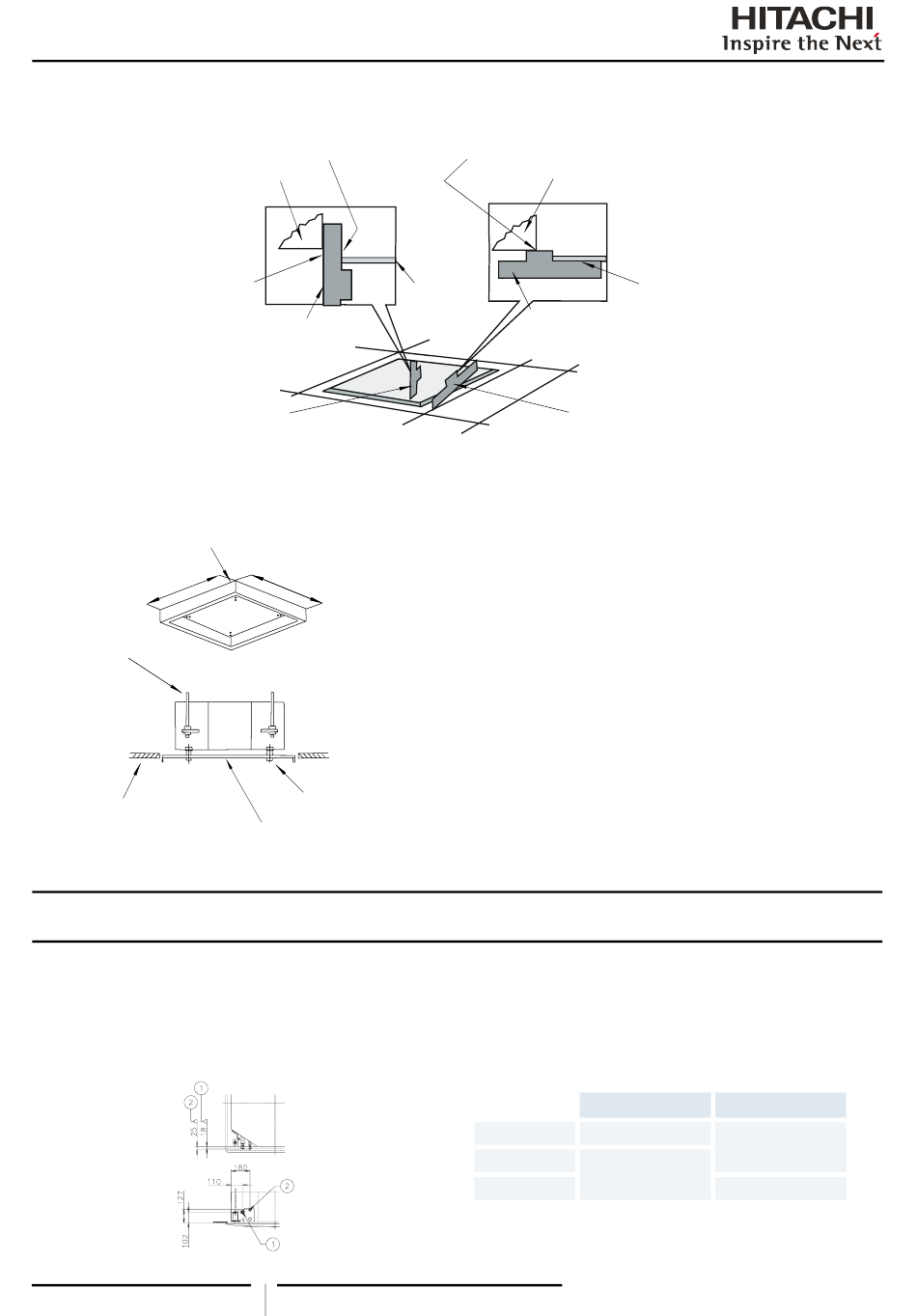

4 Linea refrigerante
Controsoffitto già completo di pannelli.
Fissare questo lato della
scala al lato esterno
dell'unità
Verificare la dimensione
dell'apertura su ciascun lato
dell'unità
Controsoffitto ancora privo di pannelli.
Dima di cartone per
l'installazione
Dimensione dell'apertura
Tirante di sospensione
Superficie del
controsoffitto
4 LINEA REfRIGERANTE
4.1 COLLEGAMENTO DELLA LINEA
4.1.1 Posizione della linea
Di seguito è indicata la posizione dell'attacco delle tubazioni, disponibile
da ogni direzione.
All manuals and user guides at all-guides.com
Fissare questo lato della scala al lato
interno dell'apertura del controsoffitto
Unità interna
Scala di verifica
Dimensione dell'apertura
Unità
Vite (m6)
Dima per l'installazione
6
PmmL0231A rev. 0 - 02/2011
Fissare questo lato della scala al lato
inferiore dell'unità
Unità interna
Pannello del
controsoffitto
Scala di verifica
Verificare l'altezza del
controsoffitto su ciascun
angolo dell'unità
-
Una volta livellata l'unità, serrare i dadi delle staffe di sospensio-
ne e apporre su di essi della vernice LOCK-TIGHT per prevenirne
l'allentamento. In caso contrario l'unità potrebbe emettere rumori
anomali o cadere.
4.1.2 Diametro del collegamento della linea
Diametro della tubazione
rCI-1.0/1.5
rCI-2.0
rCI-2.5-6.0
Fissare questo lato della
scala al pannello del
controsoffitto
Linea del gas
Linea del liquido
Ø 12.70 (1/2)
Ø 6.35 (5/8)
Ø 15.88 (5/8)
Ø 9.53 (3/8)
mm (in)
